Instrukcja obsługi lampy sufitowej Golden Lighting 1140-SF

Najważniejsze informacje z instrukcji

Instrukcja dotyczy montażu lampy sufitowej Golden Lighting 1140-SF. Ważne: Wszystkie prace instalacyjne powinny być wykonywane przez wykwalifikowanego elektryka. Przed przystąpieniem do pracy należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników.

Przygotowanie do instalacji

Przed rozpoczęciem montażu upewnij się, że posiadasz wszystkie elementy zestawu. Usuń starą oprawę oświetleniową wraz ze starym wspornikiem montażowym.

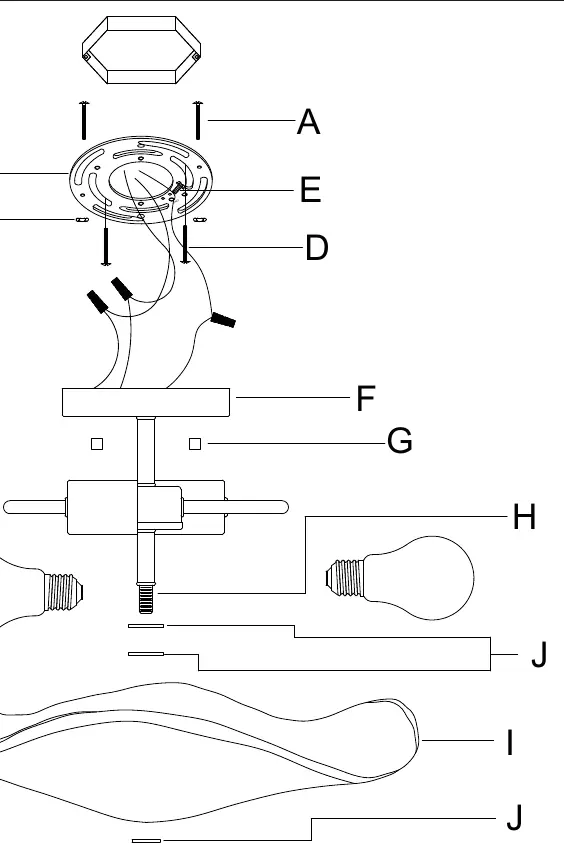

• Przygotuj wspornik montażowy (B) i wkręć w niego śruby montażowe (A i D).
• W razie potrzeby dokręć nakrętki (C), aby ustabilizować śruby (A).
• Przymocuj wspornik (B) do puszki elektrycznej za pomocą śrub (D).
• Przeciągnij przewody zasilające przez środek wspornika (B).

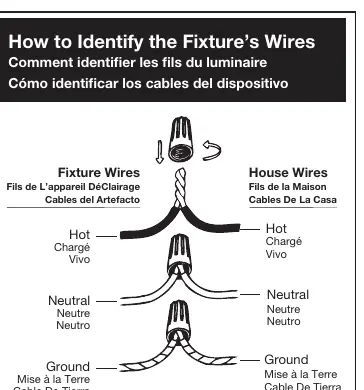

Podłączenie przewodów

Podczas podłączania przewodów zaleca się pomoc drugiej osoby, która podtrzyma ciężar lampy.

• Przewód fazowy (Hot): Podłącz przewód czarny, gładki lub przezroczysty z czarnym wewnętrznym gwintem do przewodu fazowego z puszki.
• Przewód neutralny (Neutral): Podłącz przewód biały, żebrowany lub przezroczysty z białym wewnętrznym gwintem do przewodu neutralnego z puszki.
• Przewód uziemiający (Ground): Podłącz przewód miedziany, zielony lub przezroczysty z zielonym wewnętrznym gwintem do uziemienia. Jeśli w puszce nie ma przewodu uziemiającego, owiń przewód uziemiający lampy wokół śruby uziemiającej (E) na wsporniku montażowym.

Zabezpiecz połączenia za pomocą złączek przewodów, upewniając się, że wszystkie skręcenia są skierowane w tę samą stronę.

Montaż lampy

1. Dociśnij czaszę (F) do sufitu, tak aby śruby montażowe (A) wystawały przez otwory w czaszy.
2. Zabezpiecz czaszę, nakręcając nakrętki dekoracyjne (G) na wystające gwinty śrub (A).
3. Zainstaluj żarówki (brak w zestawie) zgodnie ze specyfikacją lampy. Nie przekraczaj maksymalnej zalecanej mocy.
4. Nałóż podkładkę (J), klosz szklany (I) oraz drugą podkładkę (J) na gwint (H).
5. Zabezpiecz całość za pomocą końcówki (K).

Wskazówki dotyczące oświetlenia

Aby uzyskać najlepszy efekt oświetleniowy, pamiętaj o warstwowym oświetleniu wnętrza. Lampy wiszące nad wyspą kuchenną powinny znajdować się co najmniej 30 cali (ok. 76 cm) nad blatem. W przypadku lamp wiszących nad stołem w jadalni, zaleca się, aby oprawa była o 12 cali (ok. 30 cm) węższa niż szerokość stołu.
