Instrukcja obsługi lampy ściennej Golden Lighting 1140-1W
Dowiedz się, jak bezpiecznie zamontować i podłączyć lampę ścienną Golden Lighting 1140-1W. Instrukcja zawiera schemat okablowania oraz kroki montażu krok po kroku.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instrukcja dotyczy montażu lampy ściennej Golden Lighting 1140-1W. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpieczników. Montaż powinien być przeprowadzony przez wykwalifikowanego elektryka.
Przygotowanie do instalacji
Przed rozpoczęciem upewnij się, że posiadasz wszystkie elementy zestawu. Wyłącz zasilanie i zdemontuj starą oprawę oświetleniową wraz ze starym wspornikiem montażowym.
- Przykręć wspornik montażowy (A) do puszki przyłączeniowej w ścianie za pomocą śrub (B).
- Upewnij się, że otwory po bokach wspornika są ustawione równolegle do podłogi.
- Przeciągnij przewody zasilające przez środek wspornika (A).
Podłączenie przewodów
Podczas podłączania przewodów zaleca się pomoc drugiej osoby, która podtrzyma lampę. Należy połączyć przewody lampy z przewodami zasilającymi zgodnie z poniższymi zasadami:
- Przewód fazowy (Hot): Gładki, czarny lub przezroczysty z czarnym wewnętrznym gwintem.
- Przewód neutralny (Neutral): Żebrowany, biały lub przezroczysty z białym wewnętrznym gwintem.
- Przewód uziemiający (Ground): Miedziany, zielony lub przezroczysty z zielonym wewnętrznym gwintem.
Jeśli w puszce nie ma przewodu uziemiającego, należy wykorzystać śrubę uziemiającą (E) na wsporniku montażowym.
Montaż lampy
- Umieść płytę tylną (D) na wsporniku montażowym (A) i zabezpiecz ją małymi śrubami (C).
- Nałóż podkładkę (J) oraz szklany klosz (G) na gwint (F) i zabezpiecz nakrętką (H).
- Ustaw klosz pod wybranym kątem.
- Wkręć żarówkę (brak w zestawie) do oprawki (I), przestrzegając maksymalnej dopuszczalnej mocy.
Informacje o producencie
Golden Lighting
Praktyczna pomoc
Typowe problemy
Brak uziemienia w puszce przyłączeniowej
Użyj śruby uziemiającej (E) na wsporniku montażowym, aby podłączyć przewód uziemiający lampy.
Trudności z identyfikacją przewodów
Sprawdź oznaczenia: przewód 'Hot' jest gładki/czarny, 'Neutral' jest żebrowany/biały, 'Ground' jest miedziany/zielony.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników
- Upewnij się, że masz odpowiednie żarówki (brak w zestawie)
- Przygotuj śrubokręt
- Poproś o pomoc drugą osobę do podtrzymania lampy podczas montażu
Parametry w praktyce
- Maksymalna moc
- Nie przekraczaj zalecanej mocy żarówki podanej w specyfikacji produktu.
Ilustracje i schematy

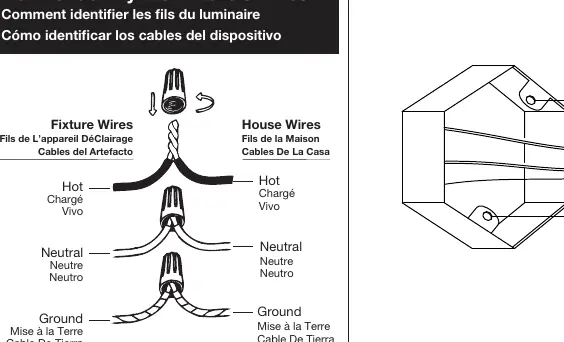

- Schemat na stronie 2 pokazuje identyfikację przewodów: Hot (czarny/gładki), Neutral (biały/żebrowany), Ground (zielony/miedziany).

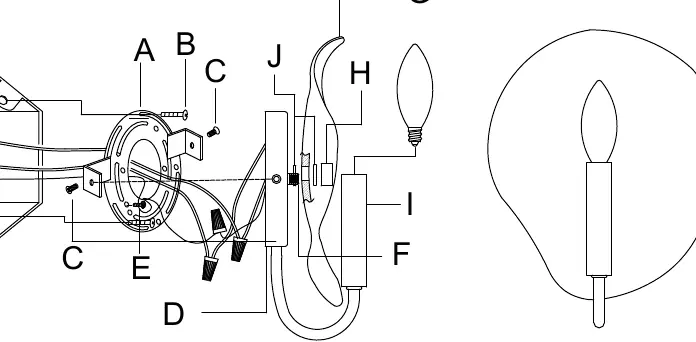

- Rysunek montażowy przedstawia kolejność: wspornik (A), śruby (C), płyta tylna (D), szkło (G), nakrętka (H).
Zgodność modelu
- Produkt wymaga profesjonalnego montażu.
- Wymaga żarówki (brak w zestawie).
