Instrukcja montażu lampy sufitowej Golden Lighting 0846-6SF Lillianne

Najważniejsze informacje z instrukcji

Instrukcja dotyczy montażu lampy sufitowej Golden Lighting 0846-6SF. Ze względów bezpieczeństwa wszystkie prace instalacyjne powinny być wykonywane przez wykwalifikowanego elektryka. Przed przystąpieniem do pracy należy bezwzględnie wyłączyć zasilanie w skrzynce bezpiecznikowej.

Przygotowanie do instalacji

Po rozpakowaniu urządzenia upewnij się, że posiadasz wszystkie elementy znajdujące się w żółtej torbie. Przed montażem nowej lampy należy zdemontować starą oprawę wraz ze starym wspornikiem montażowym.

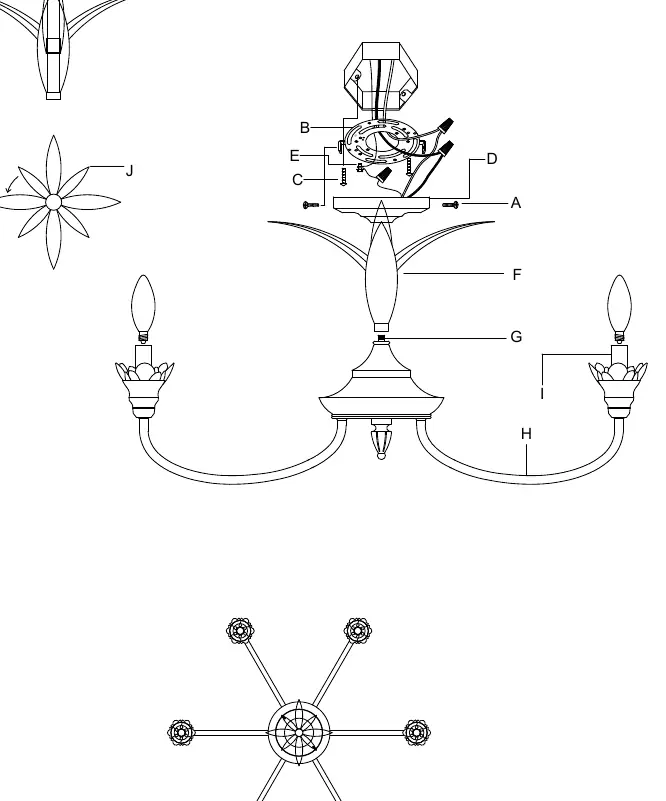

• Zamontuj wspornik montażowy (B) do puszki przyłączeniowej za pomocą śrub montażowych (C).
• Przełóż przewody zasilające z sufitu przez środek wspornika montażowego (B).

Montaż oprawy

1. Przełóż przewody oprawy przez kolumnę dekoracyjną (F) i wkręć ją na nypel (G).
2. Naciągnij przewody, aby były sztywne, a następnie zabezpiecz kolumnę.
3. Rozmieść ramiona lampy (H) w równych odstępach.

Podłączenie przewodów

Podczas podłączania przewodów zaleca się pomoc drugiej osoby, która podtrzyma ciężar lampy. Podłącz przewody oprawy do przewodów zasilających z puszki przyłączeniowej zgodnie z poniższymi zasadami:

• Przewód fazowy (Hot): Gładki, czarny lub przezroczysty z czarnym wewnętrznym gwintem.
• Przewód neutralny (Neutral): Żebrowany, biały lub przezroczysty z białym wewnętrznym gwintem.
• Przewód uziemiający (Ground): Miedziany, goły metal, zielony lub przezroczysty z zielonym wewnętrznym gwintem.

Skręć końce przewodów razem i zabezpiecz je złączką. Jeśli w puszce nie ma przewodu uziemiającego, użyj śruby uziemiającej (E) na wsporniku montażowym, aby owinąć przewód uziemiający oprawy.

Wykończenie instalacji

Dociśnij czaszę sufitową (D) do wspornika montażowego (B) i zabezpiecz ją śrubami bocznymi (A). Następnie obróć elementy dekoracyjne (J). Na koniec zainstaluj żarówki w oprawkach (I), pamiętając, aby nie przekraczać maksymalnej zalecanej mocy.
