Instrukcja montażu lampy wiszącej Golden Lighting 0890-3P

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu lampy wiszącej Golden Lighting 0890-3P. Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników.

Przygotowanie do instalacji

• Wyłącz zasilanie elektryczne.
• Usuń starą oprawę oświetleniową wraz ze starym wspornikiem montażowym.

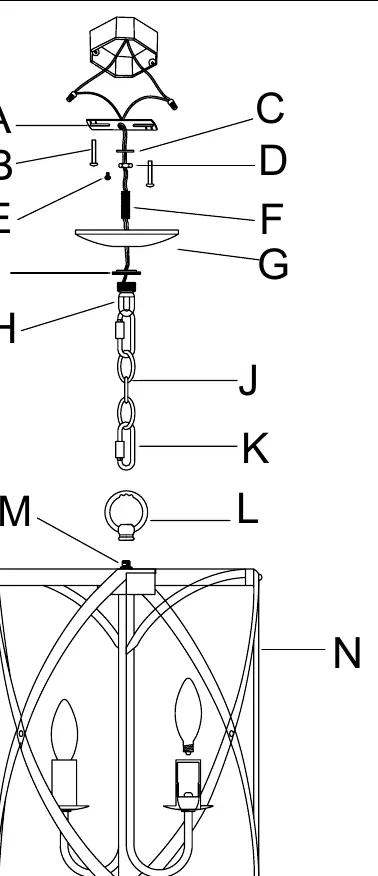

• Przygotuj zestaw montażowy: upewnij się, że masz wspornik (A), śruby (B), podkładkę (C), nakrętkę (D) oraz pętlę czaszy (H).
• Przymocuj wspornik montażowy (A) do puszki przyłączeniowej za pomocą śrub (B).
• Dopasuj wysokość pętli czaszy (H) i złączki (F), sprawdzając dopasowanie czaszy (G) do sufitu.

Montaż lampy

1. Połącz górną pętlę (L) z korpusem lampy (N).
2. Przeciągnij przewody przez pętlę (L).
3. Dostosuj długość łańcucha (J) do pożądanej wysokości zawieszenia, używając kombinerek do usunięcia nadmiaru ogniw.
4. Zamocuj łączniki łańcucha (K) na końcach łańcucha (J) i połącz je z pętlą (L) oraz pętlą czaszy (H).
5. Przeciągnij przewody lampy przez łańcuch (co około trzy ogniwa).

Podłączenie przewodów

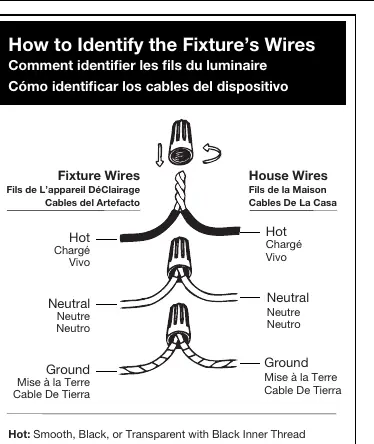

Podczas podłączania przewodów zaleca się pomoc drugiej osoby, która podtrzyma ciężar lampy. Podłącz przewody lampy do przewodów zasilających w puszce przyłączeniowej zgodnie z poniższymi zasadami:

• Faza (Hot): Przewód gładki, czarny lub przezroczysty z czarnym wewnętrznym gwintem.
• Neutralny (Neutral): Przewód żebrowany, biały lub przezroczysty z białym wewnętrznym gwintem.
• Uziemienie (Ground): Przewód miedziany, zielony lub przezroczysty z zielonym wewnętrznym gwintem.

Skręć końce przewodów razem i zabezpiecz je złączką przewodową. Jeśli w puszce nie ma przewodu uziemiającego, owiń przewód uziemiający lampy wokół śruby uziemiającej (E) na wsporniku montażowym.

Wykończenie instalacji

Po podłączeniu przewodów wsuń je do puszki przyłączeniowej. Podnieś czaszę (G) do sufitu, nasuń kołnierz pętli czaszy (I) i mocno go dokręć. Zainstaluj żarówki (brak w zestawie), pamiętając, aby nie przekraczać maksymalnej zalecanej mocy. Włącz zasilanie i przetestuj działanie lampy.

Wskazówki dotyczące wysokości zawieszenia

• Nad wyspą kuchenną: Lampa powinna wisieć co najmniej 30 cali (ok. 76 cm) nad blatem.
• Nad stołem w jadalni: Lampa powinna wisieć co najmniej 30 cali (ok. 76 cm) nad blatem stołu.
• W otwartych przestrzeniach: Dolna krawędź lampy powinna znajdować się co najmniej 7,5 stopy (ok. 2,3 m) od podłogi.
