Instrukcja obsługi przecinarki ściernej Bauer 14" 20713E-B
Kompletny przewodnik użytkownika dla przecinarki ściernej Bauer 20713E-B. Instrukcja zawiera zasady bezpieczeństwa, procedury montażu, wymiany tarczy, obsługi, regulacji kąta cięcia oraz konserwacji urządzenia.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Przecinarka ścierna Bauer 20713E-B służy do cięcia metalu. Przed użyciem należy zamontować ją do stołu warsztatowego, sprawdzić stan tarczy i zabezpieczyć materiał w imadle. Podczas pracy należy używać środków ochrony osobistej. str. 8, 9, 11
Najważniejsze czynności
- Wymiana tarczy str. 9, 10
- Regulacja kąta cięcia str. 11
Pierwsze uruchomienie
- Zamontuj urządzenie do stołu, sprawdź osłony, podłącz do zasilania 120V, uruchom na 30 sekund bez obciążenia w celu sprawdzenia wibracji. str. 8, 10
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Narzędzie nie startuje
Sprawdź zasilanie, bezpiecznik, wyłącznik termiczny.
str. 13Konserwacja i reset
- Wyczyść otwory wentylacyjne silnika sprężonym powietrzem, sprawdzaj stan tarczy i dokręcenie śrub przed każdym użyciem. str. 12
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 120VAC / 60Hz / 15A | Wymagane parametry sieci elektrycznej. | str. 7 |
| Prędkość obrotowa | 4200 RPM | Prędkość bez obciążenia. | str. 7 |
| Maksymalna średnica tarczy | 14" (355mm) | Dopuszczalny rozmiar tarczy. | str. 7 |
Gdzie szukać w PDF
- Instrukcja obsługi i bezpieczeństwa str. 1, 2, 3, 4
- Montaż i obsługa str. 8, 9, 10, 11
- Konserwacja i części str. 12, 13, 14, 15
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

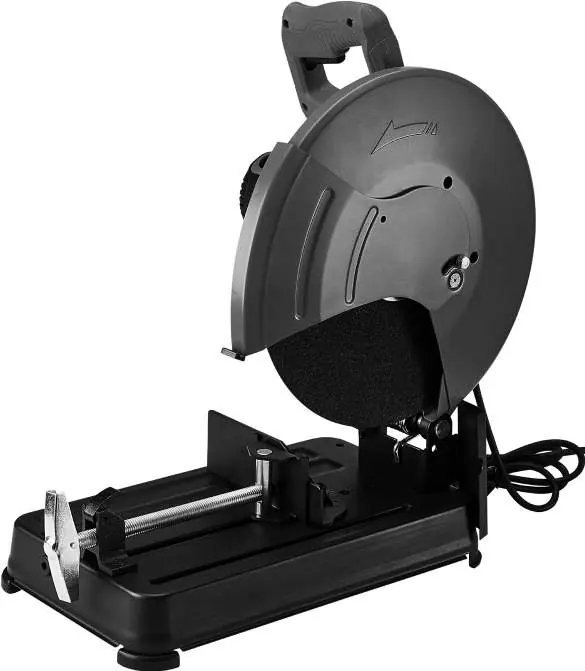

Przecinarka ścierna Bauer 20713E-B jest narzędziem przeznaczonym do cięcia metalu. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa. Urządzenie wymaga stabilnego montażu do stołu warsztatowego. Podczas pracy należy stosować środki ochrony osobistej, w tym okulary ochronne i ochronę słuchu. Nigdy nie należy używać urządzenia z uszkodzonymi osłonami lub bez nich.
Montaż i przygotowanie
Przecinarka musi być zamontowana na stabilnej i równej powierzchni. Użyj otworów w podstawie, aby przykręcić urządzenie do stołu warsztatowego za pomocą odpowiednich śrub. Przed użyciem upewnij się, że obszar roboczy jest czysty i dobrze oświetlony, a przewód zasilający jest poprowadzony w sposób bezpieczny, niepowodujący ryzyka potknięcia.
Wymiana tarczy tnącej
Przed wymianą tarczy należy odłączyć urządzenie od zasilania. Procedura wymiany:
- Podnieś przecinarkę i zabezpiecz ją w pozycji górnej.
- Otwórz osłonę tarczy i dokręć śrubę osłony.
- Wciśnij blokadę wrzeciona (Spindle Lock) i obracaj tarczę, aż blokada wskoczy na miejsce.
- Odkręć śrubę wrzeciona (Arbor Bolt) i zdejmij kołnierze oraz zużytą tarczę.
- Przed montażem nowej tarczy wykonaj test dźwiękowy (ring-test), uderzając lekko w tarczę – powinna wydawać czysty dźwięk.
- Załóż nową tarczę, pamiętając o prawidłowym ułożeniu kołnierzy (wklęsła strona zewnętrznego kołnierza musi być skierowana do tarczy).
- Dokręć śrubę wrzeciona, nie przesadzając z siłą.
Obsługa urządzenia

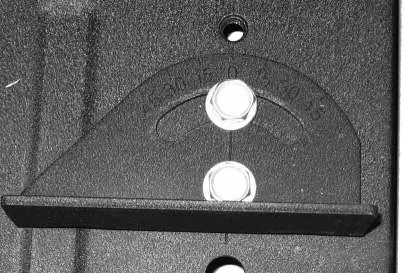

Aby wykonać cięcie, zabezpiecz obrabiany przedmiot w imadle. Ustaw żądany kąt cięcia, luzując dwie śruby na skali kątowej, ustawiając odpowiednią wartość i dokręcając śruby. Podczas cięcia powoli opuszczaj głowicę tnącą na materiał, nie wywierając nadmiernego nacisku. Jeśli tarcza utknie, wyłącz urządzenie i poczekaj, aż tarcza całkowicie się zatrzyma przed próbą wyjęcia materiału.
Konserwacja
Przed każdym użyciem sprawdź stan techniczny urządzenia, w tym dokręcenie śrub, stan przewodów i osłon. Po zakończeniu pracy przetrzyj zewnętrzne powierzchnie czystą szmatką. Okresowo przedmuchuj otwory wentylacyjne silnika sprężonym powietrzem, stosując przy tym okulary ochronne i maskę przeciwpyłową.
Informacje o producencie
Harbor Freight Tools
Praktyczna pomoc
Typowe problemy
Narzędzie nie uruchamia się
Sprawdź, czy przewód jest podłączony, czy w gniazdku jest prąd, czy bezpiecznik nie został wyłączony oraz czy wyłącznik termiczny (jeśli jest) nie zadziałał.
Narzędzie pracuje wolno
Nie forsuj narzędzia, pozwól mu pracować w jego własnym tempie. Sprawdź, czy używany przedłużacz nie jest zbyt długi lub ma zbyt mały przekrój przewodu.
Przegrzewanie się urządzenia
Wyczyść otwory wentylacyjne silnika, sprawdź stan tarczy (czy nie jest zużyta lub tępa) i upewnij się, że nie forsujesz narzędzia.
Przed użyciem
- Sprawdź stan tarczy tnącej pod kątem pęknięć i uszkodzeń.
- Upewnij się, że wszystkie osłony są na swoim miejscu i działają poprawnie.
- Zamocuj obrabiany przedmiot w imadle.
- Załóż okulary ochronne i ochronę słuchu.
- Sprawdź, czy przewód zasilający nie jest uszkodzony.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- 120VAC / 60Hz / 15A
- Wymagane parametry zasilania elektrycznego.
Ilustracje i schematy
- Rysunek montażowy (str. 15) przedstawia wszystkie części składowe urządzenia.
- Rysunek Figure A (str. 9) pokazuje kolejność montażu tarczy i kołnierzy.

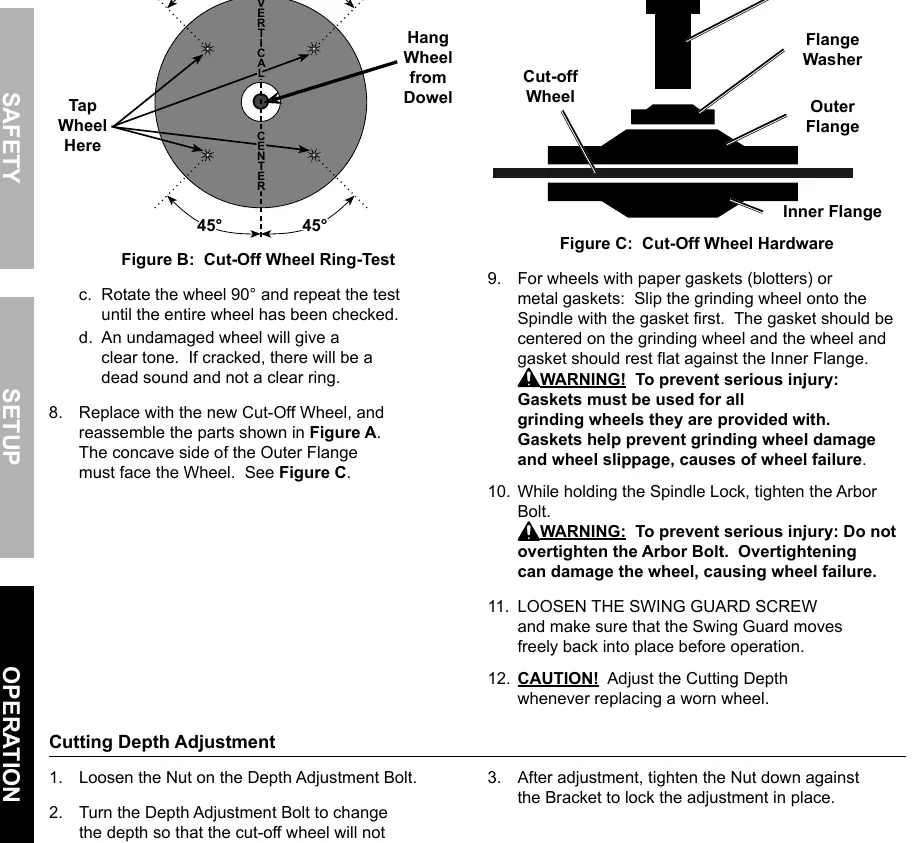

- Rysunek Figure B (str. 10) ilustruje sposób wykonania testu dźwiękowego tarczy.
Zgodność modelu
- Tarcza musi mieć otwór wrzeciona 1 cal (25.4 mm).
- Tarcza musi być przystosowana do prędkości co najmniej 4200 RPM.
- Nie używaj tarcz do szlifowania powierzchniowego, tylko do cięcia krawędziowego.
