Instrukcja obsługi splittera HDMI 1X4 AA6047
Szybki przewodnik po instalacji i obsłudze splittera HDMI 1X4 AA6047. Dowiedz się, jak poprawnie podłączyć urządzenie, zarządzać funkcją EDID oraz rozwiązywać typowe problemy z obrazem i zasilaniem.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Splitter HDMI 1X4 AA6047 rozdziela sygnał z jednego źródła HDMI na cztery wyświetlacze za pomocą kabli Cat6/7 na odległość do 60 metrów. str. 2
Najważniejsze czynności
- Podłącz zasilanie 5V/3A do jednostki TX oraz 5V/1A do każdego z czterech odbiorników RX. str. 2, 5
- Użyj przycisku EDID na jednostce TX, aby dostosować kompatybilność z wyświetlaczami. str. 3
Pierwsze uruchomienie
- Podłącz źródło HDMI do wejścia TX, połącz TX z RX za pomocą kabli Cat6/7, podłącz RX do wyświetlaczy, a następnie podłącz zasilanie. str. 5
Problemy i rozwiązania
Brak zasilania
Sprawdź wtyczkę zasilacza i włącznik zasilania.
str. 7
Brak obrazu
Sprawdź czy TV jest włączony, źródło sygnału działa i jakość kabli.
str. 7Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasięg transmisji | do 60m | Maksymalna długość kabla Cat6/7 między TX a RX. | str. 5, 6 |
| Zasilanie TX | DC 5V/3A | Wymagane zasilanie dla jednostki nadawczej. | str. 2, 6 |
| Zasilanie RX | DC 5V/1A | Wymagane zasilanie dla każdego odbiornika. | str. 2, 6 |
Gdzie szukać w PDF
- Wstęp i funkcje str. 2
- Instrukcja obsługi EDID str. 3
- Schemat połączeń str. 5
- Specyfikacja techniczna str. 5, 6
- Rozwiązywanie problemów str. 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Splitter HDMI 1X4 AA6047 umożliwia przesyłanie sygnału z jednego źródła HD do czterech wyświetlaczy jednocześnie przy użyciu kabli Cat6/7. Maksymalny zasięg transmisji wynosi 60 metrów. Urządzenie wspiera rozdzielczości do 1080p oraz formaty audio takie jak DTS-HD i Dolby-trueHD. Zestaw składa się z jednostki nadawczej (TX) oraz czterech odbiorników (RX).
Opis urządzenia
Urządzenie składa się z jednostki głównej (TX) oraz czterech odbiorników (RX). Na panelu przednim jednostki TX znajduje się przycisk EDID służący do dopasowania kompatybilności z wyświetlaczami oraz diody LED sygnalizujące status zasilania i sygnału wejściowego. Na panelu tylnym znajdują się porty wejściowe HDMI, wyjścia RJ45 oraz gniazdo zasilania.
Instalacja i podłączenie
Aby poprawnie zainstalować urządzenie, wykonaj następujące kroki:
- Podłącz źródło sygnału HD do portu wejściowego HDMI w jednostce TX za pomocą kabla HDMI (maks. 15m).
- Połącz porty wyjściowe RJ45 jednostki TX z portami wejściowymi CAT w odbiornikach RX za pomocą kabli Cat6/7 (maks. 60m).
- Podłącz odbiorniki RX do wyświetlaczy za pomocą kabli HDMI (maks. 20m).
- Podłącz zasilacze do jednostki TX (5V/3A) oraz do każdego z odbiorników RX (5V/1A).
Obsługa funkcji EDID
Funkcja EDID pozwala na dostosowanie sygnału do wyświetlaczy, które mogą mieć problemy z kompatybilnością:
- Upewnij się, że wyświetlacz jest włączony i ustawiony na odpowiednie wejście HDMI.
- Naciśnij przycisk Switcher na jednostce TX.
- Dioda "Input/EDID" zaświeci się na zielono, sygnalizując proces odczytu informacji EDID z podłączonych wyświetlaczy.
- Urządzenie odczytuje dane z każdego wyjścia po kolei.
Bezpieczeństwo i konserwacja
- Unikaj umieszczania urządzenia w miejscach wilgotnych, zakurzonych lub narażonych na wysokie temperatury.
- Chroń urządzenie przed upadkiem i silnymi wstrząsami.
- Nie dotykaj zasilacza mokrymi rękami.
- Używaj wyłącznie oryginalnych zasilaczy dostarczonych w zestawie.
- Jeśli urządzenie nie będzie używane przez dłuższy czas, odłącz zasilanie.
Praktyczna pomoc
Typowe problemy
Brak zasilania
Sprawdź, czy zasilacz jest poprawnie włożony do gniazdka oraz czy włącznik zasilania jest w pozycji ON.
Brak obrazu
Upewnij się, że telewizor jest włączony, źródło sygnału działa, a wszystkie połączenia kablowe są poprawne i wysokiej jakości.
Niewyraźny obraz
Spróbuj ponownie podłączyć kable, aby wyeliminować błędy połączenia. Sprawdź jakość użytych kabli HDMI.
Przed użyciem
- Sprawdź, czy posiadasz zasilacz 5V/3A dla jednostki TX.
- Sprawdź, czy posiadasz cztery zasilacze 5V/1A dla odbiorników RX.
- Upewnij się, że kable Cat6/7 nie przekraczają 60m długości.
- Sprawdź, czy kable HDMI wejściowe nie przekraczają 15m.
- Sprawdź, czy kable HDMI wyjściowe nie przekraczają 20m.
Parametry w praktyce
- Max bandwidth
- Maksymalna przepustowość sygnału (225MHz).
- Max baud rate
- Maksymalna szybkość transmisji danych (6.75Gbps).
- Operating Temperature
- Zakres temperatury pracy urządzenia (0 do +40°C).
Ilustracje i schematy

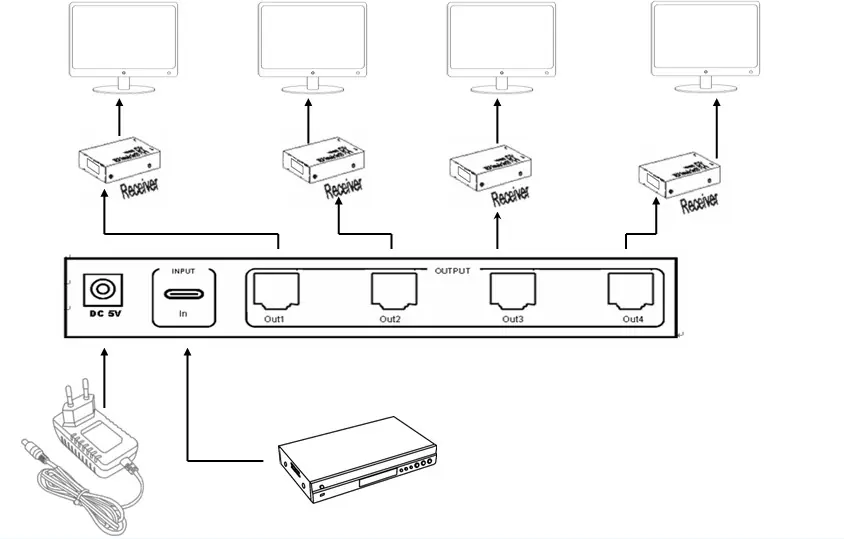

- Schemat połączeń pokazuje podłączenie zasilacza do jednostki TX, źródła HDMI do wejścia TX, oraz czterech odbiorników RX do wyjść RJ45 jednostki TX.
Zgodność modelu
- Zaleca się używanie wyjścia Out1 dla wyświetlacza DVI, jeśli w systemie występują zarówno urządzenia DVI, jak i HDMI.
Pytania do tej instrukcji
