Instrukcja obsługi głośników sufitowych Helvia ONDA FCW/BW Series
Szybki przewodnik po instalacji i konfiguracji głośników sufitowych Helvia ONDA FCW oraz ONDA BW. Dowiedz się, jak bezpiecznie zamontować głośniki, podłączyć je do wzmacniacza (70V/100V lub 8 ohm) i dobrać odpowiednie parametry.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Głośniki sufitowe Helvia ONDA FCW/BW to dwudrożne systemy audio. Seria FCW jest przeznaczona do systemów Hi-Fi (8 ohm), natomiast seria BW posiada wbudowany transformator do systemów 70V/100V oraz 8 ohm. str. 9, 10
Najważniejsze czynności
- Montaż: Wywierć otwór w suficie, włóż głośnik i dokręć 4 śruby mocujące. str. 14
- Podłączenie: Wybierz odpowiedni odczep mocy (Power Tap) na przednim panelu dla serii BW lub podłącz bezpośrednio dla 8 ohm. str. 15, 16
Problemy i rozwiązania
Dźwięk bez basu
Sprawdź polaryzację przewodów (+/-).
str. 16Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Czyść głośniki wyłącznie suchą, miękką szmatką. Nie używaj rozpuszczalników chemicznych. str. 8, 13
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Impedancja | 8 ohm | Standardowa impedancja dla wszystkich modeli. | str. 21 |
Gdzie szukać w PDF
- Instalacja str. 14, 15
- Specyfikacje techniczne str. 21
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy serii głośników sufitowych Helvia ONDA FCW oraz ONDA BW. Seria FCW jest przeznaczona do systemów Hi-Fi (8 ohm), natomiast seria BW posiada wbudowany transformator liniowy, umożliwiający pracę w systemach 70V/100V oraz 8 ohm. Instalacja wymaga profesjonalnej wiedzy w zakresie oceny konstrukcji sufitu i nośności.
Opis urządzenia
Głośniki ONDA FCW oferują wysoką jakość dźwięku Hi-Fi dzięki głośnikom niskotonowym z Kevlaru i regulowanym głośnikom wysokotonowym. Głośniki ONDA BW posiadają tylną obudowę (back can) z portem bass-reflex, co zapewnia lepszą odpowiedź w zakresie średnich i niskich tonów, oraz transformator liniowy z przełącznikiem mocy.
Instalacja
Montaż głośników odbywa się za pomocą systemu szybkiego montażu na 4 śruby:
- Wyznacz otwór w suficie zgodnie z wymiarami podanymi w specyfikacji technicznej.
- Wywierć otwór i sprawdź przestrzeń za sufitem.
- Wytnij otwór odpowiednimi narzędziami.
- Wyciągnij przewód głośnikowy.
- Włóż głośnik w otwór i dokręć 4 śruby mocujące.
Uwaga: Nie używaj gwoździ ani klejów. W przypadku montażu w miejscach narażonych na wilgoć, zastosuj uszczelnienie silikonowe między ramą głośnika a powierzchnią sufitu.
Podłączenie

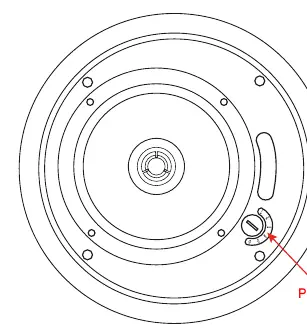

Dla serii ONDA-BW należy wybrać odpowiedni odczep mocy (Power Tap) na przednim panelu głośnika, zgodnie z wymaganiami systemu 70V/100V lub 8 ohm. W przypadku łączenia równoległego upewnij się, że całkowita moc głośników nie przekracza mocy wzmacniacza. Zawsze zwracaj uwagę na polaryzację (+/-), aby uniknąć utraty basu i nienaturalnego brzmienia.
Konserwacja
Czyść głośniki wyłącznie suchą, miękką szmatką. Nie używaj rozpuszczalników chemicznych, alkoholu ani materiałów ściernych, ponieważ mogą one uszkodzić powierzchnię lub komponenty wewnętrzne.
Praktyczna pomoc
Typowe problemy
Brak basu lub nienaturalny dźwięk
Sprawdź polaryzację przewodów (+/-). Jeśli przewody są podłączone odwrotnie, dźwięk będzie pozbawiony basu.
Zniekształcony dźwięk przy dużej głośności
Wzmacniacz może być przesterowany (clipping). Zmniejsz głośność wzmacniacza.
Głośnik wypada z sufitu
Upewnij się, że wszystkie 4 śruby montażowe są dokręcone i zablokowane.
Przed użyciem
- Sprawdź nośność sufitu przed montażem.
- Upewnij się, że w miejscu montażu nie ma kabli elektrycznych ani rur.
- Wyłącz wzmacniacz przed podłączeniem przewodów.
- Wybierz odpowiedni odczep mocy (dla serii BW).
- Załóż okulary ochronne podczas wiercenia.
Pokaż więcej Pokaż mniej
Ilustracje i schematy

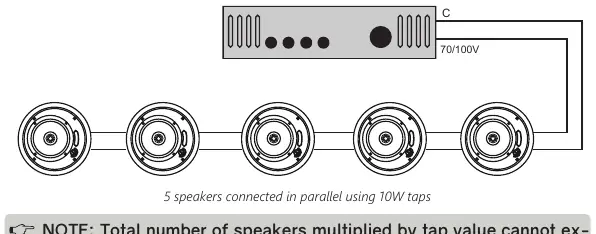

- Schemat 70V/100V: Głośniki łączone równolegle do jednej linii.
- Schemat 8 ohm: Głośniki łączone bezpośrednio do kanałów wzmacniacza.
Zgodność modelu
- Seria FCW: Tylko 8 ohm.
- Seria BW: 70V/100V oraz 8 ohm.
