Helvia EVOCA 20P to 20-watowy, 2-drożny głośnik projekcyjny przeznaczony do systemów nagłośnieniowych 100V. Urządzenie posiada stopień ochrony IP56, co pozwala na montaż zarówno wewnątrz, jak i na zewnątrz budynków. Przed instalacją należy upewnić się, że wzmacniacz jest wyłączony, a konstrukcja montażowa jest stabilna.

Opis produktu

Głośnik wyposażony jest w 6,5-calowy głośnik szerokopasmowy oraz zintegrowany transformator liniowy 100V z odczepami mocy 20W, 10W i 5W. Obudowa wykonana jest z tworzywa ABS, a grill z aluminium, co zapewnia odporność na warunki atmosferyczne.

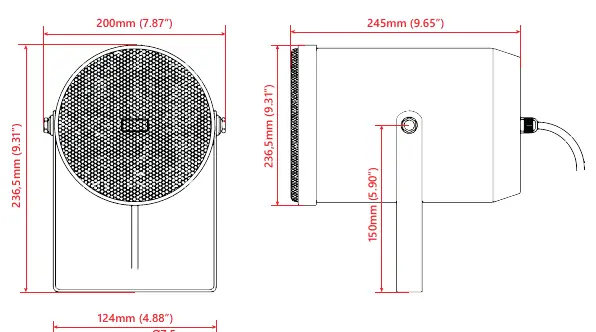

Wymiary głośnika Helvia EVOCA 20P
Wymiary głośnika Helvia EVOCA 20P
Tabela kolorów przewodów
Tabela kolorów przewodów

Instalacja

Głośnik można łatwo zamontować na ścianie lub suficie za pomocą dołączonego wspornika ze stali nierdzewnej. Podczas montażu należy:

  • Upewnić się, że konstrukcja jest stabilna i wytrzymała.
  • Nie używać gwoździ, klejów ani innych nieautoryzowanych metod montażu.
  • Unikać dotykania lub naciskania przedniej siatki głośnika, aby uniknąć jej odkształcenia.

Podłączenie

Podłączenie do linii 100V odbywa się zgodnie z kolorami przewodów:

  • Czarny: Masa (Ground)
  • Czerwony: 5W
  • Zielony: 10W
  • Biały: 20W

Wskazówki dotyczące wzmacniacza

Aby uniknąć uszkodzenia głośnika, należy unikać przesterowania wzmacniacza. Całkowita moc głośników podłączonych do linii nie może przekraczać mocy wyjściowej wzmacniacza. Zaleca się stosowanie wzmacniacza o mocy o 20% większej niż suma mocy wszystkich głośników w systemie.

Dane techniczne

  • Typ systemu: Coaxial 2-Way Speaker
  • Moc RMS @ 100V: 20W / 10W / 5W
  • Pasmo przenoszenia: 100Hz - 20kHz
  • Czułość: 85dB (1W@1m)
  • Stopień ochrony: IP56
  • Temperatura pracy: -20°C do +60°C

Praktyczna pomoc

Typowe problemy

Zniekształcony dźwięk przy wysokim poziomie głośności

Zbyt słaby wzmacniacz (przesterowanie). Należy zmniejszyć głośność lub użyć wzmacniacza o większej mocy.

Odkształcona siatka głośnika

Unikaj dotykania lub naciskania przedniej części głośnika podczas montażu i obsługi.

Przed użyciem

  • Sprawdź, czy konstrukcja montażowa (ściana/sufit) jest stabilna.
  • Upewnij się, że wzmacniacz jest wyłączony przed podłączeniem głośnika.
  • Zweryfikuj kolory przewodów zgodnie z tabelą podłączeń.
  • Oblicz całkowitą moc głośników, aby dobrać odpowiedni wzmacniacz.
Pokaż więcej Pokaż mniej

Parametry w praktyce

100V Line Transformer
Umożliwia przesyłanie sygnału audio na duże odległości przy minimalnych stratach.

Ilustracje i schematy

  • Tabela kolorów przewodów wskazuje moc wyjściową (5W, 10W, 20W) w zależności od koloru kabla.
  • Rysunki techniczne przedstawiają wymiary montażowe (200mm x 245mm).

Zgodność modelu

  • Głośnik przeznaczony wyłącznie do systemów 100V.
  • Nie podłączać bezpośrednio do wyjść wzmacniaczy o niskiej impedancji (np. 4-8 Ohm) bez odpowiedniego transformatora.
