Instrukcja obsługi kolumn głośnikowych Helvia Dico Series
Kompletny przewodnik po instalacji i obsłudze kolumn głośnikowych Helvia Dico Series. Dowiedz się, jak bezpiecznie zamontować głośniki, podłączyć je do wzmacniacza (70V/100V lub 8Ω) oraz skonfigurować parametry dźwięku.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja dotyczy instalacji i konfiguracji kolumn głośnikowych Helvia Dico-C50 i Dico-C100. Urządzenia te wymagają montażu ściennego z użyciem linki zabezpieczającej i mogą pracować w systemach 70V/100V lub 8Ω. str. 1, 11, 14
Najważniejsze czynności
- Montaż uchwytu ściennego str. 14
- Podłączenie kabli do selektora mocy str. 13
Pierwsze uruchomienie
- Upewnij się, że wzmacniacz jest wyłączony, ustaw głośność na minimum, podłącz kable zgodnie z polaryzacją i wybranym trybem (70V/100V lub 8Ω). str. 6, 9
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Zniekształcenia dźwięku
Zmniejsz głośność wzmacniacza, aby wyeliminować clipping.
str. 15Konserwacja i reset
- Czyść urządzenie wyłącznie suchą szmatką. Nie używaj rozpuszczalników. str. 10
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Dico-C50 RMS Power | 25W | Moc RMS przy 8 ohm | str. 18 |
| Dico-C100 RMS Power | 50W | Moc RMS przy 8 ohm | str. 18 |
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa str. 4, 5, 6, 7
- Instalacja str. 14
- Specyfikacja str. 18
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Instrukcja dotyczy kolumn głośnikowych Helvia serii Dico (modele Dico-C50 i Dico-C100). Urządzenia te są przeznaczone do profesjonalnych systemów dystrybucji dźwięku, posiadają klasę szczelności IP66 i mogą być używane wewnątrz oraz na zewnątrz budynków. Kluczowe jest przestrzeganie zasad montażu z użyciem linki zabezpieczającej oraz poprawne dobranie wzmacniacza.
Opis urządzenia
Kolumny Dico łączą wydajność akustyczną z nowoczesnym wyglądem. Wykorzystują przetworniki typu runway-shaped (50x90 mm) oraz 1-calowe tweetery, co pozwala na uzyskanie czystego dźwięku w paśmie 120Hz-20kHz. Dzięki wbudowanemu transformatorowi liniowemu, głośniki mogą pracować w systemach stałonapięciowych (70V/100V) oraz niskoimpedancyjnych (8Ω).
Instalacja i montaż
Każda kolumna jest dostarczana z uchwytem ściennym umożliwiającym regulację w pionie i poziomie. Uwaga: Instalacja musi być przeprowadzona przez wykwalifikowany personel. Należy upewnić się, że powierzchnia montażowa jest stabilna. Obowiązkowe jest zainstalowanie linki zabezpieczającej, aby zapobiec upadkowi urządzenia w razie awarii głównego mocowania.
Podłączenie

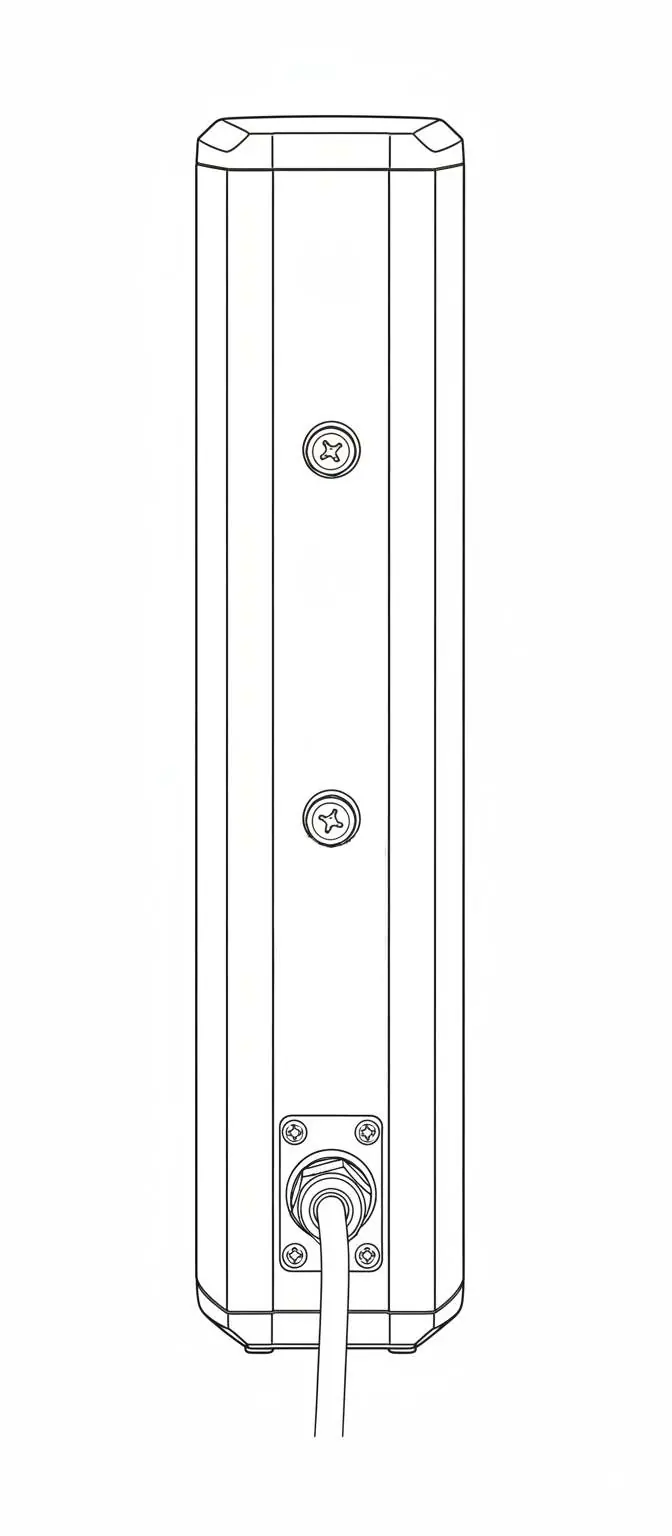

Podłączenie odbywa się poprzez tylny panel z selektorem mocy. Należy upewnić się, że wzmacniacz jest wyłączony przed podłączeniem kabli. Należy zachować właściwą polaryzację (+ do +, - do -). Nie należy mieszać różnych typów wyjść w tej samej strefie (np. nie łączyć głośników niskoimpedancyjnych z linią 100V).
Dane techniczne
Modele różnią się mocą i wymiarami:
- Dico-C50: 25W RMS (8Ω), 50W Program.
- Dico-C100: 50W RMS (8Ω), 100W Program.
- Wspólne: IP66, pasmo przenoszenia 120Hz-20kHz, impedancja 8Ω.
Bezpieczeństwo i konserwacja
Urządzenie należy czyścić wyłącznie suchą szmatką, bez użycia rozpuszczalników. Należy unikać instalacji w miejscach o ekstremalnej wilgotności lub narażonych na zanurzenie. Wszelkie naprawy powinny być wykonywane przez autoryzowany serwis.
Praktyczna pomoc
Typowe problemy
Słyszalne zniekształcenia dźwięku (clipping)
Wzmacniacz jest przeciążony. Zmniejsz głośność na wzmacniaczu, aż zniekształcenia ustąpią.
Brak dźwięku lub słaba jakość
Sprawdź polaryzację kabli (+/-) oraz czy nie pomieszano typów wyjść (np. 8Ω z 100V).
Przed użyciem
- Sprawdź, czy powierzchnia montażowa jest stabilna i niekrusząca się.
- Upewnij się, że wzmacniacz i inne urządzenia audio są wyłączone przed podłączeniem.
- Ustaw głośność wszystkich źródeł na minimum.
- Zainstaluj linkę zabezpieczającą zgodnie z instrukcją.
- Zweryfikuj impedancję i moc wzmacniacza przed podłączeniem.
Pokaż więcej Pokaż mniej
Ilustracje i schematy

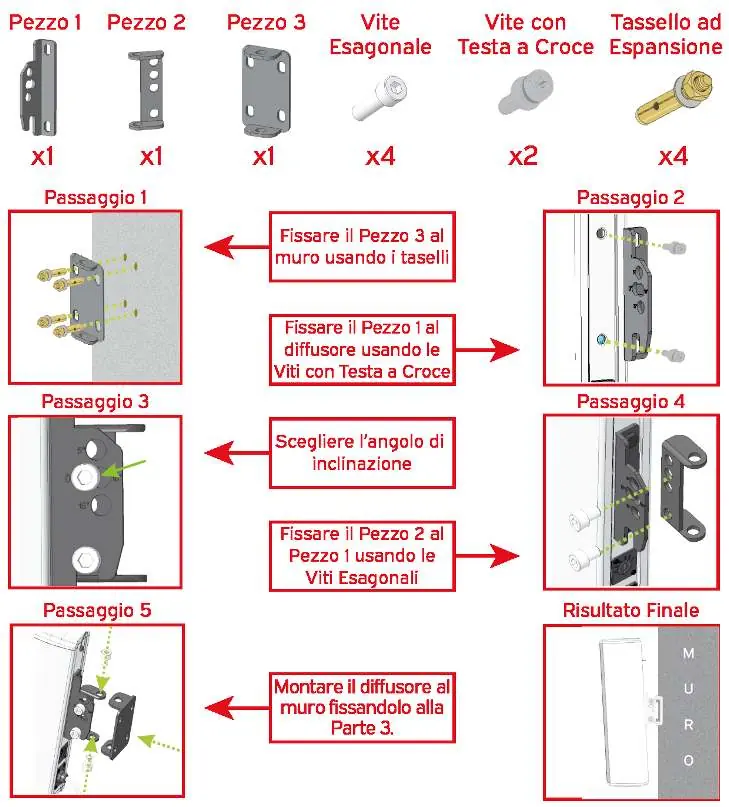

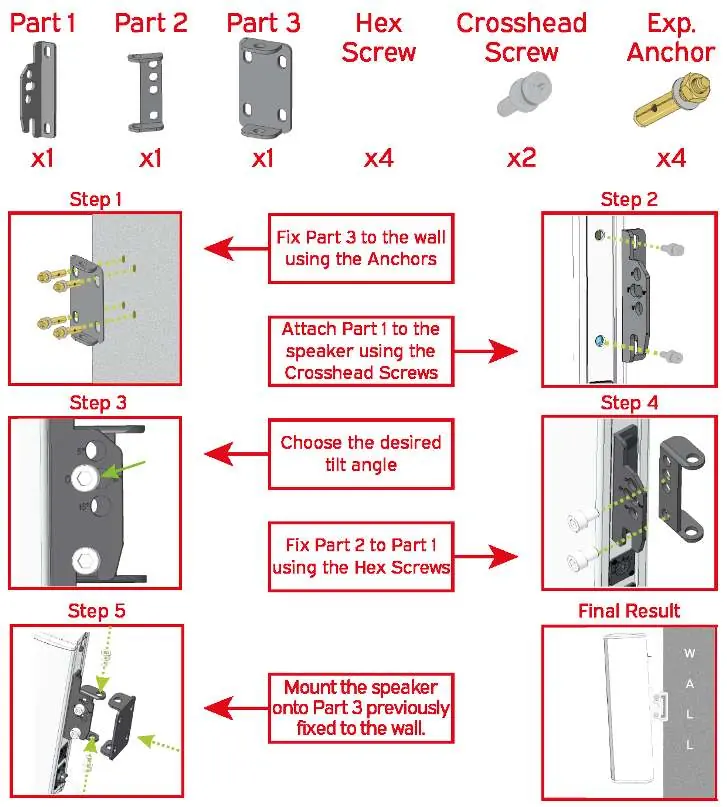

- Schemat montażu uchwytu ściennego (kroki 1-5).
- Schemat podłączenia równoległego w systemie 70V/100V.
- Schemat podłączenia w systemie niskoimpedancyjnym 8Ω.
Zgodność modelu
- Nie mieszaj różnych typów wyjść (niskoimpedancyjne vs stałonapięciowe) w tej samej strefie.
- Całkowita moc głośników nie może przekraczać mocy wzmacniacza (zalecany margines 20%).
