Instrukcja instalacji klimatyzatora Hitachi 1.5TR
Kompletny przewodnik instalacji i konserwacji klimatyzatora Hitachi 1.5TR. Znajdziesz tu schematy okablowania, wytyczne dotyczące instalacji rur chłodniczych, procedury czyszczenia filtra oraz wskazówki dotyczące rozwiązywania problemów.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera wytyczne dotyczące instalacji elektrycznej, montażu rur chłodniczych, konserwacji filtra oraz procedury rozwiązywania problemów dla klimatyzatorów Hitachi o wydajności 1.5TR do 4.0TR. str. 1, 13, 15
Najważniejsze czynności
- Czyszczenie filtra powietrza str. 13
- Podłączenie zasilania str. 5, 6
Problemy i rozwiązania
Brak chłodzenia
Sprawdź zasilanie, bezpiecznik MCB, tryb pracy na pilocie, okablowanie oraz czy filtr nie jest zapchany.
str. 15Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Czyść filtr powietrza co 15 dni. W przypadku silnego zabrudzenia użyj neutralnego detergentu, umyj wodą i wysusz w cieniu. str. 13
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 230V, 50Hz, 1 faza | Wymagane parametry sieci elektrycznej | str. 6, 7, 8 |
Gdzie szukać w PDF
- Instalacja odpływu str. 1
- Instalacja elektryczna str. 2, 3, 4, 5
- Instalacja rur chłodniczych str. 9, 10, 11
- Konserwacja str. 13, 14
- Rozwiązywanie problemów str. 15, 16, 17
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące profesjonalnej instalacji, podłączenia elektrycznego, montażu rur chłodniczych oraz konserwacji klimatyzatorów Hitachi z serii Hat Wired (modele 1.5TR, 2.0TR, 3.0TR, 4.0TR). Dokument jest przeznaczony dla instalatorów i serwisantów.
Instalacja odpływu skroplin
Podczas instalacji rury odpływowej należy zachować spadek w dół (1/25~1/100), aby zapewnić prawidłowy odpływ wody. W przypadku wysokiej wilgotności (powyżej 80%) zaleca się zastosowanie dodatkowej tacy ociekowej pod jednostką chłodzącą.
Instalacja elektryczna
Przed przystąpieniem do prac elektrycznych należy upewnić się, że zasilanie jest odłączone. Instalacja wymaga użycia odpowiednich przewodów zgodnie z tabelą obciążeń dla danego modelu (1.5TR - 4.0TR). Należy stosować wyłączniki nadprądowe (MCB) o odpowiednim natężeniu (16A lub 20A w zależności od modelu). Wszystkie połączenia muszą być uziemione.
Instalacja rur chłodniczych
Proces obejmuje:
- Przygotowanie rur (kielichowanie) z zachowaniem odpowiednich wymiarów.
- Wykonanie próby szczelności azotem.
- Ewakuację układu za pomocą pompy próżniowej (do uzyskania ciśnienia poniżej 4 mbar).
- Napełnienie czynnikiem chłodniczym R410A (jeśli wymagane).
Maksymalna zalecana długość rur wynosi 25 metrów, a maksymalna różnica wysokości między jednostkami to 10-15 metrów.
Konserwacja
Regularna konserwacja jest kluczowa dla wydajności urządzenia:
- Filtr powietrza: Należy czyścić co 15 dni. W przypadku silnego zabrudzenia użyć neutralnego detergentu, umyć czystą wodą i wysuszyć w cieniu. Nie używać gorącej wody (powyżej 40°C).
- Komponenty: Regularnie sprawdzać stan cewek skraplacza, połączeń elektrycznych oraz drożność odpływu skroplin.
Rozwiązywanie problemów
W przypadku braku chłodzenia lub niewystarczającej wydajności należy sprawdzić:
- Zasilanie elektryczne i stan bezpieczników (MCB).
- Ustawienia na pilocie (tryb pracy, temperatura).
- Czystość filtra powietrza.
- Czy okna i drzwi w pomieszczeniu są zamknięte.
- Czy przepływ powietrza nie jest zablokowany przez przeszkody.
Informacje o producencie
Hitachi, Ltd.
Praktyczna pomoc
Typowe problemy
Brak chłodzenia (kompresor nie startuje)
Sprawdź zasilanie, bezpiecznik MCB, czy tryb pracy na pilocie jest ustawiony na ON oraz czy okablowanie jest poprawne.
Niewystarczające chłodzenie
Sprawdź ustawienia temperatury, upewnij się, że okna i drzwi są zamknięte, usuń przeszkody blokujące przepływ powietrza i wyczyść filtr.
Przed użyciem
- Sprawdź, czy zasilanie jest zgodne z wymaganiami (230V, 50Hz)
- Upewnij się, że wszystkie połączenia elektryczne są dokręcone
- Sprawdź szczelność instalacji chłodniczej
- Upewnij się, że odpływ skroplin ma odpowiedni spadek
- Sprawdź, czy filtr powietrza jest czysty
Pokaż więcej Pokaż mniej
Parametry w praktyce
- TR (Ton of Refrigeration)
- Jednostka wydajności chłodniczej klimatyzatora
- MCB (Miniature Circuit Breaker)
- Zalecany wyłącznik nadprądowy dla ochrony instalacji
Ilustracje i schematy

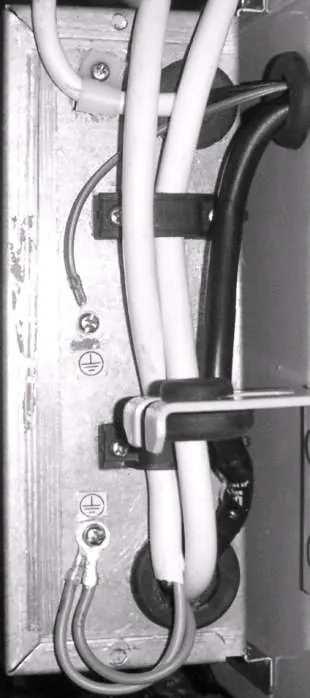

- Schematy połączeń elektrycznych dla jednostek wewnętrznych i zewnętrznych
- Schemat odpływu skroplin z zachowaniem spadku
- Schemat instalacji rur chłodniczych z pułapkami olejowymi
Zgodność modelu
- Wymagane zasilanie 230V, 50Hz, 1 faza
- Maksymalna długość rur: 25m
- Maksymalna różnica wysokości: 10-15m w zależności od konfiguracji
