Instrukcja obsługi i montażu klimatyzatora kasetonowego Hitachi RCD-(0.8-6.0)FSR
Szybki przewodnik po instalacji i obsłudze klimatyzatora kasetonowego Hitachi RCD-(0.8-6.0)FSR. Zawiera instrukcje montażu, podłączenia elektrycznego, konserwacji oraz kody błędów.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja dotyczy montażu i obsługi klimatyzatorów kasetonowych Hitachi serii RCD-(0.8-6.0)FSR. Zawiera wytyczne dotyczące bezpieczeństwa (szczególnie dla czynnika R32), instalacji, podłączeń elektrycznych oraz konserwacji. str. 1, 33, 46
Najważniejsze czynności
- Montaż jednostki wewnętrznej str. 50, 51
- Podłączenie elektryczne str. 57, 59
- Czyszczenie filtra powietrza str. 38
Pierwsze uruchomienie
- Włącz zasilanie na 12 godzin przed uruchomieniem po długim przestoju. str. 35
Pokaż 5 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Błąd 05
Sprawdź fazę zasilania głównego.
str. 69Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| 01 | Aktywacja urządzenia zabezpieczającego (pływak) | Sprawdź serwis | str. 43 |
| 02 | Aktywacja urządzenia zabezpieczającego (wysokie ciśnienie) | Sprawdź serwis | str. 43 |
Konserwacja i reset
- Zresetuj wskaźnik filtra w menu sterownika. str. 38
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Czynnik chłodniczy | R32 / R410A | Typ czynnika chłodniczego | str. 7, 24 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Bezpieczeństwo str. 7, 34
- Okablowanie str. 57, 61
- Kody błędów str. 43
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące instalacji, obsługi i konserwacji klimatyzatorów kasetonowych Hitachi serii RCD-(0.8-6.0)FSR. Ze względu na zastosowanie czynników chłodniczych R32 lub R410A, montaż musi być przeprowadzony przez wykwalifikowany personel zgodnie z lokalnymi przepisami i normą EN378.
Opis urządzenia

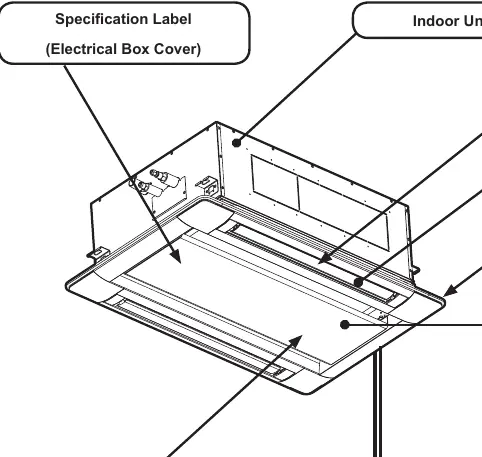

Urządzenie jest dwustronnym klimatyzatorem kasetonowym przeznaczonym do montażu w suficie podwieszanym. Główne elementy obejmują jednostkę wewnętrzną, panel powietrzny, filtr powietrza oraz sterownik (opcjonalny).
Montaż i instalacja
Przed przystąpieniem do montażu należy upewnić się, że konstrukcja sufitu jest wystarczająco wytrzymała. Należy zapewnić odpowiednią przestrzeń serwisową wokół urządzenia. Instalacja obejmuje:
- Wycięcie otworu w suficie podwieszanym zgodnie z szablonem.

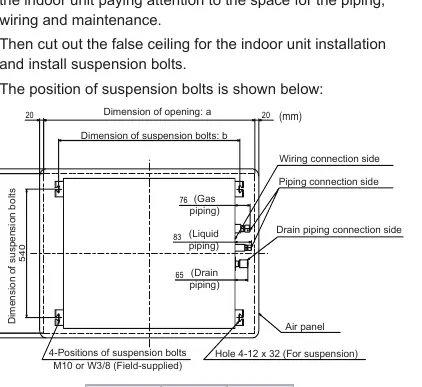

- Montaż śrub zawieszenia (M10).
- Podłączenie przewodów czynnika chłodniczego (z zachowaniem czystości i szczelności).
- Wykonanie instalacji odprowadzania skroplin (z zachowaniem spadku 1/25 do 1/100).

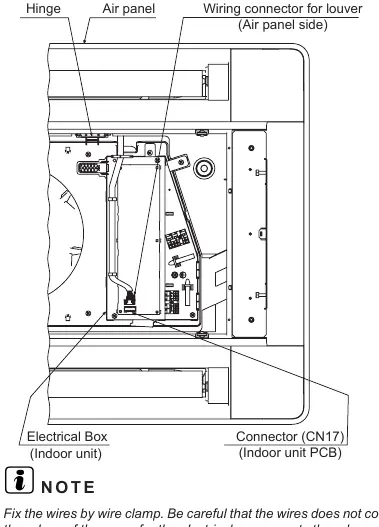

- Podłączenie elektryczne zgodnie ze schematem.
Obsługa
Klimatyzator powinien być obsługiwany za pomocą dedykowanego sterownika. Zaleca się stosowanie trybu AUTO dla przepływu powietrza. W przypadku długiego przestoju należy wyłączyć zasilanie główne, a przed ponownym uruchomieniem włączyć je na około 12 godzin, aby podgrzać olej w sprężarce.
Konserwacja
Regularna konserwacja jest kluczowa dla wydajności urządzenia:

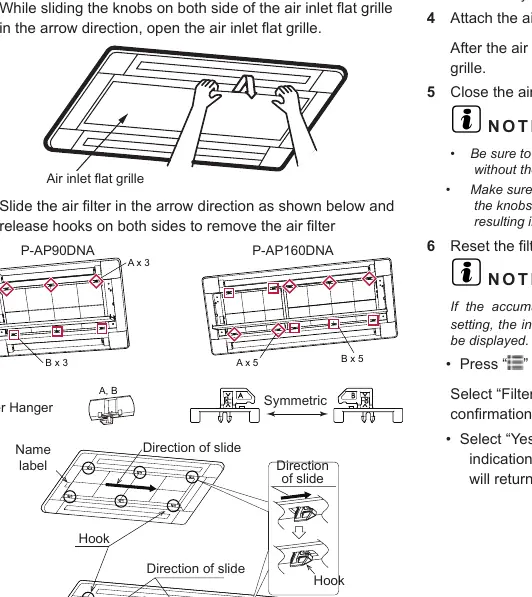

- Czyszczenie filtra: Należy czyścić filtr, gdy pojawi się odpowiedni komunikat. Można użyć odkurzacza lub umyć filtr w wodzie z neutralnym detergentem. Suszyć w cieniu.
- Czyszczenie panelu: Przecierać miękką szmatką zwilżoną letnią wodą.
Rozwiązywanie problemów
W przypadku wystąpienia nieprawidłowości, takich jak błędy na sterowniku, należy sprawdzić kody alarmowe. Przed wezwaniem serwisu warto sprawdzić zasilanie, czystość filtrów oraz czy wloty/wyloty powietrza nie są zablokowane.
Informacje o producencie
Hitachi, Ltd.
Praktyczna pomoc
Typowe problemy
Urządzenie nie działa
Sprawdź, czy zasilanie jest włączone, czy bezpieczniki nie są przepalone oraz czy czujnik ruchu nie wyłączył urządzenia.
Niewystarczające chłodzenie lub grzanie
Sprawdź, czy filtry są czyste, czy okna i drzwi są zamknięte oraz czy wloty/wyloty powietrza nie są zablokowane.
Wyciek wody

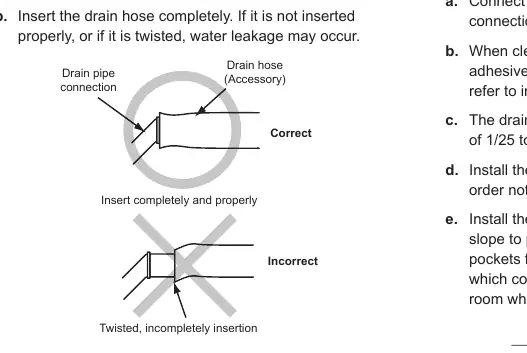

Sprawdź drożność rury odpływowej i poprawność montażu węża odpływowego.
Przed użyciem
- Sprawdź, czy zasilanie główne jest włączone.
- Upewnij się, że filtry powietrza są czyste i poprawnie zamontowane.
- Sprawdź, czy wloty i wyloty powietrza jednostki zewnętrznej i wewnętrznej nie są zablokowane.
- Upewnij się, że ustawienia temperatury i trybu pracy są odpowiednie.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Czynnik chłodniczy R32
- Wymaga przestrzegania zasad bezpieczeństwa dotyczących łatwopalności i minimalnej powierzchni pomieszczenia.
- Czynnik chłodniczy R410A
- Wymaga przestrzegania zasad bezpieczeństwa dotyczących szczelności instalacji.
Ilustracje i schematy
- Schematy połączeń elektrycznych dla różnych konfiguracji (Twin, Triple, Quad).
- Wymiary montażowe dla śrub zawieszenia.
- Instrukcja czyszczenia filtra powietrza i demontażu panelu.
Zgodność modelu
- Dotyczy modeli RCD-(0.8-6.0)FSR.
- Wymaga profesjonalnego montażu przez autoryzowany serwis.
