Instrukcja obsługi zasobnika ciepłej wody użytkowej Hitachi DHWT-200S-3.0H2E /
Szybki przewodnik po instalacji i obsłudze zasobnika ciepłej wody użytkowej Hitachi DHWT-200S-3.0H2E oraz DHWT-300S-3.0H2E. Zawiera informacje o montażu, podłączeniach hydraulicznych i elektrycznych oraz rozwiązywaniu problemów.
Źródłowy PDF: Français · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zasobnik ciepłej wody użytkowej Hitachi DHWT-200S-3.0H2E / DHWT-300S-3.0H2E to pośredni podgrzewacz wody ze stali nierdzewnej, przeznaczony do współpracy z pompą ciepła lub innym zewnętrznym źródłem ciepła. str. 11
Najważniejsze czynności
- Napełnij oba obiegi wodą przed podłączeniem zasilania elektrycznego. str. 9
Problemy i rozwiązania
Brak działania
Sprawdź ustawienia temperatury YUTAKI, połączenia elektryczne, bezpieczniki, ciśnienie wody i termostat.
str. 12Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Okresowo sprawdzaj ciśnienie wody, szczelność oraz dokręcenie punktów mocowania. str. 15
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pojemność | 194L / 284L | Pojemność użytkowa zbiornika | str. 13 |
Gdzie szukać w PDF
- Instalacja str. 11, 14, 15
- Dane techniczne str. 13
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy zasobników ciepłej wody użytkowej (c.w.u.) Hitachi serii DHWT-200S-3.0H2E oraz DHWT-300S-3.0H2E. Urządzenie jest pośrednim podgrzewaczem wody ze stali nierdzewnej, zaprojektowanym do współpracy z zewnętrznym źródłem ciepła, takim jak pompa ciepła.
Ważne ostrzeżenie: Nie podłączaj zasilania elektrycznego do jednostki wewnętrznej ani zasobnika c.w.u. przed napełnieniem obu obiegów wodą, sprawdzeniem ciśnienia wody i upewnieniem się, że nie ma wycieków.
Instalacja
Urządzenie musi być zainstalowane wewnątrz pomieszczenia przez wykwalifikowanego instalatora. Należy zapewnić wystarczającą przestrzeń wokół urządzenia dla celów serwisowych i konserwacyjnych (min. 500 mm od przeszkód).
- Montaż: Urządzenie musi być zainstalowane pionowo na płaskiej, równej powierzchni, która wytrzyma ciężar zasobnika napełnionego wodą. Należy wyregulować fabryczne nóżki, aby wypoziomować urządzenie.
- Podłączenia hydrauliczne: Zaleca się stosowanie złączy elastycznych dla wlotu i wylotu wody, aby uniknąć przenoszenia drgań. Należy zainstalować zawory odcinające (kulkowe) oraz zawór bezpieczeństwa (zgodny z NBI 06870/387).
- Podłączenia elektryczne: Prace elektryczne muszą być wykonane przez autoryzowanego instalatora zgodnie z lokalnymi przepisami. Należy zapewnić odpowiedni przekrój przewodów (min. 2,5 mm² dla zasilania grzałki).
Rozwiązywanie problemów
W przypadku wystąpienia problemów należy sprawdzić następujące elementy:
- Brak działania: Sprawdź ustawienia temperatury w systemie YUTAKI, połączenia elektryczne (bezpieczniki/wyłączniki), ciśnienie wody oraz czy nie zadziałał termostat bezpieczeństwa (powyżej 90°C).
- Słabe grzanie: Sprawdź, czy nie ma zatorów w obiegu wody, czy ciśnienie mieści się w zakresie roboczym oraz czy grzałka elektryczna jest sprawna.
Konserwacja
Zaleca się okresowe sprawdzanie:
- Przepływu i ciśnienia wody.
- Szczelności układu.
- Dokręcenia punktów mocowania.
W przypadku długich okresów przestoju w niskich temperaturach, należy opróżnić instalację, aby zapobiec zamarznięciu wody.
Informacje o producencie
Hitachi, Ltd.
Praktyczna pomoc
Typowe problemy
Brak działania urządzenia
Sprawdź ustawienia temperatury w systemie YUTAKI, połączenia elektryczne, bezpieczniki, ciśnienie wody oraz czy nie zadziałał termostat bezpieczeństwa.
Słabe grzanie wody
Sprawdź, czy nie ma zatorów w obiegu wody, czy ciśnienie mieści się w zakresie roboczym oraz czy grzałka elektryczna jest sprawna.
Wyciek wody
Natychmiast zatrzymaj system i skontaktuj się z serwisem.
Przed użyciem
- Sprawdź, czy urządzenie jest zainstalowane pionowo i wypoziomowane.
- Upewnij się, że instalacja hydrauliczna jest szczelna.
- Napełnij oba obiegi wodą przed podłączeniem zasilania elektrycznego.
- Sprawdź, czy zawór bezpieczeństwa jest zainstalowany zgodnie z przepisami.
- Upewnij się, że przewód uziemiający jest poprawnie podłączony.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Materiał zbiornika
- Stal nierdzewna.
- Temperatura maksymalna
- 75°C.
Ilustracje i schematy
- Schemat instalacji pokazuje podłączenia hydrauliczne (wlot wody, wylot, recyrkulacja, zawory bezpieczeństwa).

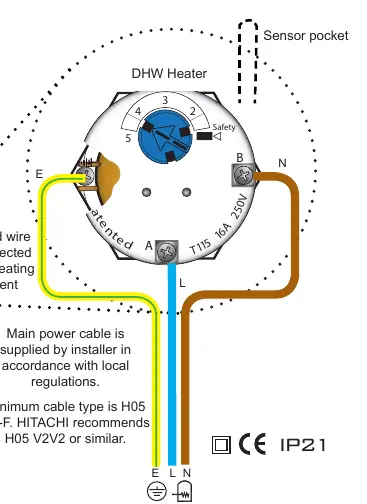

- Schemat elektryczny przedstawia podłączenie grzałki i czujników do systemu YUTAKI.
Zgodność modelu
- Zasobnik jest przeznaczony do współpracy z jednostkami wewnętrznymi YUTAKI S, YUTAKI S80 (Typ 1) oraz YUTAKI M.
