Instrukcja obsługi regulatora obrotów Hobbywing Platinum HV 200A ESC

Kompletny przewodnik po regulatorze Hobbywing Platinum HV 200A ESC. Dowiedz się, jak podłączyć urządzenie, skalibrować radio, zaprogramować parametry lotu i korzystać z funkcji gubernatora.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Regulator Hobbywing Platinum HV 200A ESC to zaawansowany sterownik silników bezszczotkowych. Instrukcja opisuje proces kalibracji radia, programowania parametrów lotu oraz konfiguracji funkcji gubernatora. str. 1

Najważniejsze czynności

Kalibracja radia str. 1
Programowanie parametrów str. 1

Pierwsze uruchomienie

Podłącz ESC do akumulatora, upewnij się, że drążek gazu jest w pozycji dolnej. Silnik wyemituje sygnał dźwiękowy gotowości. str. 1

Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Czerwona dioda miga

Błąd napięcia wejściowego lub utrata sygnału.

str. 1

Konserwacja i reset

Po każdej zmianie parametrów należy wyłączyć i ponownie włączyć zasilanie ESC. str. 1

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Prąd ciągły/szczytowy	200A / 300A	Wydajność prądowa regulatora.	str. 1
Napięcie wejściowe	6-14S LiPo	Obsługiwany zakres napięć akumulatorów.	str. 1

Gdzie szukać w PDF

Instrukcja obsługi str. 1

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 1

Najważniejsze informacje

Regulator Hobbywing Platinum HV 200A ESC to zaawansowany sterownik silników bezszczotkowych przeznaczony do helikopterów i modeli RC. Przed użyciem upewnij się, że wszystkie połączenia są dobrze zaizolowane, a zasilanie jest zgodne ze specyfikacją. Zawsze odłączaj akumulator po zakończeniu lotu, aby uniknąć głębokiego rozładowania.

Instalacja i podłączenie

Podłączenie regulatora wymaga uwagi w kwestii przewodów sygnałowych:

Przewód BEC (czerwony/brązowy): Podłącz do wolnego kanału odbiornika lub systemu Flybarless.
Przewód sygnału RPM (żółty): Podłącz do wejścia RPM w systemie Flybarless, jeśli używasz zewnętrznego gubernatora.
Kabel przepustnicy (biały/czerwony/czarny): Podłącz do kanału TH (przepustnica) w odbiorniku.

Kalibracja i uruchomienie

Kalibracja zakresu przepustnicy jest niezbędna przy pierwszym użyciu lub po zmianie nadajnika:

Włącz nadajnik i ustaw drążek gazu w pozycji maksymalnej.
Podłącz akumulator do ESC. Silnik wyemituje sygnał dźwiękowy (♪ 123).
Po 5 sekundach usłyszysz dwa krótkie sygnały potwierdzające przyjęcie maksymalnego zakresu.
Przesuń drążek gazu do pozycji dolnej. Po chwili usłyszysz sygnały o liczbie cel LiPo, a następnie długi sygnał gotowości.

Programowanie parametrów

ESC można programować za pomocą LCD Program Box lub modułu WIFI Express z aplikacją HW Link. Po każdej zmianie parametrów należy wyłączyć i ponownie włączyć zasilanie ESC, aby zmiany weszły w życie.

Funkcja gubernatora

Regulator oferuje zaawansowaną funkcję utrzymywania stałych obrotów (Governor). Wymaga ona przeprowadzenia procedury standaryzacji obrotów (RPM Standardization) przy w pełni naładowanym akumulatorze i kącie natarcia łopat 0 stopni.

Rozwiązywanie problemów

ESC posiada wbudowany system diagnostyczny z sygnalizacją dźwiękową i świetlną (dioda LED):

Migająca czerwona dioda: Błąd napięcia wejściowego lub utrata sygnału.
Migająca niebieska dioda: Ostrzeżenie o przegrzaniu lub aktywacja zabezpieczenia.
Brak startu silnika: Sprawdź, czy drążek gazu znajduje się w pozycji 0% przy włączaniu.

Praktyczna pomoc

Typowe problemy

Silnik nie startuje po podłączeniu

Upewnij się, że drążek gazu w nadajniku znajduje się w pozycji dolnej (0%) przy włączaniu zasilania.

ESC przegrzewa się w locie

Zapewnij lepszy przepływ powietrza wokół radiatora. ESC automatycznie zredukuje moc do 50%, jeśli temperatura przekroczy bezpieczny limit.

Błąd napięcia wejściowego

Sprawdź, czy napięcie akumulatora mieści się w zakresie 6-14S LiPo i czy akumulator jest w pełni naładowany.

Przed użyciem

Sprawdź izolację wszystkich połączeń lutowanych
Upewnij się, że śmigła są zablokowane (pitch 0) przed kalibracją
Naładuj akumulator do pełna
Sprawdź poprawność podłączenia kabla sygnałowego do odbiornika
Upewnij się, że nadajnik jest włączony przed podłączeniem zasilania ESC

Pokaż więcej Pokaż mniej

Parametry w praktyce

DEO Technology: Technologia poprawiająca liniowość gazu i wydajność chłodzenia.

Ilustracje i schematy

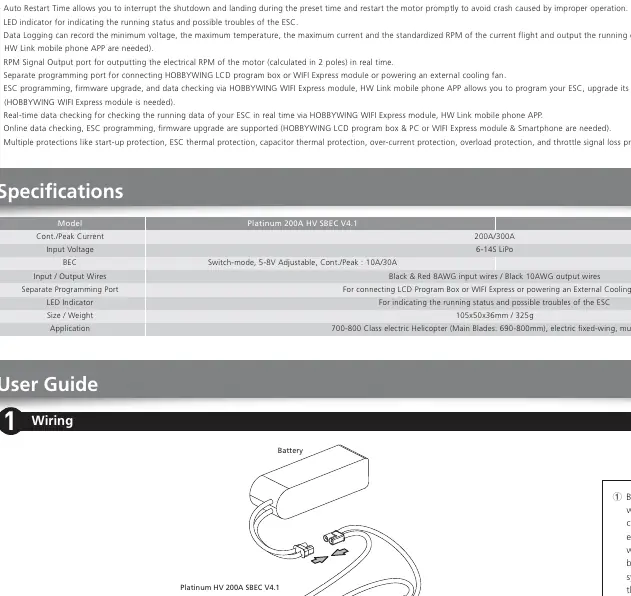

Schemat połączeń pokazuje podłączenie silnika, akumulatora oraz odbiornika/systemu Flybarless.

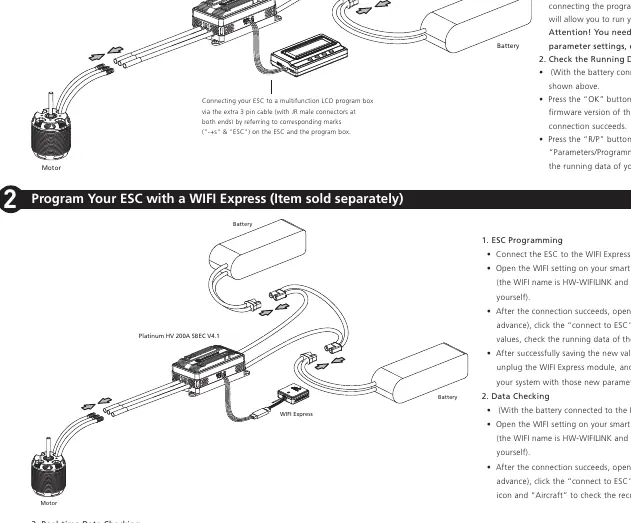

Schemat programowania pokazuje podłączenie LCD Program Box lub modułu WIFI Express.

Zgodność modelu

Przeznaczony do helikopterów klasy 700-800 (łopatki 690-800mm).
Wymaga akumulatorów 6-14S LiPo.
