Instrukcja obsługi regulatora prędkości Spektrum Firma 200A Smart Brushless Marine ESC
Kompletny przewodnik po regulatorze prędkości Spektrum Firma 200A Smart Brushless Marine ESC. Dowiedz się, jak zainstalować, skalibrować i zaprogramować urządzenie oraz jak interpretować kody błędów LED.
Źródłowy PDF: Deutsch · opis: polski
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Regulator prędkości Spektrum Firma 200A Smart Brushless Marine ESC jest zaawansowanym urządzeniem przeznaczonym do zdalnie sterowanych łodzi hobbystycznych. Urządzenie jest wodoodporne (z wyjątkiem pełnego zanurzenia), ale wymaga regularnej konserwacji po pracy w wilgotnych warunkach. Przed użyciem należy zapoznać się z procedurą kalibracji nadajnika oraz zasadami bezpieczeństwa.
Specyfikacja techniczna
- Prąd ciągły/szczytowy: 200 A / 1200 A
- Typ silnika: Bezszczotkowy, bezczujnikowy
- Zasilanie: 6–12S LiPo
- Wyjście BEC: 6 V / 7,4 V / 8,4 V, 8 A (szczytowo 25 A)
- Zastosowanie: Duże łodzie RC
Montaż i okablowanie
Podczas montażu należy zapewnić odpowiednią wentylację dla chłodzenia regulatora. Kabel gazu należy podłączyć do odpowiedniego portu w odbiorniku. Trzy kable silnika (A, B, C) należy połączyć z odpowiadającymi im kablami silnika. Jeśli silnik obraca się w niewłaściwym kierunku, należy zamienić miejscami dowolne dwa kable.
Chłodzenie wodne
Wersje morskie wymagają użycia silikonowych przewodów do chłodzenia wodnego. Woda powinna przepływać najpierw przez regulator, następnie przez silnik i na końcu przez wylot wody.
Kalibracja
Przed pierwszym użyciem należy skalibrować regulator z nadajnikiem:
- Ustaw kanał gazu na 100% i wytrimuj do pozycji neutralnej.
- Włącz nadajnik i podłącz naładowany akumulator.
- Włącz regulator, trzymając przycisk SET.
- Gdy czerwona dioda zacznie migać, puść przycisk.
- Ustaw gaz w pozycji neutralnej, pełnego gazu i pełnego hamowania, potwierdzając każdą pozycję przyciskiem SET zgodnie z sygnałami dźwiękowymi.

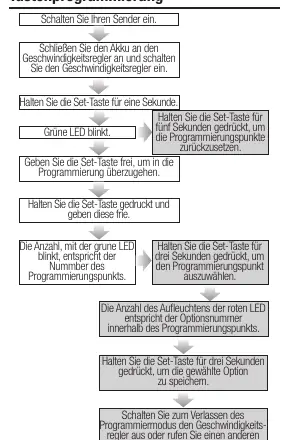

Programowanie
Regulator można programować za pomocą przycisku na obudowie lub opcjonalnej karty programującej SPMXCA200. Dostępne parametry obejmują tryb jazdy, liczbę ogniw LiPo, napięcie odcięcia (LVC), timing, kierunek obrotów silnika oraz napięcie BEC.
Konserwacja i bezpieczeństwo
Po pracy w wodzie należy usunąć zanieczyszczenia, osuszyć styki i użyć sprężonego powietrza do usunięcia wody z zakamarków. Nigdy nie używaj myjek ciśnieniowych. Nie pozostawiaj akumulatora podłączonego podczas przechowywania.
Praktyczna pomoc
Typowe problemy
Silnik nie działa, dioda miga na czerwono (1 impuls)
Aktywowane zabezpieczenie LVC (niskie napięcie). Sprawdź naładowanie akumulatora lub ustawienia LVC.
Silnik nie działa, dioda miga na zielono (termoochrona)
Regulator jest przegrzany. Wyłącz go, pozwól ostygnąć i popraw wentylację.
Silnik stotteruje przy starcie
Sprawdź połączenia kablowe między regulatorem a silnikiem oraz opory mechaniczne w układzie napędowym.
Przed użyciem
- Sprawdź, czy akumulator jest w pełni naładowany.
- Upewnij się, że wszystkie połączenia kablowe są pewne i zaizolowane.
- Skalibruj regulator z nadajnikiem przed pierwszym uruchomieniem.
- Sprawdź, czy układ chłodzenia wodnego jest drożny.
- Upewnij się, że ustawienia parametrów (np. liczba ogniw LiPo) są zgodne z używanym akumulatorem.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- BEC 6V/7.4V/8.4V
- Regulowane napięcie wyjściowe dla odbiornika i serwomechanizmów.
Ilustracje i schematy
- Schemat połączeń pokazuje podłączenie silnika, odbiornika, akumulatora oraz przycisku programowania.
- Schemat chłodzenia wodnego ilustruje przepływ wody przez regulator do silnika.
Zgodność modelu
- Kompatybilny z silnikami bezszczotkowymi bezczujnikowymi.
- Obsługuje technologię SMART Throttle przy użyciu kompatybilnych odbiorników Spektrum.
- Współpracuje ze standardowymi sygnałami PWM.
