Instrukcja obsługi regulatora prędkości Skyrc Toro Beast 1/5 200A ESC

Kompletny przewodnik po regulatorze prędkości Skyrc Toro Beast 1/5 200A ESC. Dowiedz się, jak poprawnie podłączyć, skalibrować i zaprogramować urządzenie, aby zapewnić optymalną wydajność modelu RC.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Kalibracja ESC jest niezbędna przy pierwszym użyciu lub zmianie nadajnika. Wymaga ona przeprowadzenia procedury ustawienia punktu neutralnego, pełnego gazu i pełnego hamulca przy użyciu włącznika ESC i obserwacji sygnałów dźwiękowych oraz diod LED. str. 1

Najważniejsze czynności

  • Kalibracja ESC str. 1
  • Programowanie ESC str. 2

Pierwsze uruchomienie

  • Włącz najpierw nadajnik, a następnie regulator prędkości. str. 1
Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Silnik kręci się w złą stronę

Zamień miejscami dowolne dwa przewody silnika.

str. 1

Konserwacja i reset

  • Resetowanie profili str. 2

Dane techniczne

Parametr Wartość Znaczenie Strony
Prąd ciągły/szczytowy 200A/800A Wydajność prądowa regulatora str. 2
Obsługa akumulatorów 4-8S LiPo Liczba ogniw LiPo str. 2

Gdzie szukać w PDF

  • Instrukcja obsługi i montażu str. 1
  • Specyfikacja i programowanie str. 2
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Regulator prędkości (ESC) Toro Beast 1/5 200A jest zaawansowanym urządzeniem przeznaczonym do modeli RC. Przed pierwszym użyciem konieczne jest przeprowadzenie kalibracji z nadajnikiem. Należy pamiętać o zasadach bezpieczeństwa: urządzenie nie jest zabawką dla dzieci poniżej 14 roku życia, wymaga dobrej wentylacji i ochrony przed wilgocią. Zawsze włączaj najpierw nadajnik, a potem regulator.

Przygotowanie i montaż

Wybierz miejsce montażu chronione przed zanieczyszczeniami, z dala od odbiornika radiowego, aby uniknąć zakłóceń. Zapewnij dobrą wentylację dla radiatora. Do montażu włącznika użyj taśmy dwustronnej.

Lutowanie

Przygotuj przewody silnika (niebieski, żółty, pomarańczowy), zdejmując izolację na długości 3.2-6.35 mm. Pobiel końcówki przewodów przed lutowaniem. Przylutuj przewody do odpowiednich pól na silniku (A, B, C). W przypadku silników bezczujnikowych kolejność nie ma znaczenia – jeśli silnik kręci się w złą stronę, zamień miejscami dowolne dwa przewody.

Podłączenie

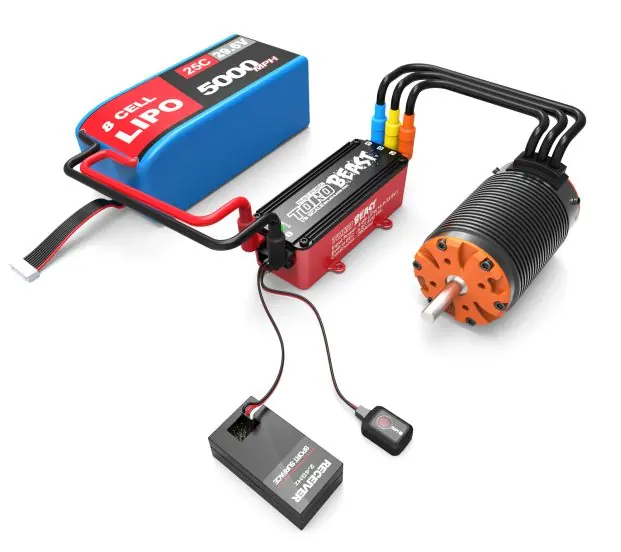

Schemat podłączenia regulatora, silnika, odbiornika i akumulatora
Schemat podłączenia regulatora, silnika, odbiornika i akumulatora
  • Podłącz przewód sygnałowy (throttle lead) do kanału gazu (Ch2) w odbiorniku.
  • Przylutuj przewody silnika do regulatora.
  • Podłącz akumulator do regulatora (zwracając uwagę na polaryzację).

Kalibracja ESC

Kalibracja jest wymagana przy pierwszym użyciu lub zmianie nadajnika:

  1. Wyłącz ESC. Podłącz akumulator i silnik. Włącz nadajnik.
  2. Naciśnij i przytrzymaj włącznik ESC przez kilka sekund, aż silnik wyda długi sygnał dźwiękowy, a czerwona dioda zacznie migać.
  3. Ustaw gaz w pozycji neutralnej, naciśnij włącznik – zielona dioda mignie raz, silnik wyda sygnał.
  4. Ustaw pełny gaz, naciśnij włącznik – zielona dioda mignie dwa razy, silnik wyda sygnał.
  5. Ustaw pełny hamulec, naciśnij włącznik – zielona dioda mignie trzy razy, silnik wyda sygnał.
  6. Po zakończeniu kalibracji, ustaw gaz w pozycji neutralnej. Czerwona dioda będzie migać, co oznacza gotowość do pracy.

Obsługa i wskaźniki LED

Włączanie/wyłączanie odbywa się poprzez naciśnięcie włącznika. Jeśli silnik pracuje, wyłączenie ESC nie jest możliwe (zabezpieczenie). Wskaźniki LED:

  • Czerwona dioda miga: Pozycja neutralna.
  • Zielona dioda miga: Silnik pracuje (nie osiągnięto pełnego zakresu).
  • Zielona dioda świeci ciągle: Pełny gaz lub pełny hamulec.

Programowanie

ESC można programować za pomocą opcjonalnego modułu Program Box (SK-300046) lub komputera PC przy użyciu interfejsu SKYLINK (SK-600013). Pozwala to na zmianę ustawień takich jak tryb pracy, siła hamowania, krzywe gazu czy limity napięcia.

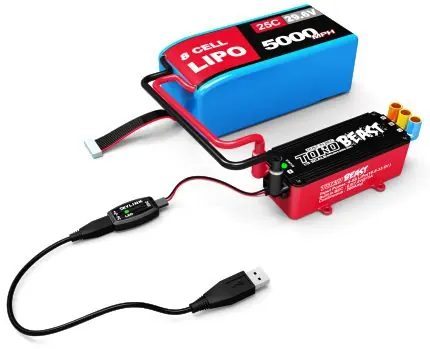

Podłączenie modułu programującego do ESC
Podłączenie modułu programującego do ESC

Dane techniczne

  • Prąd ciągły/szczytowy: 200A/800A
  • Obsługiwane akumulatory: 4-8S LiPo
  • BEC: 6.0V/7.4V przy 15A
  • Wymiary: 111x44x37 mm
  • Waga: 359g (bez przewodów)

Praktyczna pomoc

Typowe problemy

Samochód jedzie do tyłu przy gazie do przodu

Zamień miejscami dowolne dwa przewody silnika, aby odwrócić kierunek obrotów.

ESC nie wyłącza się

Jeśli silnik pracuje, ESC nie wyłączy się ze względów bezpieczeństwa. Zatrzymaj silnik przed wyłączeniem.

Zakłócenia sygnału

Umieść regulator jak najdalej od odbiornika radiowego i skróć przewody zasilające.

Przed użyciem

  • Sprawdź, czy wszystkie kable są dobrze przylutowane do złączy.
  • Upewnij się, że złącza nie dotykają metalowych części (ryzyko zwarcia).
  • Sprawdź polaryzację akumulatora przed podłączeniem.
  • Upewnij się, że nadajnik jest włączony przed włączeniem ESC.
  • Usuń zębatkę atakującą przed kalibracją lub programowaniem.
Pokaż więcej Pokaż mniej

Parametry w praktyce

BEC 6.0V/7.4V
Napięcie wyjściowe układu BEC (zasilanie serw/odbiornika) jest przełączalne.

Ilustracje i schematy

  • Schemat połączeń pokazuje podłączenie akumulatora, silnika, odbiornika oraz włącznika.
  • Włącznik posiada diodę LED wskazującą stan pracy regulatora.

Zgodność modelu

  • Przeznaczony do silników bezszczotkowych bezczujnikowych (Brushless Sensorless).
  • Kompatybilny z modelami w skali 1/5 (Off Road, On Road).
