Instrukcja obsługi silnika bezszczotkowego Hobbywing QUICRUN 1621SL
Kompletny przewodnik po silniku bezszczotkowym Hobbywing QUICRUN 1621SL. Dowiedz się, jak poprawnie zainstalować silnik, podłączyć go do regulatora ESC, dobrać odpowiednie przełożenia oraz dbać o temperaturę pracy urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Silnik bezszczotkowy Hobbywing QUICRUN 1621SL jest przeznaczony do modeli typu 1/24 Crawler. Przed przystąpieniem do użytkowania należy bezwzględnie przestrzegać zasad bezpieczeństwa:
- Temperatura pracy: Temperatura silnika nie może przekraczać 100°C (212°F). Przegrzanie może doprowadzić do rozmagnesowania magnesów, stopienia uzwojenia i uszkodzenia regulatora ESC.
- Ostrzeżenie dotyczące obrotów: Nigdy nie uruchamiaj silnika na pełnych obrotach bez zamontowanego zębnika (pinionu). Praca bez obciążenia przy ekstremalnie wysokich obrotach może uszkodzić silnik.
- Połączenia: Upewnij się, że wszystkie połączenia elektryczne są poprawne i pewne.
Instalacja silnika
Silnik posiada 6 otworów montażowych w standardzie M2 o głębokości 1,8 mm. Przed montażem należy upewnić się, że śruby nie są zbyt długie, aby nie uszkodzić wnętrza silnika. Dostępne są trzy rozstawy otworów montażowych:
- 9 mm
- 10 mm
- 12,5 mm
Podłączenie do regulatora ESC
Silnik nie posiada sztywnej sekwencji podłączenia przewodów. Trzy przewody (A, B, C) można podłączyć do regulatora w dowolnej kolejności. Jeśli po uruchomieniu silnik obraca się w niewłaściwym kierunku, należy:
- Zamienić miejscami dowolne dwa przewody łączące silnik z ESC, LUB
- Zmienić ustawienie parametru "Motor Rotation" w oprogramowaniu regulatora ESC.
Dobór przełożeń (Gearing)
Właściwy dobór przełożenia jest kluczowy dla żywotności silnika i ESC. Zaleca się:
- Rozpoczęcie od małego zębnika (duże FDR - Final Drive Ratio).
- Regularne monitorowanie temperatury silnika podczas jazdy.
- Jeśli temperatura pozostaje niska, można stopniowo zmieniać zębnik na większy (mniejsze FDR), pamiętając o ponownym sprawdzeniu temperatury.
Praktyczna pomoc
Typowe problemy
Silnik przegrzewa się podczas pracy.
Zmień przełożenie na mniejszy zębnik (większe FDR) i upewnij się, że obciążenie modelu nie jest zbyt duże.
Silnik obraca się w przeciwnym kierunku niż oczekiwano.
Zamień miejscami dowolne dwa przewody łączące silnik z ESC lub zmień ustawienie kierunku obrotów w konfiguracji ESC.
Przed użyciem
- Sprawdź, czy śruby montażowe nie są zbyt długie (głębokość otworów to 1.8mm).
- Upewnij się, że zębnik (pinion) jest zamontowany przed uruchomieniem silnika.
- Sprawdź poprawność wszystkich połączeń elektrycznych.
- Zweryfikuj, czy przełożenie jest odpowiednie dla warunków terenowych i modelu.
Parametry w praktyce
- Lipo Cells (2-3S)
- Zakres obsługiwanego napięcia zasilania (akumulatory litowo-polimerowe 2 lub 3 ogniwa).
Ilustracje i schematy

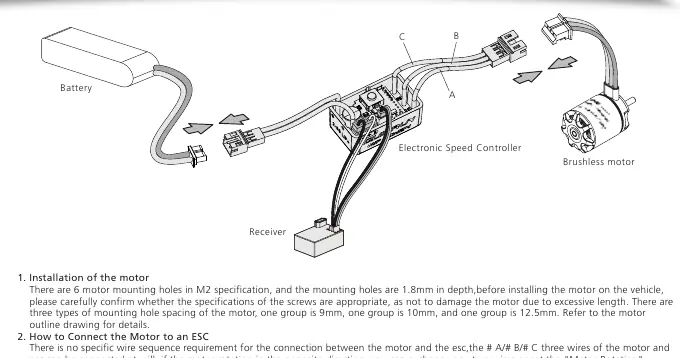

- Schemat połączeń: Akumulator -> Regulator ESC -> Silnik bezszczotkowy.

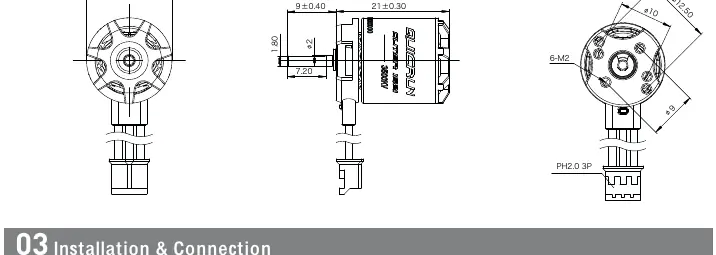

- Rysunek techniczny: Przedstawia rozstaw otworów montażowych (9mm, 10mm, 12.5mm) oraz średnicę wału (2mm).
Zgodność modelu
- Silnik dedykowany do modeli typu 1/24 Crawler.
- Wymaga regulatora ESC obsługującego silniki bezszczotkowe.
