Instrukcja obsługi elektronicznego regulatora prędkości Hobbywing Seaking Pro 160A
Szybki przewodnik po instrukcji Hobbywing Seaking Pro 160A. Dowiedz się, jak poprawnie podłączyć regulator, skalibrować zakres przepustnicy, zaprogramować parametry pracy oraz interpretować kody błędów LED.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Hobbywing Seaking Pro 160A to zaawansowany, bezszczotkowy elektroniczny regulator prędkości (ESC) przeznaczony do łodzi wyścigowych. Przed pierwszym użyciem konieczne jest przeprowadzenie kalibracji zakresu przepustnicy. Urządzenie wymaga chłodzenia wodnego; upewnij się, że rurka silikonowa jest poprawnie podłączona do aluminiowej rurki chłodzącej na radiatorze. Nigdy nie przekraczaj temperatury radiatora 90°C (194°F).
Podłączenie urządzenia
- Chłodzenie wodne: Podłącz rurkę silikonową do aluminiowej rurki chłodzącej (średnica zewnętrzna 5.5mm).
- Silnik: Przewody A/B/C nie mają polaryzacji. Jeśli silnik obraca się w niewłaściwym kierunku, zamień miejscami dowolne dwa przewody.
- Odbiornik: Podłącz kabel sterujący przepustnicą (Rx) do kanału TH w odbiorniku. Czerwony przewód dostarcza napięcie BEC (6V/7.4V).
- Sygnał Turbo: Żółty przewód sygnałowy Turbo Acceleration podłącz do wolnego kanału (np. CH3/CH4).
- Akumulator: Zachowaj bezwzględną ostrożność przy polaryzacji (+ do +, - do -). Odwrotna polaryzacja trwale uszkodzi ESC i nie podlega gwarancji.
Kalibracja zakresu przepustnicy
Kalibrację należy wykonać przy pierwszym użyciu, po zmianie nadajnika lub zmianie ustawień EPA/ATV/TRIM. Procedura różni się w zależności od typu nadajnika (pistoletowy lub drążkowy):
- Włącz nadajnik i ustaw parametry przepustnicy (D/R, EPA, ATL) na 100%, a TRIM na 0.
- Ustaw kierunek kanału przepustnicy na "REV" (dla Futaba) lub "NOR" (dla innych).
- Przytrzymaj spust/drążek w pozycji pełnego gazu i podłącz akumulator.
- Po 2 sekundach usłyszysz dwa krótkie sygnały "BB" (potwierdzenie pełnego gazu).
- Zwolnij spust/drążek do pozycji neutralnej; usłyszysz długi sygnał "B-" potwierdzający zakończenie kalibracji.
Programowanie parametrów
ESC można programować na dwa sposoby: za pomocą drążka nadajnika lub opcjonalnego wielofunkcyjnego programatora LCD. Dostępne parametry obejmują m.in.:
- Running Mode: Forward Only (wyścigi) lub Forward/Reverse.
- Lipo Cells: Automatyczne wykrywanie lub ręczne ustawienie.
- Cutoff Voltage: Napięcie odcięcia dla ochrony akumulatora.
- ESC Thermal Protection: Ochrona termiczna (domyślnie 105°C).
- BEC Voltage: Przełączalne 6.0V lub 7.4V.
- Start Mode (Punch): Regulacja przyspieszenia (Level 1-5).
- Timing: Regulacja wyprzedzenia zapłonu dla optymalizacji silnika.
- Turbo Acceleration/Timing: Funkcje zwiększające moc.
- PWM Frequency: Częstotliwość pracy (domyślnie 8KHz).
Zabezpieczenia i diagnostyka
ESC posiada wbudowane zabezpieczenia:
- Low-voltage Cutoff (LVC): Odcina moc, gdy napięcie spadnie poniżej ustawionego progu.
- ESC Thermal Protection: Odcina moc po przekroczeniu temperatury granicznej.
- Throttle Signal Loss: Odcina moc w przypadku utraty sygnału z nadajnika.
Status pracy sygnalizowany jest diodami LED. Czerwona dioda migająca w określony sposób informuje o aktywacji zabezpieczeń lub błędach sygnału.
Praktyczna pomoc
Typowe problemy
Brak sygnału dźwiękowego i brak reakcji diod po włączeniu
Sprawdź połączenia akumulatora, upewnij się, że nie ma zimnych lutów i czy akumulator nie jest podłączony odwrotnie.
Silnik nie startuje, słychać powtarzające się sygnały 'BB, BB, BB'
ESC nie wykrywa sygnału przepustnicy. Sprawdź, czy kabel jest wpięty do właściwego kanału odbiornika i czy nadajnik jest włączony.
Łódź nie płynie wstecz
Ustaw 'Running Mode' na 'Forward/Reverse' w ustawieniach programowania ESC.
Nagły spadek mocy podczas pracy
Prawdopodobnie aktywowało się zabezpieczenie termiczne lub LVC. Pozwól ESC ostygnąć lub wymień akumulator na naładowany.
Przed użyciem
- Sprawdź poprawność polaryzacji akumulatora (+ do +, - do -).
- Upewnij się, że rurka chłodzenia wodnego jest drożna i podłączona.
- Skalibruj zakres przepustnicy przed pierwszym uruchomieniem.
- Ustaw parametry (np. Lipo Cells, BEC Voltage) zgodnie ze specyfikacją używanego sprzętu.
- Upewnij się, że wszystkie złącza są dobrze zaizolowane.
Parametry w praktyce
- 6V/7.4V Switchable BEC
- Wbudowany układ zasilania odbiornika i serw, z możliwością wyboru napięcia wyjściowego.
Ilustracje i schematy

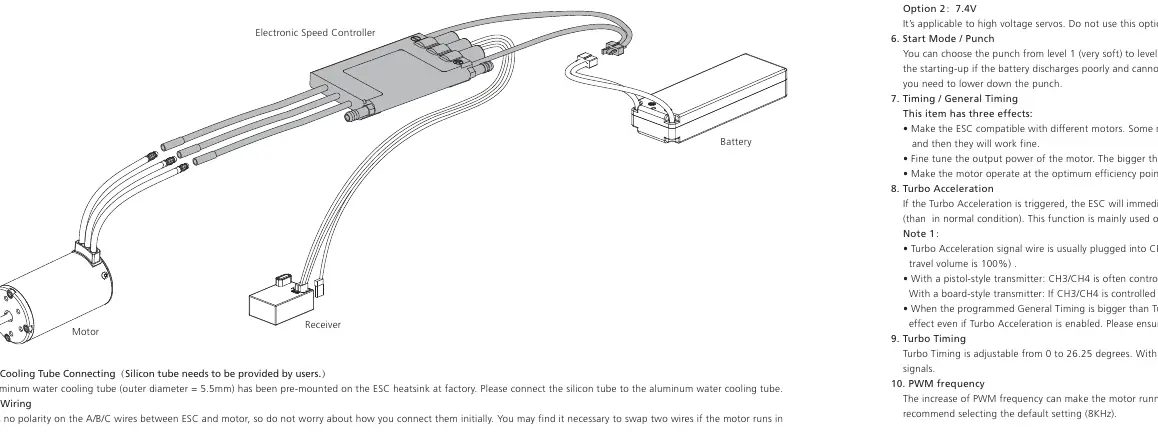

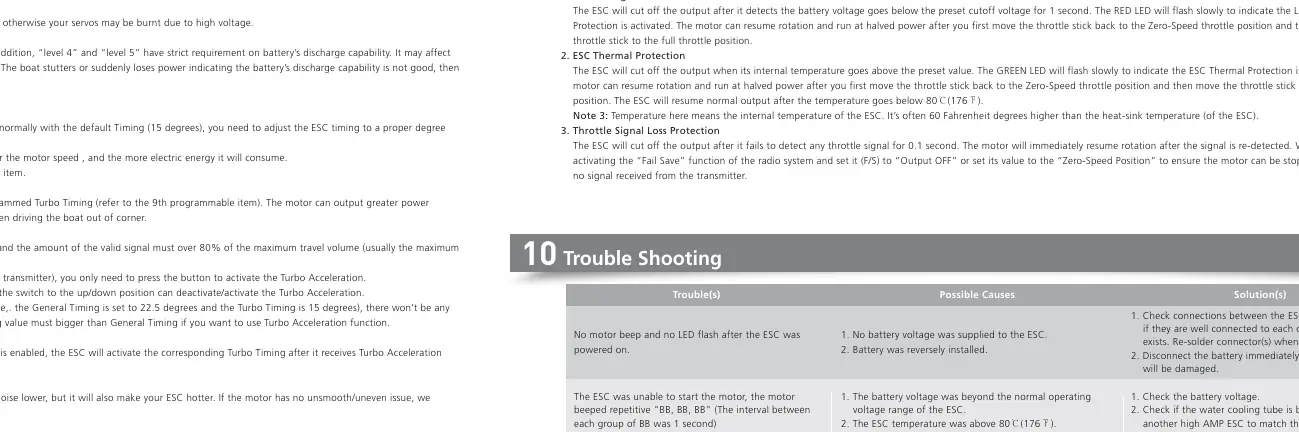

- Schemat połączeń: pokazuje podłączenie akumulatora, odbiornika (kanał TH i Turbo) oraz silnika.
- Procedura kalibracji: ilustruje pozycje drążka nadajnika (pełny gaz -> neutralny) i sygnały dźwiękowe.

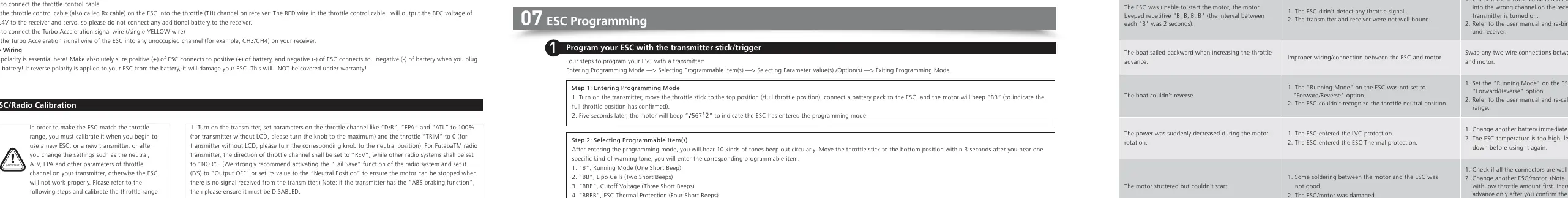

- Programowanie: przedstawia sekwencję wejścia w tryb programowania i wyboru parametrów.
Zgodność modelu
- Wymaga chłodzenia wodnego (rurka silikonowa nie jest dołączona do zestawu).
- Nie używaj serw wysokiego napięcia przy ustawieniu BEC 6.0V.
- Wymaga programatora LCD lub nadajnika do zmiany ustawień.
