System Hobbywing QuicRun Fusion Pro Elite to zintegrowany regulator prędkości (ESC) i silnik bezszczotkowy przeznaczony do modeli RC typu crawler. Przed pierwszym użyciem konieczne jest przeprowadzenie kalibracji zakresu przepustnicy. Ze względów bezpieczeństwa zaleca się zdjęcie zębatki atakującej (pinion gear) podczas kalibracji i ustawiania systemu, aby uniknąć niekontrolowanego ruchu modelu.

Opis urządzenia

System charakteryzuje się zintegrowaną konstrukcją, co ułatwia montaż w podwoziach typu crawler. Wykorzystuje technologię FOC (Field Oriented Control), która zapewnia wysoki moment obrotowy przy niskich prędkościach, płynną pracę oraz wysoką wydajność. System posiada stopień ochrony IP67, co pozwala na pracę w trudnych warunkach.

Podłączenie

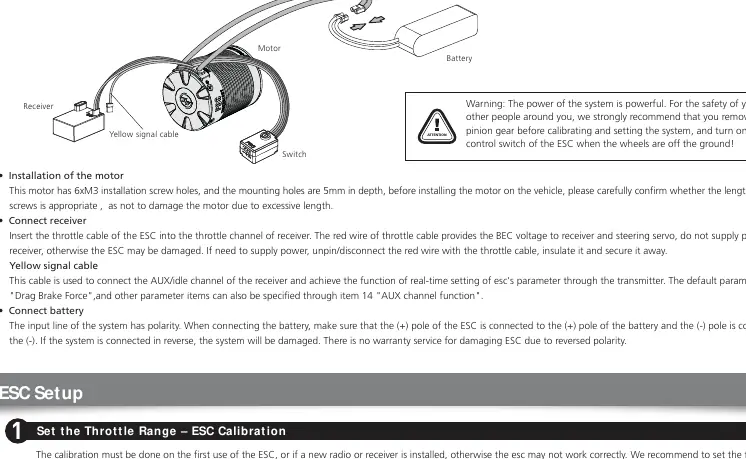

Schemat połączeń systemu
Schemat połączeń systemu
  • Silnik i ESC: System jest zintegrowany, więc połączenie między nimi jest fabryczne.
  • Odbiornik: Podłącz kabel przepustnicy ESC do kanału przepustnicy w odbiorniku. Czerwony przewód dostarcza napięcie BEC do odbiornika i serwa sterującego.
  • Kabel sygnałowy (żółty): Służy do podłączenia kanału AUX/idle odbiornika, co umożliwia zdalną regulację parametrów (np. siły hamulca) w czasie rzeczywistym.
  • Akumulator: Upewnij się, że polaryzacja jest prawidłowa (+ do +, - do -). Odwrotne podłączenie spowoduje uszkodzenie systemu.

Kalibracja ESC

Kalibracja jest wymagana przy pierwszym użyciu lub po zmianie nadajnika/odbiornika:

  1. Włącz nadajnik, ustaw D/R, EPA, ATL na 100%, a TRIM na 0.
  2. Przy wyłączonym systemie, naciśnij i przytrzymaj przycisk zasilania.
  3. Gdy czerwona dioda zacznie migać, zwolnij przycisk.
  4. Ustaw przepustnicę w pozycji neutralnej i naciśnij przycisk (dioda mignie raz, silnik wyda dźwięk).
  5. Przesuń przepustnicę do pozycji pełnego gazu i naciśnij przycisk (dioda mignie dwa razy, silnik wyda dźwięk).
  6. Przesuń przepustnicę do pozycji pełnego hamulca/wstecznego i naciśnij przycisk (dioda mignie trzy razy, silnik wyda dźwięk).

Programowanie parametrów

System obsługuje programowanie za pomocą karty LED lub LCD Program Box Pro. Po podłączeniu karty do portu programowania, można zmieniać ustawienia takie jak: tryb pracy (Running Mode), napięcie odcięcia (Cutoff Voltage), siła hamulca (Drag Brake Force), czy napięcie BEC.

Parowanie silnika

Jeśli silnik uległ silnemu uderzeniu lub pracuje nieprawidłowo, wykonaj automatyczne parowanie:

  1. Odłącz kabel przepustnicy od odbiornika i odłącz silnik od przekładni (stan bez obciążenia).
  2. Podłącz ESC do akumulatora.
  3. Przy wyłączonym ESC, naciśnij i przytrzymaj przycisk zasilania, aż dioda zmieni kolor z czerwonego na zielony (po ok. 8 sekundach).
  4. Zwolnij przycisk, silnik wejdzie w proces parowania. Po zakończeniu system zrestartuje się.

Diagnostyka i rozwiązywanie problemów

System sygnalizuje stan pracy za pomocą diod LED:

  • Czerwona dioda miga: Niskie napięcie akumulatora (Low-voltage protection).
  • Zielona dioda miga: Przegrzanie (Overheat protection).
  • Brak reakcji: Sprawdź zasilanie, stan przełącznika oraz podłączenie kabla przepustnicy.

Dane techniczne

  • Prąd ciągły/szczytowy: 50A/150A
  • Zasilanie: 2-4S LiPo / 6-12 ogniw NiMH
  • Napięcie BEC: 6V/7.4V/8.4V (regulowane)
  • Silnik KV: 2300KV
  • Wymiary: 37mm (średnica) x 48.5mm (długość)

Praktyczna pomoc

Typowe problemy

Silnik nie startuje, brak diody po włączeniu

Sprawdź połączenie akumulatora, stan wtyczek oraz czy przełącznik ESC nie jest uszkodzony.

Samochód jedzie w odwrotnym kierunku

Zmień ustawienie parametru 'Motor Rotation' w karcie programowania.

Czerwona dioda miga w sposób ciągły

System wszedł w tryb ochrony przed niskim napięciem (Low-voltage protection). Naładuj lub wymień akumulator.

Zielona dioda miga w sposób ciągły

System wszedł w tryb ochrony przed przegrzaniem. Poczekaj, aż temperatura spadnie.

Przed użyciem

  • Zdejmij zębatkę atakującą (pinion gear) przed kalibracją.
  • Upewnij się, że wszystkie przewody są dobrze zaizolowane.
  • Sprawdź, czy polaryzacja akumulatora jest zgodna (+ do +, - do -).
  • Ustaw D/R, EPA, ATL na 100% w nadajniku.
  • Ustaw TRIM przepustnicy na 0.

Parametry w praktyce

Continuous/peak current
50A/150A - maksymalny prąd ciągły i chwilowy, jaki może obsłużyć ESC.

Ilustracje i schematy

  • Schemat połączeń: pokazuje podłączenie silnika, regulatora, odbiornika i akumulatora.
  • Rysunek wymiarów: przedstawia fizyczne wymiary silnika (średnica 37mm, długość 48.5mm).

Zgodność modelu

  • Obsługuje akumulatory 2-4S LiPo lub 6-12 ogniw NiMH.
  • Przeznaczony do modeli typu 1/10 Crawler.
