Instrukcja obsługi samolotu RC HobbyZone AeroScout S 2 1.1m

Najważniejsze informacje z instrukcji

HobbyZone AeroScout S 2 1.1m to zaawansowany model samolotu RC przeznaczony dla osób powyżej 14 roku życia. Instrukcja zawiera kluczowe procedury montażu, konfiguracji nadajnika Spektrum DXS oraz zasady bezpiecznego pilotażu z wykorzystaniem technologii SAFE. Przed pierwszym lotem konieczne jest przeprowadzenie testu zasięgu, sprawdzenie środka ciężkości oraz poprawne naładowanie akumulatora.

Opis urządzenia i elementy zestawu

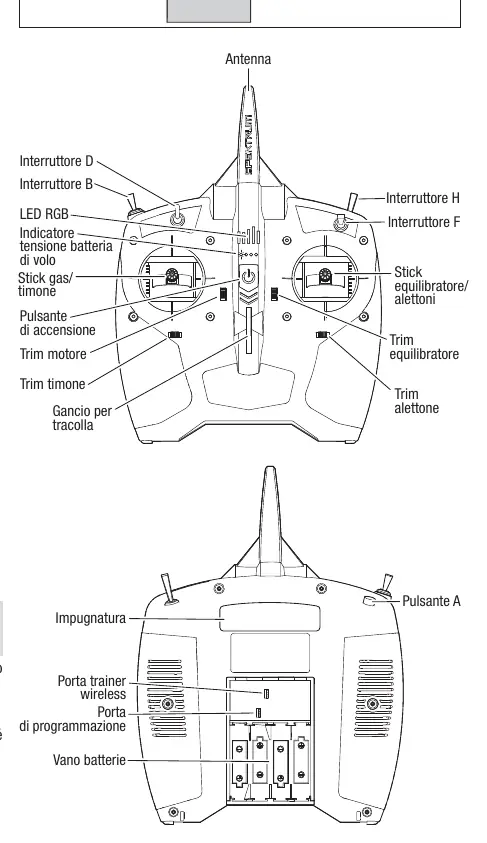

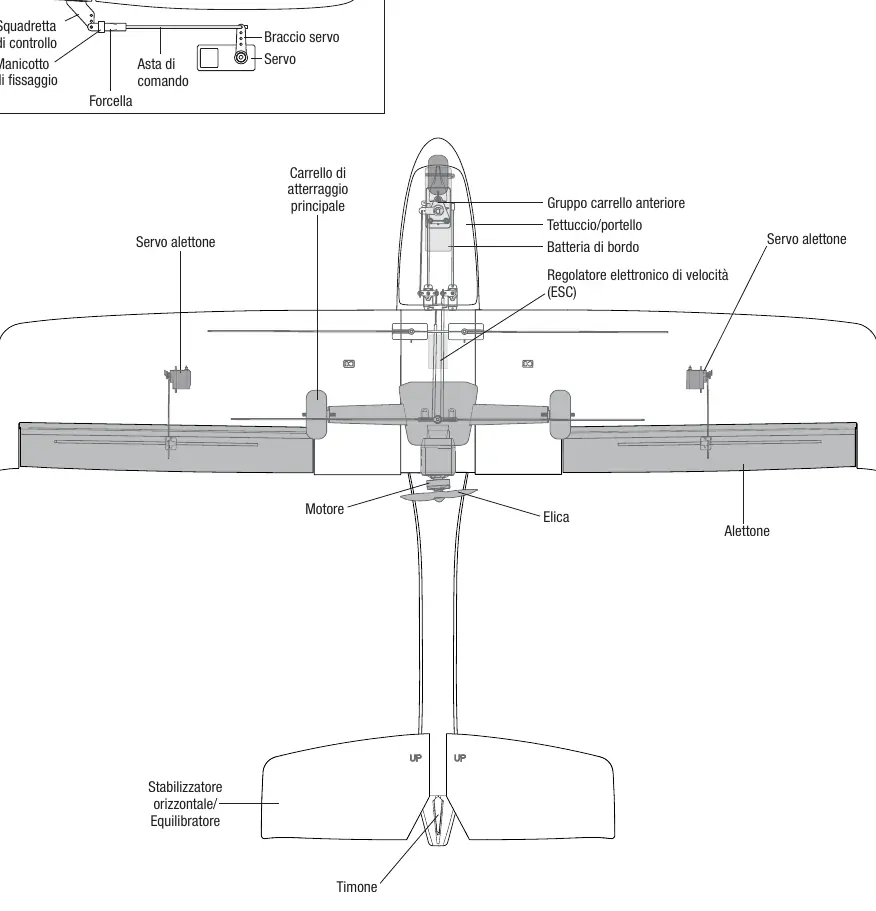

Model AeroScout S 2 1.1m składa się z kadłuba, skrzydeł, usterzenia ogonowego oraz podwozia. W zestawie znajduje się nadajnik Spektrum DXS, odbiornik AR631 z technologią AS3X i SAFE, silnik bezszczotkowy oraz serwomechanizmy. Użytkownik musi zapewnić akumulator LiPo 3S 11.1V 1300–2200 mAh z konektorem IC3 lub EC3 oraz ładowarkę.

Montaż modelu

Montaż obejmuje następujące kroki:

• Podwozie: Wsuń podwozie główne w szczeliny kadłuba aż do zablokowania. Zamontuj przednie koło, dokręcając śrubę na płaskim punkcie drutu.
• Usterzenie poziome: Wsuń rurkę węglową w stabilizatory, a następnie przez otwór w stateczniku pionowym. Upewnij się, że naklejki są skierowane do góry.

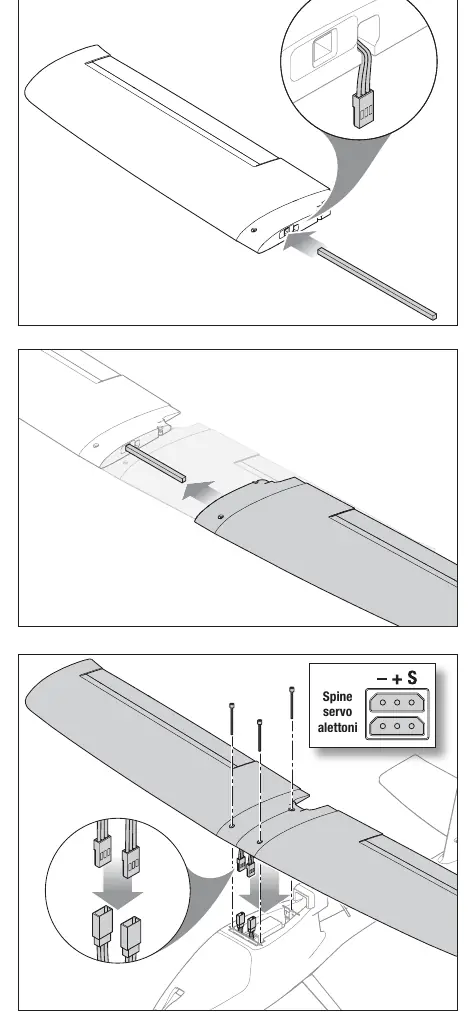

• Skrzydła: Połącz połówki skrzydeł za pomocą łącznika, podłącz przewody serwomechanizmów do kabla Y i przykręć skrzydło do kadłuba śrubami 50 mm.

Przygotowanie do lotu

Przed lotem należy wykonać:

• Instalacja baterii: Umieść baterię w komorze, zabezpiecz rzepem i podłącz do ESC, zachowując polaryzację.
• Środek ciężkości (CG): Upewnij się, że model jest wyważony w punkcie 60–75 mm za krawędzią natarcia skrzydła.
• Bindowanie: Jeśli model nie łączy się z nadajnikiem, użyj wtyczki bindowania w porcie odbiornika i przeprowadź procedurę parowania.
• Test zasięgu: Wykonaj test zasięgu zgodnie z procedurą opisaną w instrukcji, aby upewnić się, że połączenie radiowe jest stabilne.

Tryby lotu SAFE

Model wyposażony jest w technologię SAFE z trzema trybami:

• Początkujący: Ograniczone kąty wychylenia, autopoziomowanie, stabilizacja przy starcie i lądowaniu.
• Pośredni: Mniejsze ograniczenia, brak autopoziomowania.
• Ekspert: Pełna kontrola, brak limitów, możliwość wykonywania akrobacji.

Obsługa w locie

Start powinien odbywać się pod wiatr. W locie należy unikać gwałtownych ruchów drążkami. W razie utraty orientacji użyj przycisku Panic, aby automatycznie wypoziomować model. Lądowanie wykonuje się poprzez stopniowe zmniejszanie mocy silnika i delikatne wyrównanie modelu nad pasem startowym.

Konserwacja i rozwiązywanie problemów

Regularnie sprawdzaj stan śmigła, serwomechanizmów i połączeń kablowych. W przypadku wibracji sprawdź wyważenie śmigła lub stan silnika. Jeśli model nie reaguje, sprawdź naładowanie baterii i poprawność bindowania. Wszelkie naprawy pianki można wykonywać za pomocą kleju CA lub epoksydowego.
