Instrukcja obsługi drona FPV Holybro Kopis Freestyle 4-Inch
Szybki przewodnik po konfiguracji i okablowaniu drona FPV Holybro Kopis Freestyle 4-Inch. Sprawdź schematy połączeń, specyfikację techniczną oraz instrukcje montażu kamery Naked GoPro.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera przewodnik po konfiguracji i okablowaniu drona FPV Holybro Kopis Freestyle 4-Inch. Instrukcja obejmuje specyfikację techniczną komponentów, schematy połączeń dla wersji analogowej i cyfrowej (HD) oraz instrukcję konfiguracji kamery Naked GoPro w oprogramowaniu Betaflight.
Specyfikacja techniczna
Dron wyposażony jest w kontroler lotu Kakute F7 mini V3 oraz regulatory ESC Tekko32 F3 4in1 35A. Kluczowe parametry:
- Kontroler lotu: Procesor STM32F722RET6, żyroskop MPU6000, wbudowany barometr BMP280, 5 portów UART.
- ESC: Obsługa 3-6S LiPo, firmware BLHELI32, prąd ciągły 35A.
- Wersja Analogowa: VTx Holybro Atlatl HV Micro, kamera Foxeer Micro Razer 1200TVL.
- Wersja HD: System Caddx FPV Vista Kit z kamerą Nebula Nano.
Zawartość zestawu
- 1x Dron FPV Kopis
- 8x Śmigła 4023-3
- 1x Pasek do baterii (zainstalowany)
- 1x Uchwyt do kamery Naked GoPro
Schematy połączeń
Instrukcja zawiera szczegółowe schematy okablowania dla następujących elementów:

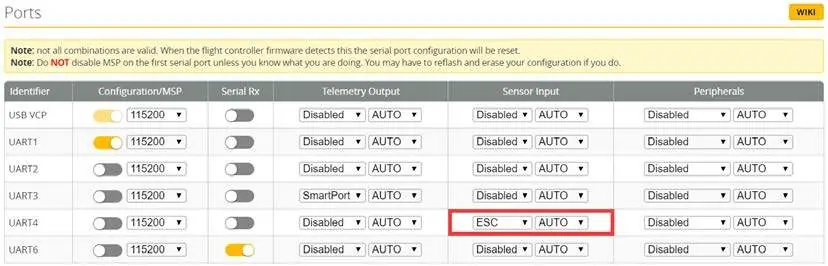

- Digital HD Camera: Podłączenie jednostki DJI Air Unit lub Caddx Vista.
- ESC: Podłączenie zasilania i sygnałów sterujących.

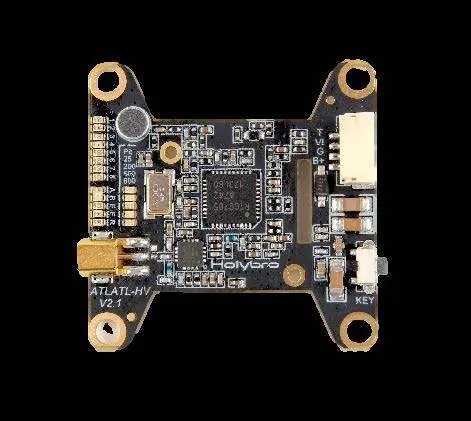

- 5.8G VTx: Podłączenie nadajnika wideo Atlatl HV.

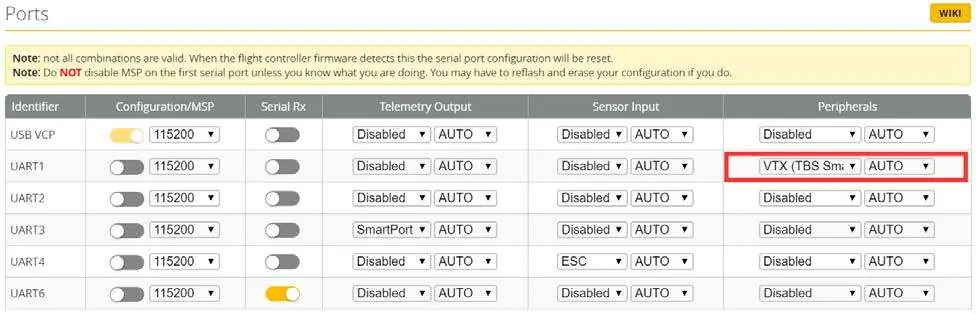

- Analog FPV Camera & Buzzer & LED: Podłączenie kamery analogowej, buzzera oraz taśmy LED.

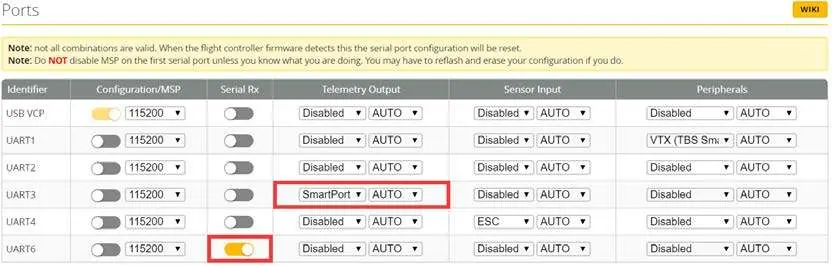

- Receiver: Podłączenie odbiorników TBS Crossfire lub FrSky.
Konfiguracja kamery Naked GoPro
Aby korzystać z kamery Naked GoPro, należy w konsoli CLI programu Betaflight wprowadzić następujące komendy:
resource SERIAL_TX 4 NONEresource PINIO 1 A00set pinio_box = 40,255,255,255save

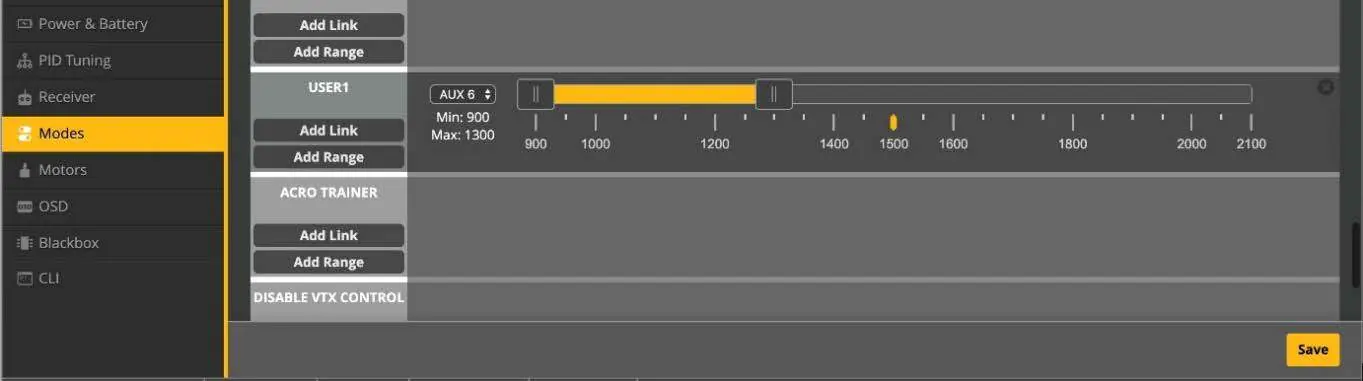

Następnie w zakładce Modes należy skonfigurować tryb USER1 i przypisać go do kanału AUX, co pozwoli na zdalne sterowanie nagrywaniem za pomocą przełącznika na aparaturze.
Gwarancja i serwis
W przypadku stwierdzenia wad fabrycznych, prosimy o kontakt z działem serwisu pod adresem e-mail: [email protected]. Koszty wysyłki do serwisu ponosi użytkownik. Zwroty pieniędzy są możliwe tylko w przypadku zagubienia przesyłki przez firmę kurierską.
Informacje o producencie
Holybro
Praktyczna pomoc
Typowe problemy
Brak obrazu wideo lub problemy z transmisją
Sprawdź poprawność połączeń VTx (Atlatl HV lub Caddx Vista) oraz ustawienia portów w zakładce Ports w Betaflight.
Dron nie reaguje na aparaturę
Upewnij się, że odbiornik (SBUS/Crossfire) jest poprawnie podłączony do odpowiedniego portu UART i skonfigurowany w zakładce Ports.
Przed użyciem
- Sprawdź dokręcenie wszystkich śmigieł.
- Upewnij się, że bateria jest naładowana i zabezpieczona paskiem.
- Sprawdź poprawność konfiguracji w Betaflight przed pierwszym lotem.
- W przypadku zasilania 6S, upewnij się, że zainstalowano kondensator 1000uF 35V.
Parametry w praktyce
- FC: Kakute F7 mini V3
- Kontroler lotu z procesorem STM32F722, obsługujący 5 portów UART.
- ESC: Tekko32 F3 4in1 35A
- Regulator obrotów obsługujący protokół Dshot i napięcie 3-6S.
- VTx: Atlatl HV Micro
- Nadajnik wideo 5.8G z regulowaną mocą wyjściową.
Ilustracje i schematy
- Schematy pokazują fizyczne podłączenie przewodów do kontrolera lotu dla różnych komponentów.
- Zwróć uwagę na kolory przewodów i oznaczenia pinów (GND, 5V, TX, RX, B+).
Zgodność modelu
- Odbiorniki PPM i PWM nie są obsługiwane.
- Zalecane baterie: 650~850mAh 4s.
- Wersja HD wymaga aktywacji przez DJI Assistant 2.
