Instrukcja obsługi oprogramowania HP 11807A,E Option 001

Najważniejsze informacje z instrukcji

Niniejsza instrukcja opisuje konfigurację i obsługę oprogramowania HP 11807A,E Option 001, przeznaczonego do automatycznych testów wydajności RF i audio radiotelefonów FM przy użyciu zestawów testowych HP 8920A, B lub D. Dokument zawiera szczegółowe procedury dostosowywania testów, zarządzania parametrami oraz rozwiązywania problemów technicznych.

Opis oprogramowania

Oprogramowanie HP 11807A,E Option 001 umożliwia szybkie i dokładne testy automatyczne. Metody pomiarowe są zgodne ze standardami EIA/TIA-603 oraz EIA/TIA-204-D. Pakiet zawiera oprogramowanie testowe, kartę pamięci SRAM oraz instrukcję.

Pierwsze uruchomienie i połączenia

Przed rozpoczęciem testów należy skonfigurować zestaw testowy i wykonać odpowiednie połączenia sprzętowe:

• Włącz zestaw testowy (POWER).
• Włóż kartę pamięci HP 11807A/E.

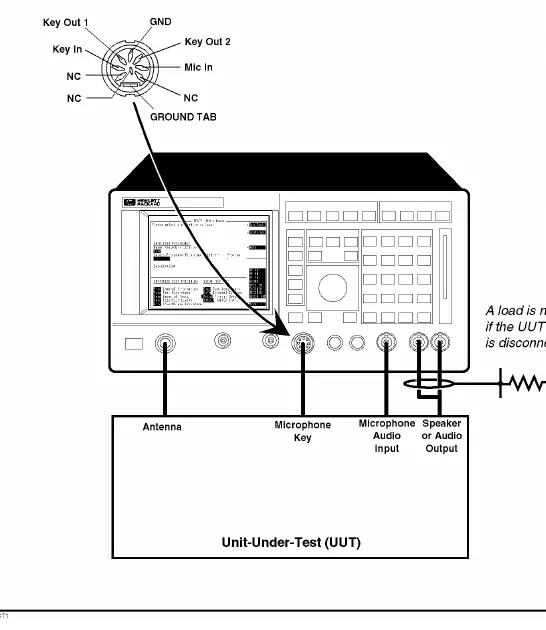

• Podłącz radiotelefon do zestawu testowego zgodnie ze schematem połączeń (wejście antenowe, klucz mikrofonowy, wejście audio mikrofonu, wyjście audio głośnika).

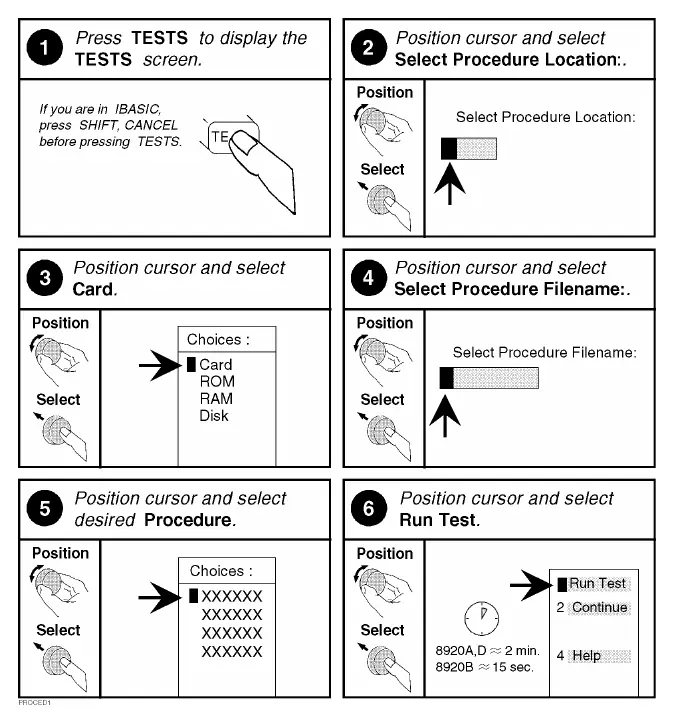

• Wybierz procedurę testową z karty pamięci i uruchom test (k1 - Run Test).

Dostosowywanie testów

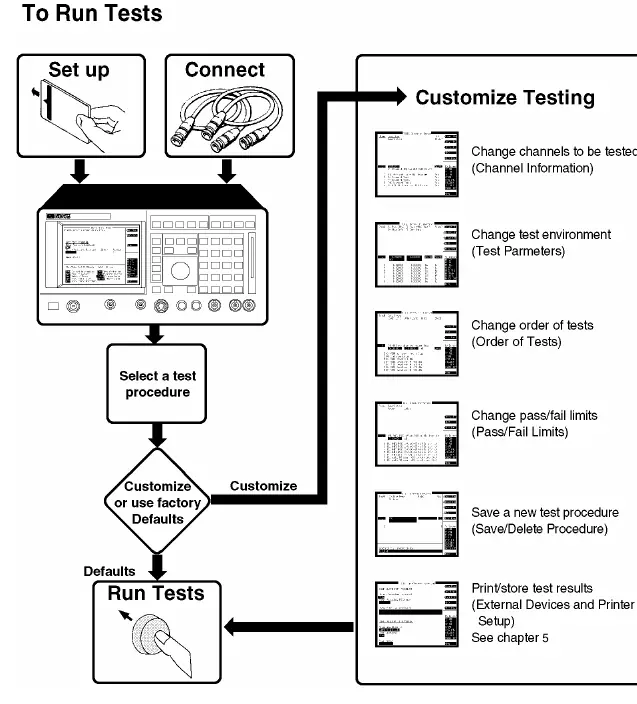

Oprogramowanie pozwala na elastyczne dostosowanie procesu testowego do indywidualnych potrzeb:

• Kolejność testów: Możliwość wstawiania lub usuwania testów z listy.
• Informacje o kanałach: Definiowanie częstotliwości RX/TX oraz parametrów squelch (CTCSS/CDCSS).
• Limity Pass/Fail: Zmiana domyślnych wartości granicznych dla pomiarów.
• Parametry testowe: Optymalizacja środowiska testowego (np. straty kabli, napięcie zasilania).
• Warunki wykonania: Konfiguracja wyświetlania wyników, drukowania oraz zachowania w przypadku awarii testu.

Rozwiązywanie problemów

W przypadku problemów z testowaniem, instrukcja oferuje wsparcie w następujących sytuacjach:

• Procedura testowa nie uruchamia się (sprawdź kartę pamięci i załadowanie pliku).
• Drukarka nie drukuje wyników (sprawdź połączenia i konfigurację portów).
• Radiotelefon nie przechodzi testów audio (sprawdź połączenia i ustawienia parametrów).
• Problemy z funkcją zbierania danych (sprawdź konfigurację External Devices).

Drukowanie i zbieranie danych

Wyniki testów można drukować lub zapisywać na zewnętrznych nośnikach (karta pamięci, dysk, PC). Wymagana jest odpowiednia konfiguracja portów (HP-IB, szeregowy lub równoległy) oraz ustawienie parametrów w menu External Devices.
