Instrukcja serwisowa konsoli Johnson 1X, 1XE, T3X i T-1XE3XE
Kompletna instrukcja serwisowa dla konsol Johnson 1X, 1XE, T3X oraz T-1XE3XE. Zawiera procedury diagnostyczne, kody błędów, instrukcje instalacji komponentów oraz opisy trybów serwisowych.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby wejść w tryby serwisowe, użyj klawiatury numerycznej konsoli. Wpisz √ + [kod] + √. Kody to: 1001 (Manage Mode), 2001 (Engineer Mode), 3001 (Service Mode), 5001 (Test Mode). str. 15, 23
Najważniejsze czynności
- Kalibracja ekranu dotykowego str. 35, 49, 52
- Aktualizacja oprogramowania str. 22
Pierwsze uruchomienie
- Wstępna konfiguracja (Initial Setup) str. 19
Problemy i rozwiązania
Brak odpowiedzi czujnika obrotów rolki.
str. 43Napięcie baterii LCB poniżej 11.2V.
str. 43Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| 0040 | Brak odpowiedzi czujnika obrotów rolki | Sprawdź czujnik RPM | str. 43 |
| 0201 | Niskie napięcie baterii LCB | Sprawdź baterię LCB | str. 43 |
Konserwacja i reset
- Resetowanie ustawień fabrycznych str. 18, 19
Gdzie szukać w PDF
- Spis treści str. 2, 3

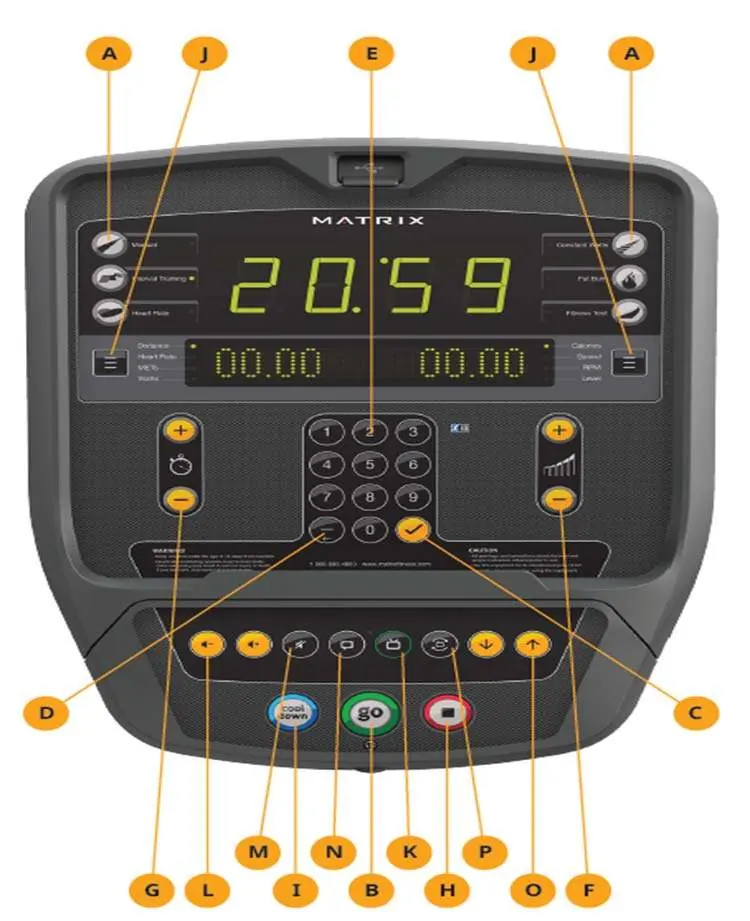

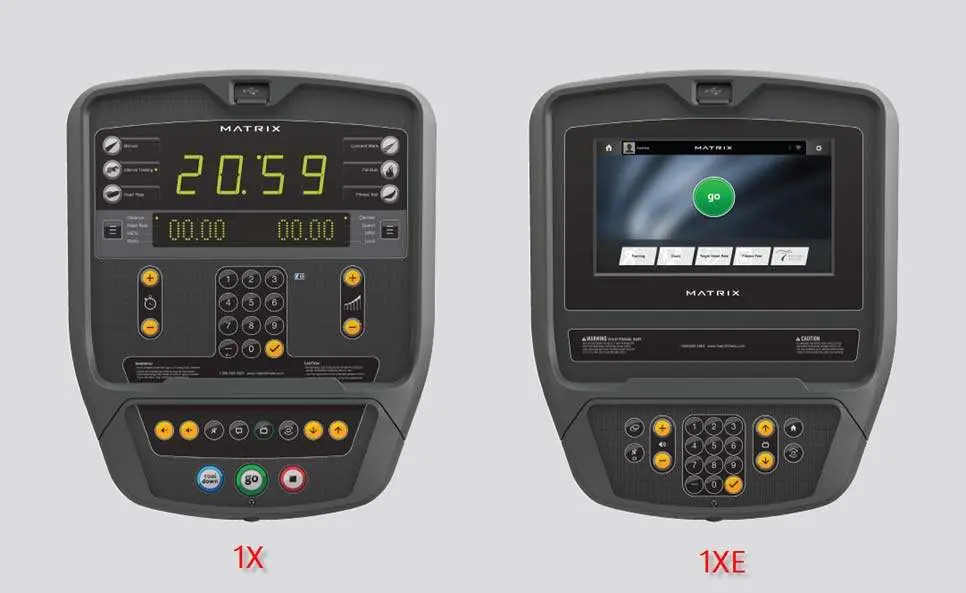

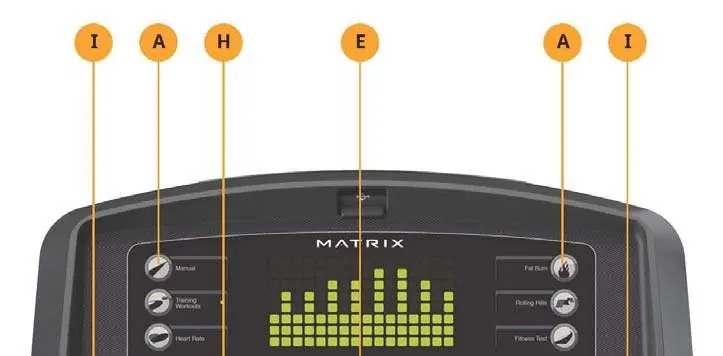

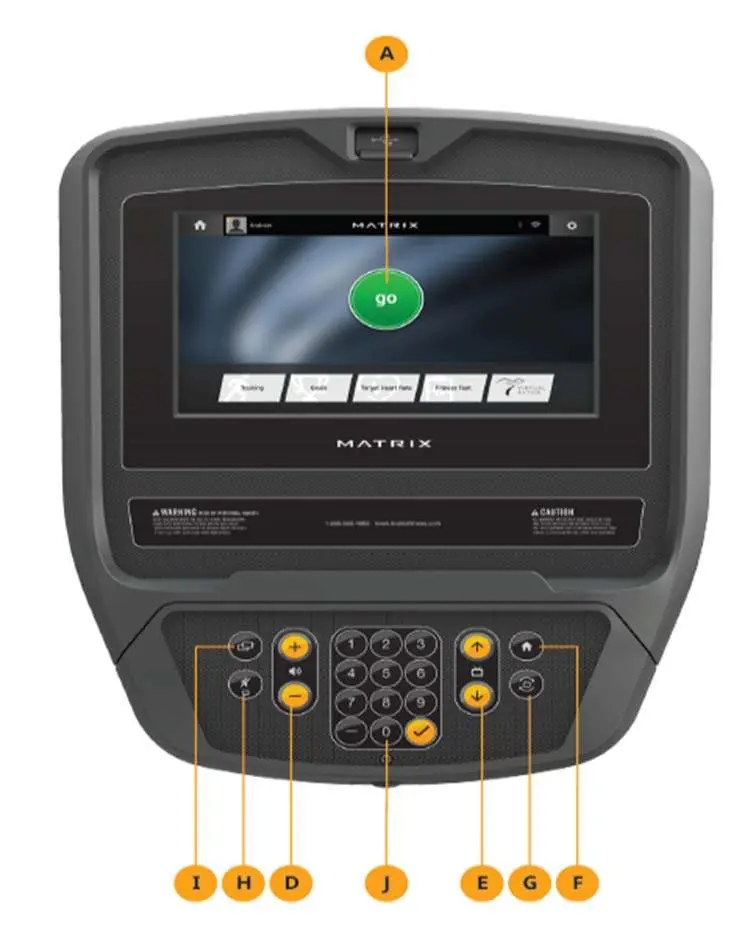

- Opis konsol str. 6, 7, 8, 9
- Tryby serwisowe str. 15, 16, 17, 18
- Rozwiązywanie problemów str. 36, 37, 38, 43
- Instalacja komponentów str. 63, 64, 65, 66
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja serwisowa jest przeznaczona dla techników i personelu serwisowego obsługującego konsole Johnson 1X, 1XE, T3X oraz T-1XE3XE. Dokument zawiera szczegółowe procedury diagnostyczne, kody błędów, instrukcje instalacji modułów (Wi-Fi, Bluetooth, Virtual Active) oraz schematy elektryczne. Przed przystąpieniem do jakichkolwiek prac serwisowych należy upewnić się, że urządzenie jest odłączone od zasilania, chyba że procedura wymaga inaczej.

Tryby serwisowe i diagnostyczne
Konsole posiadają ukryte tryby serwisowe, do których dostęp uzyskuje się poprzez wpisanie odpowiedniego kodu na klawiaturze:
- Manage Mode: √ + 1001 + √
- Engineer Mode: √ + 2001 + √
- Service Mode: √ + 3001 + √
- Test Mode: √ + 5001 + √
W trybach tych można zarządzać ustawieniami użytkownika, aktualizować oprogramowanie, sprawdzać logi błędów oraz przeprowadzać testy sprzętowe (np. klawiatury, wyświetlacza, Wi-Fi).
Rozwiązywanie problemów
Instrukcja zawiera szczegółową listę kodów błędów podzieloną na kategorie:

- Speed Errors: Problemy z czujnikiem obrotów rolki (np. 0040, 0041).
- MCB Errors: Błędy sterownika silnika (np. 0201 - niskie napięcie baterii, 0242 - przegrzanie LCB).
- UCB Errors: Błędy konsoli (np. 0301 - błąd pamięci, 0306 - zablokowana klawiatura).
- Communication Errors: Problemy z komunikacją między konsolą a sterownikiem (np. 04A0, 04B0).
W przypadku problemów z ekranem dotykowym (zawieszenie, zniekształcenia) instrukcja opisuje procedurę kalibracji oraz sprawdzania taśmy sygnałowej.
Instalacja komponentów
Dokument zawiera instrukcje montażu kluczowych podzespołów:




- Moduł Wi-Fi: Montaż w gnieździe, konfiguracja pliku wifi_set.cfg oraz parowanie przez tryb serwisowy.
- Moduł Bluetooth: Montaż płytki sterującej, podłączenie kabla USB i parowanie z urządzeniami mobilnymi.
- Virtual Active (VA): Instalacja karty TF w płycie głównej i konfiguracja w menu konsoli.
Praktyczna pomoc
Typowe problemy
Sprawdź zasilanie, bezpiecznik, połączenia kablowe między konsolą a sterownikiem (LCB) oraz stan generatora.
Sprawdź połączenie czujnika prędkości, upewnij się, że czujnik jest ustawiony w odległości mniejszej niż 5mm od magnesu.
Przeprowadź kalibrację ekranu w trybie serwisowym. Jeśli nie pomaga, sprawdź stan taśmy sygnałowej pod kątem uszkodzeń lub korozji.
Sprawdź konfigurację routera, włącz DHCP, wyłącz filtrowanie MAC lub upewnij się, że sieć nie wymaga uwierzytelniania przez stronę www.
Przed użyciem
- Sprawdź, czy urządzenie jest poprawnie podłączone do zasilania.
- Upewnij się, że wszystkie kable są dobrze dociśnięte.
- Zanotuj numery seryjne konsoli i ramy przed kontaktem z serwisem.
- Usuń folię ochronną z ekranu konsoli przed pierwszym użyciem.
Parametry w praktyce
- Klasa błędu (A, B, C)
- Określa priorytet i rodzaj błędu (A - krytyczny, B - błąd działania, C - błąd komunikacji/konfiguracji).
Ilustracje i schematy
- Schematy elektryczne pokazują połączenia między UCB (konsolą), LCB (sterownikiem silnika) oraz peryferiami (TV, Wi-Fi, czujniki).

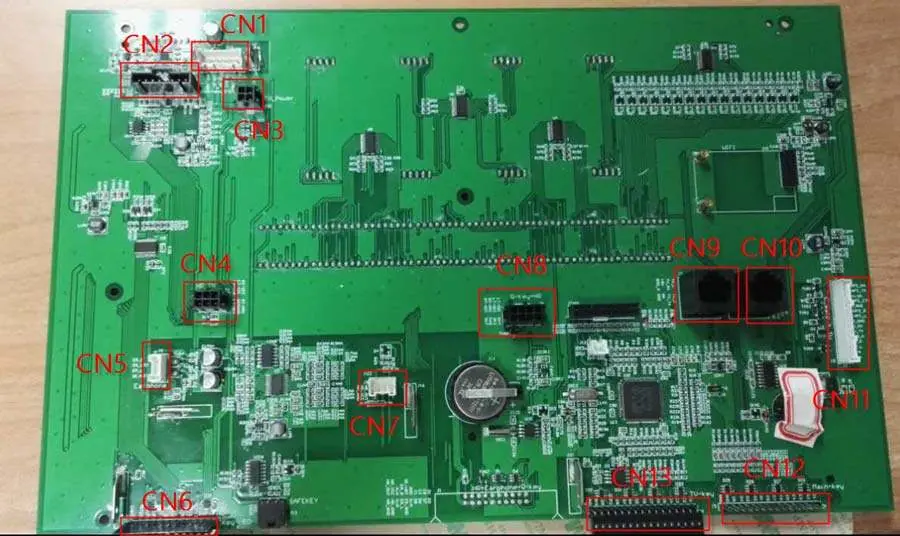

- Diagramy portów (UCB Ports Description) pomagają zidentyfikować gniazda CN1-CN30 na płytach głównych różnych wersji konsol.
Zgodność modelu
- Niektóre funkcje (np. TV) są zależne od zainstalowanego tunera.
- Wersje konsol (1X, 1XE, T3X, T-1XE3XE) mają różne układy portów na płytach głównych.
