Instrukcja montażu zestawu do pracy w niskich temperaturach dla jednostek LG/LD/KG/KD/SG

Kompletny przewodnik instalacji zestawu do pracy w niskich temperaturach (Cold Weather Kit) dla jednostek LG, LD, KG, KD oraz SG. Instrukcja zawiera szczegółowe schematy okablowania, procedury montażu grzałek i przekaźników oraz wytyczne...

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu zestawu do pracy w niskich temperaturach (Cold Weather Kit) w jednostkach typu Packaged Units (LG, LD, KG, KD, SG). Zestaw ten umożliwia pracę zaworu gazowego w warunkach niskich temperatur zewnętrznych. Uwaga: Instalacja musi być przeprowadzona przez licencjonowanego profesjonalnego instalatora HVAC lub odpowiednią agencję serwisową.

Zastosowanie i kompatybilność

Zestaw jest przeznaczony do konkretnych modeli jednostek. Przed przystąpieniem do montażu należy sprawdzić tabelę 1 w instrukcji, aby upewnić się, że posiadany zestaw (o numerze części np. 13X63, 22A51, 31A65) jest kompatybilny z posiadaną jednostką (LGH, KG, LGM, LGT, LD, KD, SG).

Bezpieczeństwo

  • Przed przystąpieniem do prac serwisowych należy odłączyć zasilanie jednostki (Lock-out/tag-out).
  • Należy zachować ostrożność przy pracy z ostrymi krawędziami blachy – zaleca się stosowanie rękawic i odzieży ochronnej.
  • Upewnić się, że wszystkie sterowniki i termostaty są ustawione w pozycji OFF przed konserwacją.
  • Trzymać ręce, włosy i narzędzia z dala od ruchomych części.

Procedury montażu

Instrukcja zawiera szczegółowe kroki montażu dla różnych serii jednostek:

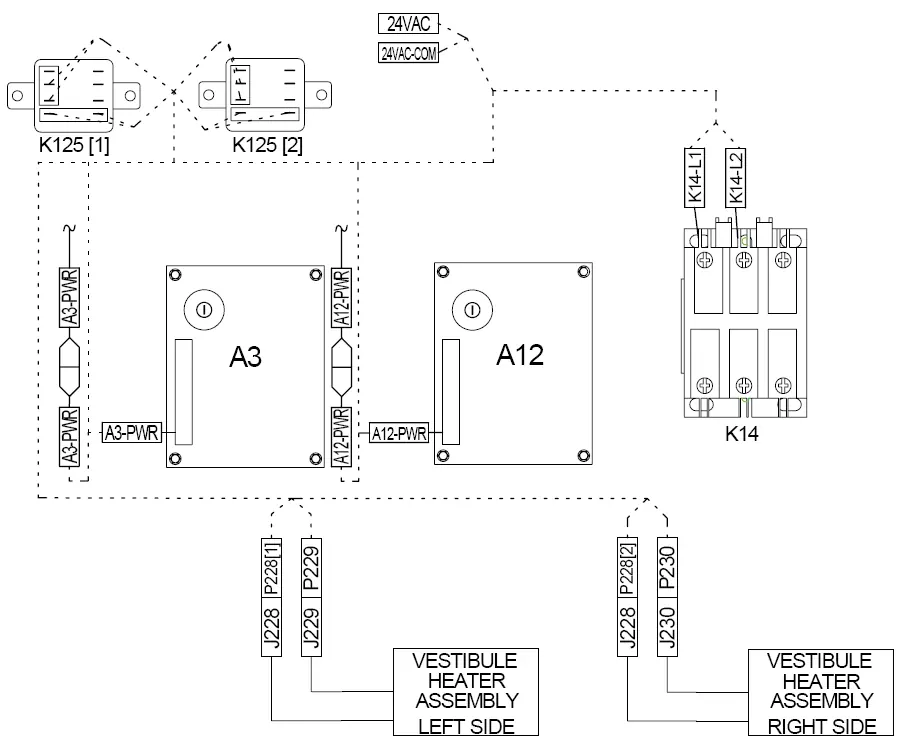

Schemat okablowania zestawu dla jednostek LGH156-360
Schemat okablowania zestawu dla jednostek LGH156-360

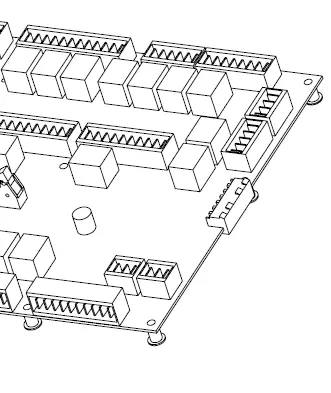

Dodatkowe zdjęcie montażowe ze strony 10
Dodatkowe zdjęcie montażowe ze strony 10

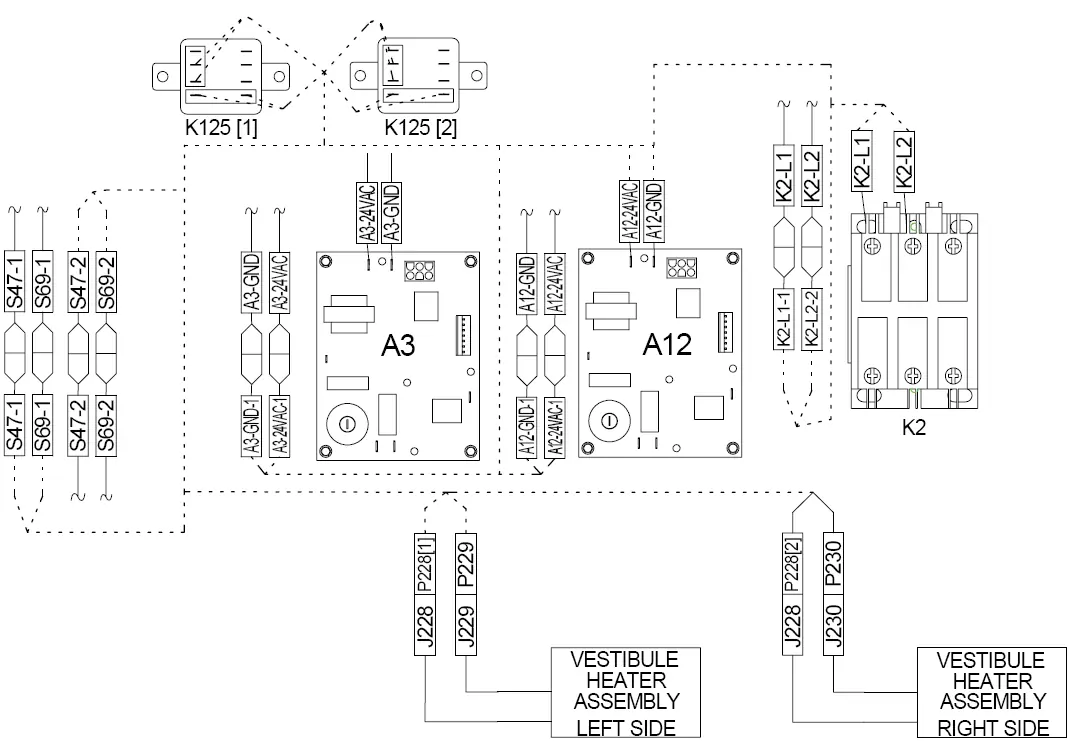

Schemat okablowania zestawu dla jednostek KG, KD 156-300
Schemat okablowania zestawu dla jednostek KG, KD 156-300

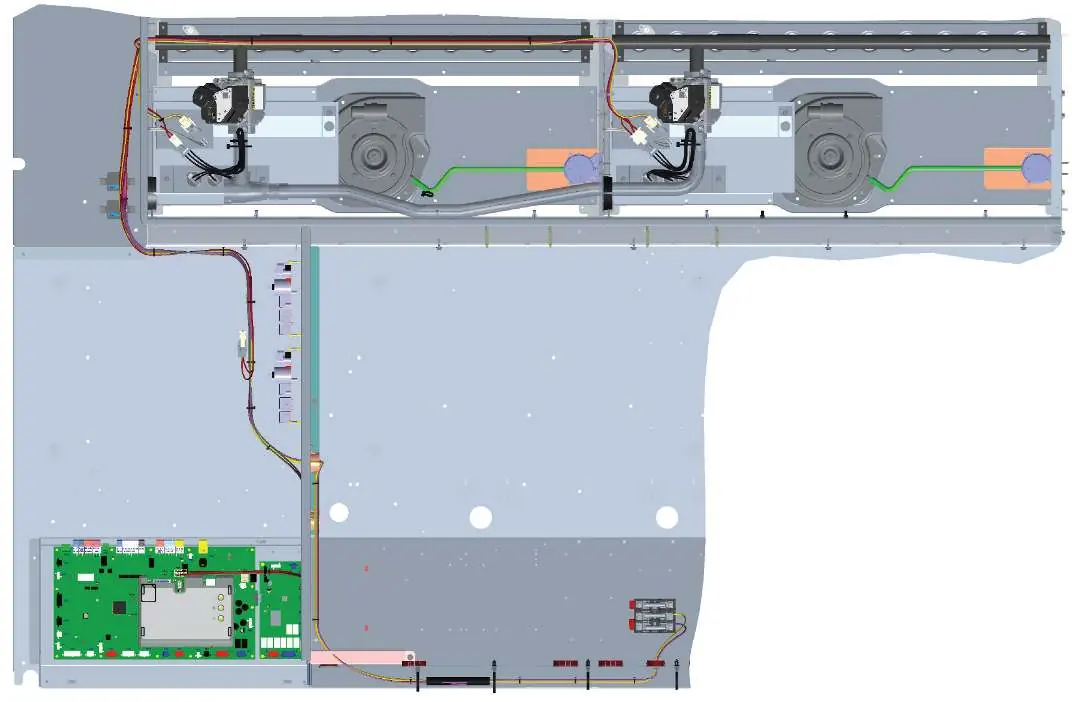

Prowadzenie wiązek przewodów dla jednostek LGX, LDT, LGT, LGM 156-300
Prowadzenie wiązek przewodów dla jednostek LGX, LDT, LGT, LGM 156-300
  • LGH092-150: Obejmuje odłączenie zasilania, montaż grzałki w sekcji grzewczej, instalację przekaźnika K125 w panelu sterowania oraz odpowiednie okablowanie zgodnie z rysunkami 1-4.
  • KG, KD 092-150: Wymaga demontażu górnej części jednostki, poprowadzenia wiązek przewodów przez przepusty oraz instalacji przekaźnika K125.
  • LGM, LGT, LDT 092-150: Procedura obejmuje demontaż pokrywy skrzynki przyłączeniowej grzałki, podłączenie wiązek J/P228 oraz instalację przekaźnika K125.
  • LGH156-300 oraz KG, KD 156-300: Wymaga montażu dwóch zespołów grzałek oraz dwóch przekaźników K125.
  • SG 120: Montaż grzałki i zespołu sterowania w przedziale sterowniczym zgodnie z rysunkami 22-23.

Działanie systemu

System automatycznie zarządza pracą grzałki w zależności od temperatury otoczenia:

  • Poniżej 20°F (-7°C): S61 zamyka obwód.
  • Poniżej -10°F (-23°C): S60 zamyka obwód, zasilając przekaźnik K125 i uruchamiając grzałkę HR6.
  • Powyżej 20°F (-7°C): S60 otwiera obwód, wyłączając grzałkę HR6.
  • Poniżej -20°F (-29°C): S59 otwiera obwód, wyłączając zawór gazowy GV1.
  • Powyżej 10°F (-12°C): S59 zamyka obwód, umożliwiając ogrzewanie.

Informacje o producencie

LG Electronics

Profil marki

Praktyczna pomoc

Typowe problemy

Zawór gazowy nie działa w niskich temperaturach

Sprawdź, czy zestaw do pracy w niskich temperaturach jest poprawnie zainstalowany i czy czujnik S59 działa prawidłowo.

Grzałka HR6 nie uruchamia się

Sprawdź instalację przekaźnika K125 oraz poprawność połączeń przewodów zgodnie ze schematem dla danego modelu jednostki.

Przed użyciem

  • Odłącz całkowicie zasilanie jednostki przed rozpoczęciem prac.
  • Upewnij się, że posiadasz właściwy zestaw dla swojego modelu jednostki (sprawdź Tabelę 1).
  • Zweryfikuj zawartość opakowania zgodnie z listą wysyłkową (Packing List).
  • Załóż rękawice ochronne i odzież ochronną ze względu na ostre krawędzie blachy.
  • Upewnij się, że posiadasz odpowiednie narzędzia do montażu przekaźników i prowadzenia przewodów.

Ilustracje i schematy

  • Rysunki 1-23 przedstawiają szczegółowe schematy okablowania i prowadzenia wiązek dla różnych konfiguracji jednostek (LGH, KG, KD, LGM, LGT, LDT, LGX, SG).
  • Schematy pokazują punkty podłączenia przekaźników K125 oraz prowadzenie przewodów przez przepusty (grommets).

Zgodność modelu

  • Zestaw kompatybilny z jednostkami LG, LD, KG, KD 092-300 oraz SG 120.
  • Wymagane części i sposób okablowania różnią się w zależności od modelu jednostki i standardu SCCR (standard vs high).
