Instrukcja obsługi przełącznika PoE Milleteknik 1U02PM002408OP01

Kompletny przewodnik po konfiguracji i obsłudze zarządzalnego przełącznika PoE Milleteknik 1U02PM002408OP01. Dowiedz się, jak zamontować urządzenie w szafie rack, skonfigurować adres IP, zarządzać portami, VLAN, QoS oraz wykonać reset do...

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Przełącznik PoE Milleteknik 1U02PM002408OP01 to zarządzalne urządzenie 19" 1U. Domyślny adres IP to 192.168.2.1, a dane logowania to admin/admin. str. 1, 4

Najważniejsze czynności

  • Logowanie do panelu konfiguracyjnego str. 4, 6
  • Montaż w szafie rack str. 2

Pierwsze uruchomienie

  • Podłącz zasilanie 24V z tyłu urządzenia, a następnie podłącz kabel sieciowy do komputera. str. 2, 5

Problemy i rozwiązania

Zapomniane hasło lub błędna konfiguracja

Wykonaj reset do ustawień fabrycznych z poziomu interfejsu oprogramowania (Maintenance -> Factory Default).

str. 24

Konserwacja i reset

  • Reset do ustawień fabrycznych wykonuje się w menu Maintenance -> Factory Default. str. 24

Dane techniczne

Parametr Wartość Znaczenie Strony
Zasilanie wejściowe 27.3 V DC (24 V) Napięcie zasilania str. 28
Moc PoE 30.8 W Maksymalna moc na port str. 28

Gdzie szukać w PDF

  • Opis komponentów str. 1
  • Konfiguracja sieciowa str. 4, 5
  • Ustawienia zaawansowane str. 7, 16
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Ekran logowania do przełącznika Strona 6 Panel konfiguracji systemu Strona 7 Konfiguracja portów Strona 9 Dodatkowe zdjęcie montażowe ze strony 11 Strona 11 Konfiguracja PoE Strona 16 Reset do ustawień fabrycznych Strona 24

Najważniejsze informacje

Przełącznik PoE Milleteknik 1U02PM002408OP01 to 8-portowe, zarządzalne urządzenie przeznaczone do montażu w szafach 19-calowych. Zapewnia zasilanie PoE (do 30.8 W na port) oraz transmisję danych. Urządzenie posiada wbudowany interfejs webowy do monitorowania i konfiguracji.

Montaż i instalacja

Urządzenie jest przeznaczone do montażu w szafach typu 19" rack (wysokość 1U). Podczas instalacji należy przestrzegać następujących zasad:

Dodatkowe zdjęcie montażowe ze strony 11
Dodatkowe zdjęcie montażowe ze strony 11
  • Urządzenie należy montować wewnątrz pomieszczeń (klasa środowiskowa 1).
  • Temperatura otoczenia powinna wynosić od +5°C do +40°C.
  • Należy zapewnić co najmniej 100 mm wolnej przestrzeni nad i pod urządzeniem dla zapewnienia odpowiedniej wentylacji.
  • Montaż wymaga dwóch śrub z każdej strony.

Pierwsze uruchomienie i logowanie

Aby uzyskać dostęp do oprogramowania przełącznika, należy wykonać następujące kroki:

Ekran logowania do przełącznika
Ekran logowania do przełącznika
  1. Podłącz zasilanie 24V do złącza na tylnym panelu.
  2. Podłącz komputer do przełącznika za pomocą kabla RJ-45.
  3. Ustaw statyczny adres IP na komputerze w tej samej podsieci co przełącznik (domyślny adres IP przełącznika to 192.168.2.1).
  4. Otwórz przeglądarkę internetową i wpisz adres 192.168.2.1.
  5. Zaloguj się używając domyślnych danych: użytkownik admin, hasło admin.

Konfiguracja oprogramowania

Interfejs webowy umożliwia zaawansowane zarządzanie urządzeniem:

Panel konfiguracji systemu
Panel konfiguracji systemu

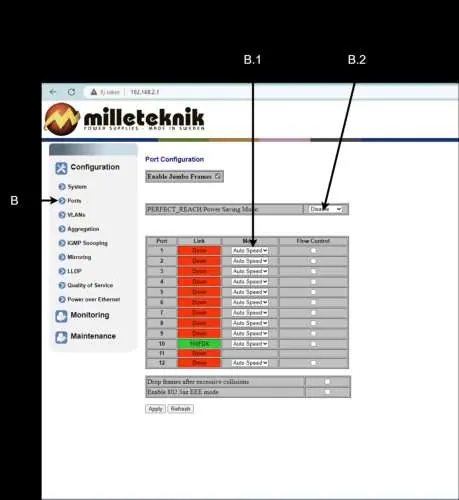

Konfiguracja portów
Konfiguracja portów
Konfiguracja PoE
Konfiguracja PoE
  • System: Konfiguracja podstawowych parametrów sieciowych, DHCP, hasła.
  • Porty: Ustawienia prędkości portów, kontrola przepływu.
  • VLAN: Konfiguracja wirtualnych sieci lokalnych.
  • QoS: Zarządzanie priorytetami ruchu sieciowego.
  • PoE: Włączanie/wyłączanie zasilania PoE na poszczególnych portach.
  • Statystyki: Monitorowanie ruchu na portach.

Uwaga: Zmiany w konfiguracji wymagają kliknięcia przycisku Apply w celu ich zapisania.

Konserwacja i reset

W przypadku problemów z działaniem urządzenia lub konieczności przywrócenia ustawień fabrycznych:

Reset do ustawień fabrycznych
Reset do ustawień fabrycznych
  • Restart (Warm Restart): Ponowne uruchomienie urządzenia bez usuwania konfiguracji.
  • Reset do ustawień fabrycznych (Factory Default): Usuwa wszystkie ustawienia, w tym adres IP. Przed wykonaniem tej operacji zaleca się zapisanie pliku konfiguracyjnego.
  • Aktualizacja oprogramowania: Możliwa z poziomu zakładki Software Upload. Używaj wyłącznie oprogramowania dostarczonego przez wsparcie techniczne Milleteknik.

Dane techniczne

  • Zasilanie wejściowe: 27.3 V DC (24 V).
  • Moc PoE: 30.8 W na port.
  • Wymiary: 44 x 244 x 280 mm.
  • Klasa IP: IP20.

Praktyczna pomoc

Typowe problemy

Brak dostępu do strony konfiguracyjnej

Upewnij się, że komputer ma statyczny adres IP w tej samej podsieci co przełącznik (np. 192.168.2.x, gdzie x nie jest 1).

Utrata ustawień po resecie

Reset do ustawień fabrycznych usuwa wszystkie konfiguracje. Przed resetem wykonaj kopię zapasową pliku konfiguracyjnego.

Przed użyciem

  • Sprawdź, czy szafa rack ma miejsce na jednostkę 1U.
  • Zapewnij 100 mm wolnej przestrzeni nad i pod urządzeniem.
  • Przygotuj kabel RJ-45 do połączenia z komputerem.
  • Ustaw statyczny adres IP na komputerze w sieci 192.168.2.x.

Ilustracje i schematy

  • Panel przedni zawiera 8 portów PoE RJ-45, 2 porty LAN oraz port SFP.
  • Panel tylny służy do podłączenia zasilania 24V oraz wyjść obciążenia.
