Instrukcja montażu kinkietu Minka Lavery 5282-788 Atella
Instrukcja montażu kinkietu Minka Lavery 5282-788 Atella. Dowiedz się, jak bezpiecznie podłączyć przewody, zamontować płytę montażową oraz zainstalować żarówki i elementy dekoracyjne.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Montaż kinkietu polega na przykręceniu płyty montażowej do puszki, podłączeniu przewodów zgodnie z kolorami (lub uziemieniem), zamocowaniu tylnej płyty oraz instalacji kryształowych elementów i żarówek E12. str. 1
Najważniejsze czynności
- Wyłączenie zasilania str. 1
- Podłączenie przewodów str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Typ żarówki | E12 | Gwint żarówki | str. 1 |
| Moc maksymalna | 60W | Maksymalna moc na żarówkę | str. 1 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Instrukcja montażu str. 1
Spis treści
Najważniejsze informacje z instrukcji
Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników lub wyłączniku automatycznym. Niniejsza instrukcja dotyczy montażu kinkietu Minka Lavery 5282-788. Należy pamiętać, aby nie przekraczać maksymalnej mocy żarówek określonej w specyfikacji.
Przygotowanie do montażu
Przed rozpoczęciem pracy upewnij się, że posiadasz wszystkie niezbędne narzędzia oraz czyste miejsce do rozpakowania elementów oprawy. Zachowaj ostrożność, aby nie zgubić drobnych części montażowych.
Montaż kinkietu
- Zdejmij płytę montażową (A) z tylnej płyty (C), odkręcając śruby (D) znajdujące się po bokach.
- Przymocuj płytę montażową (A) do puszki przyłączeniowej (JB) za pomocą śrub (B). Upewnij się, że otwory gwintowane znajdują się na górze i na dole, a płyta jest wypoziomowana.
- Strona płyty montażowej (A) z oznaczeniem "GND" oraz dwoma wypukłymi punktami musi być skierowana na zewnątrz.
Podłączenie przewodów
Podłącz przewody elektryczne zgodnie ze schematem (Fig. 2):
- Jeśli puszka przyłączeniowa posiada przewód uziemiający (zielony lub miedziany), podłącz do niego przewód uziemiający oprawy.
- W przeciwnym razie podłącz przewód uziemiający oprawy bezpośrednio do płyty montażowej (A) za pomocą dołączonej zielonej śruby.
- Upewnij się, że wszystkie połączenia są zabezpieczone, a następnie starannie wsuń je do puszki przyłączeniowej (JB).
Wykończenie i instalacja żarówek
- Nałóż tylną płytę (E) na płytę montażową (A), wyrównując otwory.
- Zabezpiecz tylną płytę (E) za pomocą wcześniej wykręconych śrub (D).
- Zainstaluj elementy dekoracyjne: nałóż kryształową miseczkę (cb) na tuleję świecy (cs). Powtarzaj czynność dla wszystkich elementów.
- Wkręć 2 żarówki z gwintem E12 o mocy do 60W każda (lub odpowiedniki LED/CFL). Nie przekraczaj maksymalnej mocy znamionowej.
Informacje o producencie
Minka Lavery
Praktyczna pomoc
Typowe problemy
Brak uziemienia w puszce przyłączeniowej
Podłącz przewód uziemiający oprawy bezpośrednio do płyty montażowej (A) za pomocą dołączonej zielonej śruby.
Trudności z wypoziomowaniem płyty montażowej
Użyj poziomicy przyłożonej do boku płyty montażowej (A) przed ostatecznym dokręceniem śrub montażowych.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników.
- Sprawdź, czy puszka przyłączeniowa jest poprawnie zamontowana.
- Przygotuj żarówki E12 (maks. 60W każda).
- Upewnij się, że posiadasz wszystkie elementy zestawu (płyta montażowa, śruby, elementy dekoracyjne).
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Moc maksymalna
- 60W na jedną żarówkę
Ilustracje i schematy

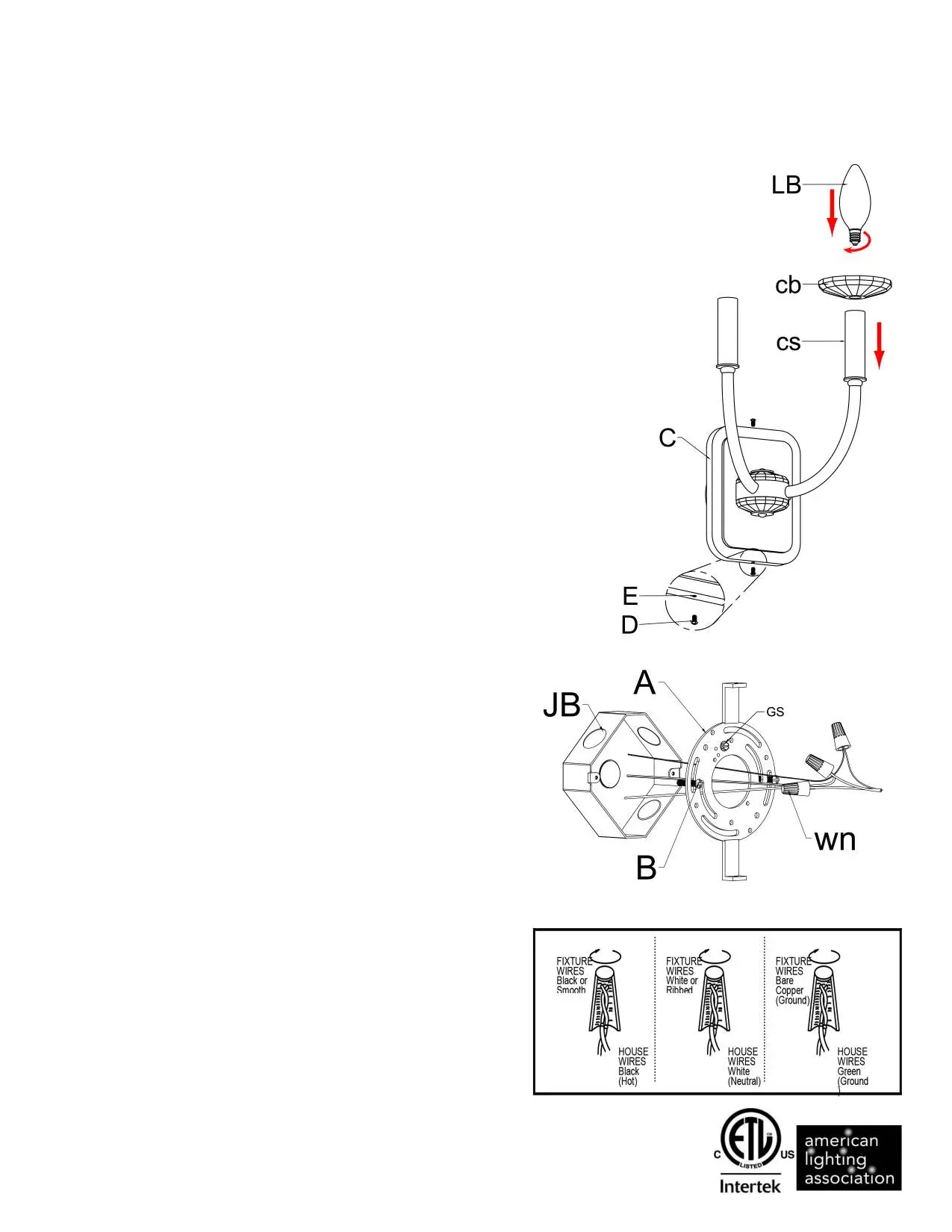

- Fig. 1 przedstawia proces montażu płyty do puszki oraz instalację elementów dekoracyjnych.
