Instrukcja montażu lampy łazienkowej Minka Lavery 2001/2002-77-L
Dowiedz się, jak bezpiecznie zamontować lampę łazienkową Minka Lavery 2001/2002-77-L. Instrukcja zawiera szczegółowe kroki instalacji, schemat podłączenia przewodów oraz informacje o kompatybilności ze ściemniaczami.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu lampy łazienkowej Minka Lavery 2001/2002-77-L, w tym podłączenie elektryczne oraz montaż klosza. str. 1
Najważniejsze czynności
- Wyłącz zasilanie przed rozpoczęciem prac str. 1
- Podłącz przewody zgodnie ze schematem (Fig. 2) str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Kompatybilność ściemniania | ELV / LED | Współpracuje ze ściemniaczami ELV lub LED | str. 1 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Instrukcja montażu str. 1
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do montażu lampy Minka Lavery 2001/2002-77-L należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników lub wyłączniku automatycznym. Lampa jest przystosowana do współpracy ze ściemniaczami typu ELV oraz ściemniaczami kompatybilnymi z technologią LED.
Montaż płyty montażowej
- Wyłącz zasilanie w skrzynce bezpieczników i usuń starą oprawę oświetleniową wraz z elementami montażowymi.
- Rozpakuj nową lampę i ułóż wszystkie części w czystym miejscu, aby uniknąć zgubienia drobnych elementów.
- Poluzuj śruby (D), aby oddzielić płytę montażową (A) od korpusu lampy (C).
- Przymocuj płytę montażową (A) do puszki przyłączeniowej (brak w zestawie) za pomocą śrub montażowych (B). Upewnij się, że strona płyty oznaczona jako "GND" jest skierowana na zewnątrz.
Podłączenie przewodów
Podłącz przewody elektryczne zgodnie ze schematem:
- Przewód czarny lub gładki (Lampa): do przewodu czarnego (pod napięciem) w instalacji domowej.
- Przewód biały lub żebrowany (Lampa): do przewodu białego (neutralnego) w instalacji domowej.
- Przewód zielony lub miedziany (Lampa): do przewodu zielonego (uziemienie) w instalacji domowej. Jeśli puszka nie posiada przewodu uziemiającego, podłącz przewód uziemiający lampy bezpośrednio do płyty montażowej (A) za pomocą dołączonej zielonej śruby.
Po podłączeniu starannie schowaj przewody wewnątrz puszki przyłączeniowej.
Wykończenie instalacji
- Umieść korpus lampy (C) na płycie montażowej (A) i zabezpiecz go śrubami (D).
- Przełóż śruby (E) przez uszczelki plastikowe (F) oraz klosz szklany (G), a następnie zabezpiecz całość na radiatorze (H).
- Przywróć zasilanie i przetestuj działanie lampy.
Informacje o producencie
Minka Lavery
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź, czy zasilanie zostało przywrócone w skrzynce bezpieczników oraz czy wszystkie połączenia przewodów są poprawne i zabezpieczone.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników
- Przygotuj miejsce pracy
- Upewnij się, że posiadasz odpowiednie narzędzia
- Sprawdź, czy puszka przyłączeniowa jest kompatybilna
Pokaż więcej Pokaż mniej
Ilustracje i schematy

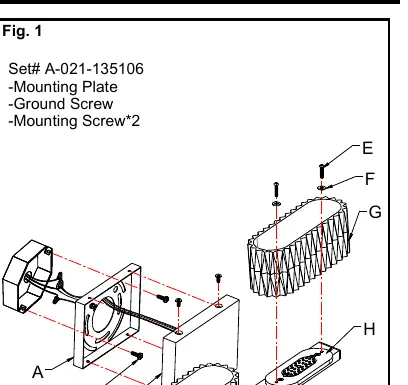

- Fig. 1: Przedstawia montaż płyty montażowej do puszki oraz mocowanie korpusu lampy.
