Instrukcja montażu lampy ściennej LED Minka Lavery 2012-66A-L

Dowiedz się, jak bezpiecznie zamontować i podłączyć lampę ścienną LED Minka Lavery 2012-66A-L. Instrukcja zawiera schematy połączeń elektrycznych oraz procedurę wymiany modułu LED.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Lampa ścienna Minka Lavery 2012-66A-L wymaga montażu na ścianie z podłączeniem do puszki elektrycznej. Instalacja obejmuje przykręcenie płyty montażowej, podłączenie przewodów zgodnie ze schematem kolorów oraz zamocowanie korpusu lampy. Wymiana modułu LED jest możliwa i powinna być wykonana przez wykwalifikowanego elektryka. str. 1

Najważniejsze czynności

  • Montaż płyty montażowej str. 1
  • Podłączenie przewodów str. 1
  • Wymiana modułu LED str. 1

Konserwacja i reset

  • Wymiana modułu LED str. 1
Pokaż 2 kolejne odpowiedzi Pokaż mniej

Dane techniczne

Parametr Wartość Znaczenie Strony
Kompatybilność ściemniania ELV / LED Dimmable with ELV and/or LED compatible wall dimmer switches. str. 1

Gdzie szukać w PDF

  • Instrukcja montażu i wymiany LED str. 1
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników lub wyłączniku automatycznym. Lampa jest przeznaczona do montażu na ścianie i wymaga podłączenia do puszki przyłączeniowej. Urządzenie jest ściemnialne przy użyciu kompatybilnych ściemniaczy ściennych typu ELV lub LED.

Montaż lampy

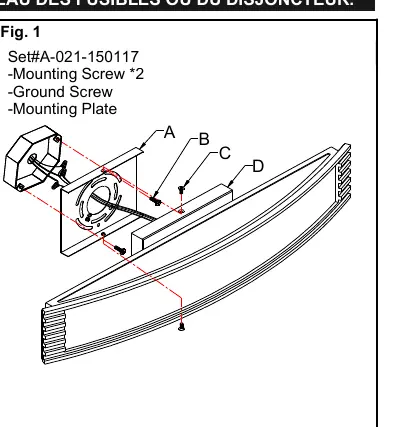

Schemat montażu płyty montażowej i korpusu lampy
Schemat montażu płyty montażowej i korpusu lampy
  1. Wyłącz zasilanie w skrzynce bezpieczników.
  2. Rozpakuj urządzenie i przygotuj wszystkie części.
  3. Poluzuj śruby (C), aby zdjąć płytę montażową (A) z korpusu lampy (D).
  4. Przymocuj płytę montażową (A) do puszki przyłączeniowej za pomocą śrub montażowych (B). Strona płyty oznaczona jako "GND" musi być skierowana na zewnątrz.
  5. Po wykonaniu połączeń elektrycznych, umieść korpus lampy (D) na płycie montażowej (A) i zabezpiecz go śrubami (C).

Podłączenie elektryczne

Podłączenie przewodów powinno odbywać się zgodnie z poniższymi zasadami:

Schemat połączeń przewodów elektrycznych
Schemat połączeń przewodów elektrycznych
  • Przewód czarny lub gładki lampy do przewodu czarnego (pod napięciem) w puszce.
  • Przewód biały lub żebrowany lampy do przewodu białego (neutralnego) w puszce.
  • Przewód uziemiający (zielony lub miedziany) lampy do przewodu uziemiającego w puszce. Jeśli puszka nie posiada uziemienia, podłącz przewód uziemiający lampy bezpośrednio do płyty montażowej (A) za pomocą dołączonej zielonej śruby.
  • Starannie wsuń złącza przewodów do puszki przyłączeniowej.

Wymiana modułu LED

Wymiana modułu LED powinna być przeprowadzana przez wykwalifikowanego elektryka bez konieczności przecinania przewodów:

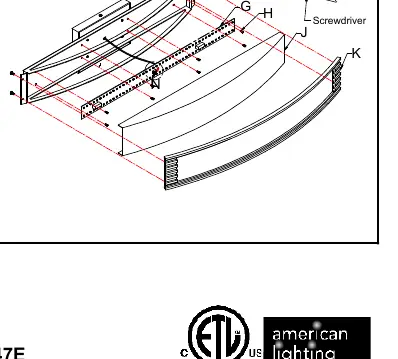

Schemat wymiany modułu LED
Schemat wymiany modułu LED
  1. Wyłącz zasilanie.
  2. Odkręć śruby (C) i zdejmij korpus lampy z płyty montażowej.
  3. Poluzuj śruby (E), zdejmij płytę prostokątną (K) oraz klosz akrylowy (J).
  4. Naciśnij przycisk oznaczony "L" na szybkozłączu modułu LED (G) za pomocą śrubokręta, aby odłączyć czarny przewód, a następnie odłącz biały przewód oznaczony "N".
  5. Poluzuj śruby (H) i ostrożnie wyjmij moduł LED (G).
  6. Zamontuj nowy moduł, wykonując powyższe kroki w odwrotnej kolejności.

Informacje o producencie

Minka Lavery

Profil marki

Praktyczna pomoc

Typowe problemy

Brak uziemienia w puszce przyłączeniowej

Podłącz przewód uziemiający lampy bezpośrednio do płyty montażowej (A) za pomocą dołączonej zielonej śruby.

Trudności z wymianą modułu LED

Wymiana powinna być wykonana przez wykwalifikowanego elektryka. Użyj śrubokręta, aby nacisnąć przycisk "L" na szybkozłączu w celu odłączenia przewodów.

Przed użyciem

  • Wyłącz zasilanie w skrzynce bezpieczników lub wyłączniku automatycznym.
  • Upewnij się, że posiadasz odpowiednie narzędzia (śrubokręt).
  • Sprawdź, czy puszka przyłączeniowa jest kompatybilna z płytą montażową.
  • Upewnij się, że posiadasz ściemniacz kompatybilny z technologią LED/ELV, jeśli planujesz regulację jasności.
Pokaż więcej Pokaż mniej

Parametry w praktyce

Płyta montażowa (GND)
Strona oznaczona jako GND musi być skierowana na zewnątrz podczas montażu.

Ilustracje i schematy

  • Fig. 1: Schemat montażu płyty do puszki i mocowania korpusu lampy.
  • Fig. 2: Schemat połączeń elektrycznych (faza, neutralny, uziemienie).
  • Fig. 3: Instrukcja demontażu klosza i wymiany modułu LED.

Zgodność modelu

  • Wymaga puszki przyłączeniowej (brak w zestawie).
  • Wymaga kompatybilnego ściemniacza dla funkcji regulacji jasności.
