Instrukcja montażu lampy ściennej LED Minka Lavery 2011-66A-L
Szybki przewodnik instalacji i wymiany modułu LED dla lampy Minka Lavery 2011-66A-L. Dowiedz się, jak bezpiecznie zamontować oprawę, podłączyć przewody i wymienić źródło światła.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lampa Minka Lavery 2011-66A-L jest montowana do puszki przyłączeniowej za pomocą płytki montażowej. Wymaga wyłączenia zasilania przed instalacją i obsługuje ściemniacze ELV/LED. str. 1
Najważniejsze czynności
- Montaż płytki montażowej str. 1
- Podłączenie przewodów str. 1
- Wymiana modułu LED str. 1
Konserwacja i reset
- Wymiana modułu LED wymaga odłączenia zasilania, zdjęcia klosza i użycia śrubokręta do zwolnienia szybkozłączy. str. 1
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Ściemnianie | ELV / LED | Kompatybilność ze ściemniaczami | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu i wymiany str. 1
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu oraz serwisowania lampy ściennej LED Minka Lavery 2011-66A-L. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników lub wyłączniku automatycznym. Lampa jest kompatybilna ze ściemniaczami typu ELV oraz ściemniaczami LED.
Montaż oprawy
- Wyłącz zasilanie i zdemontuj starą oprawę.
- Odkręć śruby (C), aby oddzielić płytkę montażową (A) od korpusu lampy (D).
- Przymocuj płytkę montażową (A) do puszki przyłączeniowej za pomocą śrub (B). Upewnij się, że strona płytki oznaczona jako "GND" jest skierowana na zewnątrz.
- Podłącz przewody elektryczne zgodnie ze schematem: czarny do gorącego, biały do neutralnego, zielony/miedź do uziemienia.
- Wsuń złącza przewodów do puszki przyłączeniowej.
- Umieść korpus lampy (D) na płytce montażowej (A) i zabezpiecz śrubami (C).
Wymiana modułu LED
Wymiana modułu LED powinna być przeprowadzona przez wykwalifikowanego elektryka.
- Wyłącz zasilanie.
- Zdejmij korpus lampy (D) z płytki montażowej (A) i odłącz przewody.
- Odkręć śruby (E), aby zdjąć płytkę (K) oraz klosz akrylowy (J).
- Użyj śrubokręta, aby nacisnąć przycisk "L" na szybkozłączu modułu LED (G) i odłącz czarny przewód. Następnie odłącz biały przewód oznaczony "N".
- Odkręć śruby (H) i wyjmij moduł LED (G).
- Zamontuj nowy moduł, wykonując powyższe kroki w odwrotnej kolejności.
Informacje o producencie
Minka Lavery
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po montażu
Sprawdź poprawność połączeń przewodów w puszce przyłączeniowej oraz upewnij się, że zasilanie jest włączone.
Migotanie światła
Upewnij się, że używany ściemniacz jest kompatybilny z technologią LED lub ELV.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników
- Przygotuj śrubokręt
- Sprawdź, czy puszka przyłączeniowa jest gotowa do montażu
- Upewnij się, że posiadasz wszystkie elementy zestawu (płytka, śruby)
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Kompatybilność ściemniania
- Lampa współpracuje ze ściemniaczami typu ELV oraz ściemniaczami LED.
- Oznaczenie GND
- Strona płytki montażowej z napisem GND musi być skierowana na zewnątrz.
Ilustracje i schematy

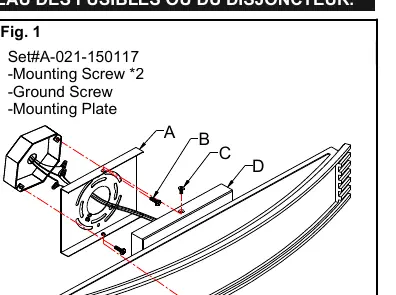

- Fig. 1: Schemat montażu płytki do puszki i mocowania korpusu lampy.
- Fig. 2: Schemat poprawnego łączenia przewodów (czarny-gorący, biały-neutralny, zielony-uziemienie).

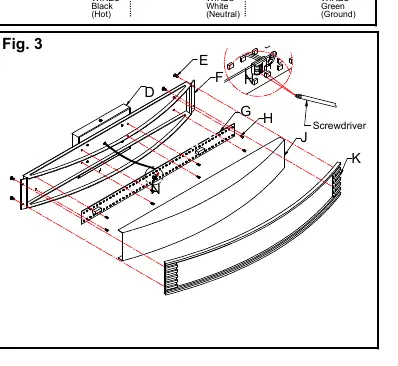

- Fig. 3: Instrukcja demontażu klosza i wymiany modułu LED za pomocą szybkozłączy.
Zgodność modelu
- Wymaga puszki przyłączeniowej (brak w zestawie).
- Wymiana modułu LED wymaga wykwalifikowanego elektryka.
