Instrukcja montażu lampy łazienkowej Minka Lavery 2003/2004-77-L
Dowiedz się, jak bezpiecznie zamontować lampę łazienkową Minka Lavery 2003/2004-77-L. Instrukcja zawiera szczegółowe kroki instalacji, schemat podłączenia przewodów oraz informacje o kompatybilności ze ściemniaczami.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu lampy ściennej Minka Lavery 2003/2004-77-L, w tym sposób mocowania płyty montażowej, podłączenia przewodów elektrycznych oraz montażu klosza. str. 1
Najważniejsze czynności
- Wyłącz zasilanie przed rozpoczęciem prac str. 1
- Podłącz przewody zgodnie ze schematem (czarny-czarny, biały-biały, zielony-zielony) str. 1
Problemy i rozwiązania
Lampa nie działa
Sprawdź połączenia przewodów i upewnij się, że zasilanie jest włączone.
str. 1Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Kompatybilność ściemniania | ELV / LED | Lampa współpracuje ze ściemniaczami typu ELV lub kompatybilnymi z LED | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu str. 1
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do montażu lampy Minka Lavery 2003/2004-77-L należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników lub wyłączniku głównym. Lampa jest przystosowana do współpracy ze ściemniaczami typu ELV oraz ściemniaczami kompatybilnymi z technologią LED.
Przygotowanie i montaż
- Wyłącz zasilanie i usuń starą oprawę oświetleniową wraz z elementami montażowymi.
- Rozpakuj nową lampę i upewnij się, że posiadasz wszystkie elementy.
- Poluzuj śruby (D), aby oddzielić płytę montażową (A) od korpusu lampy (C).
- Przyłóż płytę montażową (A) do ściany, zaznacz miejsca na kołki rozporowe (I), wywierć otwory i umieść w nich kołki.
- Przymocuj płytę montażową (A) do puszki przyłączeniowej za pomocą śrub (B). Upewnij się, że strona płyty oznaczona jako "GND" jest skierowana na zewnątrz.
- Zabezpiecz płytę montażową (A) wkrętami (J) wkręcanymi w kołki rozporowe (I).
Podłączenie elektryczne
Podłącz przewody zgodnie ze schematem:
- Przewód fazowy (Hot): Czarny przewód lampy do czarnego przewodu instalacji domowej.
- Przewód neutralny (Neutral): Biały przewód lampy do białego przewodu instalacji domowej.
- Przewód uziemiający (Ground): Zielony lub miedziany przewód lampy do zielonego przewodu uziemiającego w puszce. Jeśli puszka nie posiada uziemienia, podłącz przewód uziemiający lampy bezpośrednio do płyty montażowej (A) za pomocą dołączonej zielonej śruby.
Po podłączeniu starannie schowaj przewody wewnątrz puszki przyłączeniowej.
Wykończenie instalacji
- Umieść korpus lampy (C) na płycie montażowej (A) i zabezpiecz śrubami (D).
- Przełóż śruby (E) przez plastikowe uszczelki (F) oraz klosz (G), a następnie przykręć je do radiatora (H).
- Włącz zasilanie i przetestuj działanie lampy.
Informacje o producencie
Minka Lavery
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź, czy zasilanie w skrzynce bezpieczników jest włączone oraz czy wszystkie połączenia przewodów są poprawne i zabezpieczone.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników przed rozpoczęciem prac
- Upewnij się, że posiadasz odpowiednią puszkę przyłączeniową
- Przygotuj wiertarkę do montażu kołków rozporowych
- Sprawdź, czy posiadasz ściemniacz kompatybilny z LED/ELV (opcjonalnie)
Pokaż więcej Pokaż mniej
Ilustracje i schematy

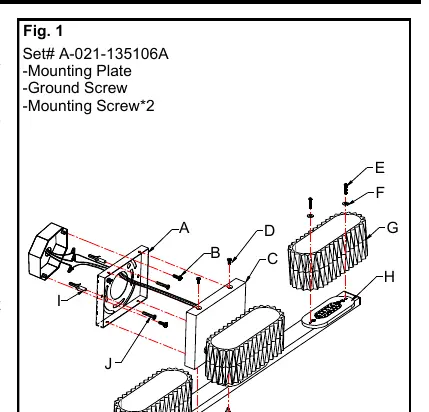

- Rysunek 1 przedstawia montaż płyty montażowej do ściany oraz mocowanie korpusu lampy.
- Rysunek 2 pokazuje schemat łączenia przewodów: czarny z czarnym, biały z białym, zielony/miedź z zielonym.
Zgodność modelu
- Lampa jest ściemnialna przy użyciu ściemniaczy ELV lub kompatybilnych z LED.
