Instrukcja montażu lampy łazienkowej Minka Lavery 2003-77-L
Kompletny przewodnik instalacji lampy łazienkowej Minka Lavery 2003-77-L. Dowiedz się, jak bezpiecznie zamontować płytę montażową, podłączyć przewody elektryczne oraz zainstalować klosz.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instalacja polega na zamontowaniu płyty montażowej do ściany, podłączeniu przewodów (zgodnie z kolorami: czarny-czarny, biały-biały, zielony-uziemienie) oraz przykręceniu korpusu lampy i klosza. str. 1
Najważniejsze czynności
- Wyłącz zasilanie przed rozpoczęciem prac. str. 1
- Podłącz przewód uziemiający do puszki lub płyty montażowej. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Ściemnianie | ELV / LED | Kompatybilna ze ściemniaczami ELV i LED | str. 1 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Instrukcja montażu str. 1
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników lub wyłączniku głównym. Lampa jest przeznaczona do montażu na ścianie. Upewnij się, że posiadasz odpowiednią puszkę przyłączeniową (nie jest dołączona do zestawu).
Montaż lampy
- Wyłącz zasilanie i zdemontuj starą oprawę oświetleniową wraz z elementami montażowymi.
- Rozpakuj nową lampę i upewnij się, że posiadasz wszystkie części.
- Poluzuj śruby (D), aby oddzielić płytę montażową (A) od korpusu lampy (C).
- Przyłóż płytę montażową (A) do ściany i zaznacz miejsca na kołki rozporowe (I). Wywierć otwory i umieść w nich kołki.
- Przymocuj płytę montażową (A) do puszki przyłączeniowej za pomocą śrub montażowych (B). Strona płyty oznaczona jako "GND" musi być skierowana na zewnątrz.
- Zabezpiecz płytę montażową (A) wkrętami do drewna (J) wkręcanymi w kołki rozporowe (I).
Podłączenie przewodów
Podłącz przewody elektryczne zgodnie z poniższym schematem, upewniając się, że wszystkie połączenia są zabezpieczone:
- Przewód czarny (lub gładki) lampy: do przewodu czarnego (pod napięciem) w puszce.
- Przewód biały (lub żebrowany) lampy: do przewodu białego (neutralnego) w puszce.
- Przewód zielony (lub miedziany) lampy: do przewodu uziemiającego (zielonego lub miedzianego) w puszce. Jeśli puszka nie posiada uziemienia, podłącz przewód uziemiający lampy bezpośrednio do płyty montażowej (A) za pomocą dołączonej zielonej śruby.
Po podłączeniu ostrożnie wsuń przewody do wnętrza puszki przyłączeniowej.
Wykończenie instalacji
- Umieść korpus lampy (C) na płycie montażowej (A) i zabezpiecz śrubami (D).
- Wsuń śruby (E) przez plastikowe uszczelki (F) oraz klosz (G) i zabezpiecz je na radiatorze (H).
- Włącz zasilanie i przetestuj działanie lampy.
Dane techniczne i kompatybilność
Lampa jest kompatybilna ze ściemniaczami typu ELV oraz ściemniaczami ściennymi kompatybilnymi z technologią LED. Ilustracje w instrukcji służą wyłącznie celom poglądowym i mogą nieznacznie różnić się od zakupionego egzemplarza.
Informacje o producencie
Minka Lavery
Praktyczna pomoc
Typowe problemy
Brak przewodu uziemiającego w puszce przyłączeniowej
Podłącz przewód uziemiający lampy bezpośrednio do płyty montażowej (A) za pomocą dołączonej zielonej śruby.
Lampa nie działa po instalacji
Sprawdź, czy zasilanie w skrzynce bezpieczników zostało włączone oraz czy wszystkie połączenia przewodów są poprawne i zabezpieczone.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników.
- Upewnij się, że posiadasz puszkę przyłączeniową (nie jest dołączona).
- Przygotuj narzędzia do wiercenia otworów pod kołki rozporowe.
- Sprawdź, czy strona płyty montażowej z napisem 'GND' jest skierowana na zewnątrz.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Kompatybilność ściemniania
- Lampa współpracuje ze ściemniaczami ELV oraz ściemniaczami ściennymi dedykowanymi dla technologii LED.
Ilustracje i schematy

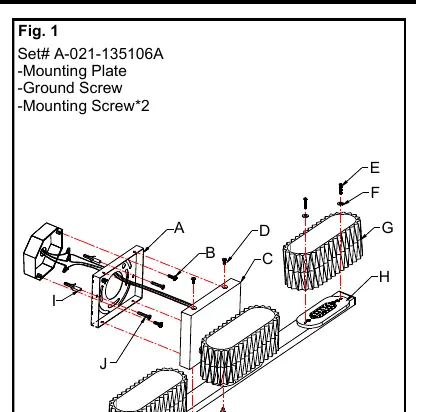

- Fig. 1 przedstawia montaż płyty montażowej do ściany oraz sposób mocowania korpusu lampy.
- Fig. 2 ilustruje prawidłowy sposób łączenia przewodów elektrycznych (czarny-czarny, biały-biały, zielony-zielony/miedź).
