Instrukcja montażu lampy sufitowej Minka Lavery 1701-781
Kompletny przewodnik instalacji lampy sufitowej Minka Lavery 1701-781. Instrukcja zawiera kroki montażu, schemat podłączenia przewodów elektrycznych oraz wskazówki dotyczące bezpiecznego użytkowania.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu lampy sufitowej Minka Lavery 1701-781, w tym podłączenie elektryczne i instalację klosza. str. 1
Najważniejsze czynności
- Wyłącz zasilanie przed rozpoczęciem prac str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalna moc | 60W | Maksymalna moc na jedną żarówkę | str. 1 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Instrukcja montażu str. 1
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instrukcja dotyczy montażu lampy sufitowej Minka Lavery 1701-781. Ze względu na charakter prac elektrycznych, producent zaleca, aby instalacja została wykonana przez wykwalifikowanego elektryka. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników.
Montaż lampy
- Wyłącz zasilanie w skrzynce bezpieczników i zdemontuj starą oprawę oświetleniową wraz z elementami montażowymi.
- Rozpakuj lampę i sprawdź, czy zestaw zawiera wszystkie elementy widoczne na ilustracji.
- Przymocuj pręt (F) do korpusu lampy (G) oraz czaszy (D), przeciągając przewody przez środek.
- Wkręć śruby (A) w poprzeczkę (B) w rozstawie odpowiadającym otworom w czaszy (D). Długość śrub można regulować w razie potrzeby.
- Przymocuj poprzeczkę (B) do puszki przyłączeniowej (S) za pomocą śrub montażowych (Q). Strona poprzeczki oznaczona jako GND musi być skierowana na zewnątrz.
Podłączenie przewodów
Podłączenie należy wykonać zgodnie ze schematem (Fig. 2):
- Przewód czarny (lub gładki) lampy: do przewodu czarnego (pod napięciem) w puszce.
- Przewód biały (lub żebrowany) lampy: do przewodu białego (neutralnego) w puszce.
- Przewód uziemiający (miedziany): do przewodu uziemiającego w puszce. Jeśli puszka nie posiada uziemienia, podłącz przewód uziemiający lampy bezpośrednio do poprzeczki (B) za pomocą dołączonej zielonej śruby (R).
Po podłączeniu zabezpiecz połączenia złączkami i wsuń je starannie do puszki przyłączeniowej.
Wykończenie instalacji
- Nasunąć czaszę (D) na śruby (A) i zabezpieczyć ozdobnymi nakrętkami (E).
- Wkręć trzy żarówki z gwintem średnim (medium base) o mocy do 60W każda (żarówki nie są dołączone do zestawu). Nie przekraczaj maksymalnej mocy znamionowej.
- Nałóż podkładkę metalową (I), podkładkę gumową (J), klosz szklany (N) oraz nakładkę (M) na dolny trzpień (H).
- Zabezpiecz całość za pomocą nakrętki sześciokątnej (K) oraz końcówki ozdobnej (L).
Informacje o producencie
Minka Lavery
Praktyczna pomoc
Typowe problemy
Brak uziemienia w puszce przyłączeniowej
Podłącz przewód uziemiający lampy bezpośrednio do poprzeczki (crossbar) za pomocą dołączonej zielonej śruby (R).
Lampa nie świeci po montażu
Sprawdź, czy zasilanie w skrzynce bezpieczników jest włączone oraz czy żarówki zostały poprawnie wkręcone.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników
- Sprawdź zawartość opakowania zgodnie z instrukcją
- Upewnij się, że posiadasz odpowiednie narzędzia
- Zweryfikuj, czy puszka przyłączeniowa jest poprawnie zamontowana
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Maksymalna moc żarówki
- 60W na gniazdo (łącznie 3 żarówki)
Ilustracje i schematy

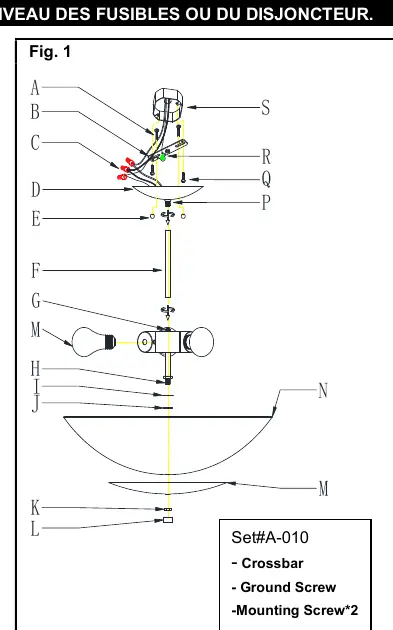

- Fig. 1: Schemat montażu elementów lampy do sufitu
- Fig. 2: Schemat poprawnego łączenia przewodów elektrycznych
