Instrukcja montażu lampy wiszącej Minka Lavery 1106-66A
Dowiedz się, jak bezpiecznie zamontować lampę wiszącą Minka Lavery 1106-66A. Instrukcja zawiera schemat podłączenia przewodów, kroki instalacji oraz wymagania dotyczące żarówek.
Źródłowy PDF: English · opis: polski
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do montażu lampy wiszącej Minka Lavery 1106-66A należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników lub wyłączniku automatycznym. Instrukcja zawiera szczegółowe kroki montażu mechanicznego oraz schemat podłączenia elektrycznego. Lampa wymaga czterech żarówek o mocy maksymalnej 100W każda.
Przygotowanie do montażu
- Wyłącz zasilanie w miejscu instalacji.
- Rozpakuj wszystkie elementy i ułóż je w czystym miejscu, aby uniknąć zgubienia drobnych części.
- Upewnij się, że posiadasz odpowiednie narzędzia do montażu płytki do puszki elektrycznej.
Montaż lampy
- Nałóż metalową osłonę (E) na gwint (G).
- Dostosuj wysokość zawieszenia, wkręcając odpowiednie pręty (F1, F2, F3) na gwint (G). Przeciągnij przewody przez pręty podczas montażu.
- Przymocuj płytkę montażową (A) do puszki elektrycznej za pomocą śrub (B). Strona płytki z oznaczeniem "GND" i dwoma wypukłymi punktami musi być skierowana na zewnątrz.
- Użyj linki zabezpieczającej (R), aby podtrzymać ciężar lampy podczas podłączania przewodów, zaczepiając hak (Q) o płytkę montażową (A).
Podłączenie elektryczne
Podłącz przewody zgodnie ze schematem:
- Przewód czarny (lub gładki) lampy do przewodu czarnego (pod napięciem) w puszce.
- Przewód biały (lub żebrowany) lampy do przewodu białego (neutralnego) w puszce.
- Przewód miedziany (uziemienie) lampy do przewodu uziemiającego w puszce. Jeśli puszka nie posiada uziemienia, podłącz przewód uziemiający lampy bezpośrednio do płytki montażowej (A) za pomocą dołączonej zielonej śruby.
Po podłączeniu starannie schowaj złącza w puszce elektrycznej.
Wykończenie i instalacja żarówek
- Umieść czaszę (C) na płytce montażowej (A) i zabezpiecz śrubami (D).
- Wkręć gwint (K) do łącznika (H) i dokręć nakrętką sześciokątną (J).
- Zainstaluj cztery żarówki z gwintem średnim (medium base) o mocy do 100W każda (lub odpowiedniki LED/CFL). Nie przekraczaj maksymalnej mocy znamionowej.
- Nałóż szklany klosz (L), podkładkę plastikową (M) i metalową płytkę (N) na gwint (K), a następnie zabezpiecz nakrętką (J).
- Przykręć końcówkę ozdobną (P) do gwintu (K).
Informacje o producencie
Minka Lavery
Praktyczna pomoc
Typowe problemy
Brak uziemienia w puszce elektrycznej
Podłącz przewód uziemiający lampy bezpośrednio do płytki montażowej (A) za pomocą dołączonej zielonej śruby.
Lampa nie świeci po montażu
Sprawdź, czy żarówki są poprawnie wkręcone oraz czy wszystkie połączenia przewodów w puszce są zabezpieczone i poprawne.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników.
- Sprawdź, czy posiadasz wszystkie części wymienione w instrukcji.
- Przygotuj 4 żarówki (maks. 100W każda, gwint medium base).
- Upewnij się, że puszka elektryczna jest w stanie utrzymać ciężar lampy.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Maksymalna moc żarówki
- 100W na gniazdo (nie przekraczać).
- Typ podstawy żarówki
- Medium base (standardowy gwint E26/E27).
- Liczba żarówek
- 4 sztuki.
Ilustracje i schematy

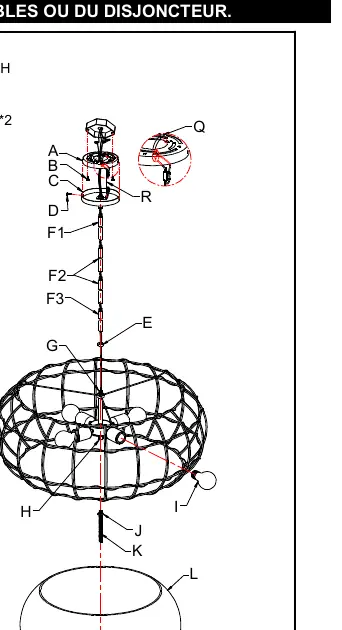

- Fig. 1: Schemat montażu mechanicznego, pokazujący kolejność nakładania elementów (pręty, czasza, klosz, nakrętki).
- Fig. 2: Schemat połączeń elektrycznych, ilustrujący łączenie przewodów lampy z przewodami domowymi (czarny-czarny, biały-biały, miedziany-uziemienie).
Zgodność modelu
- Lampa jest kompatybilna z żarówkami CFL lub LED o odpowiedniku mocy do 100W.
