Instrukcja montażu lampy wiszącej Minka-Lavery 1104-66A
Kompletny przewodnik instalacji lampy wiszącej Minka-Lavery 1104-66A. Dowiedz się, jak bezpiecznie zamontować oprawę, podłączyć przewody elektryczne oraz zainstalować żarówkę.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Niniejsza instrukcja zawiera wskazówki dotyczące montażu lampy wiszącej Minka-Lavery 1104-66A, w tym przygotowania, podłączenia przewodów oraz instalacji klosza i żarówki. str. 1
Najważniejsze czynności
- Wyłączenie zasilania w skrzynce bezpieczników lub wyłączniku automatycznym. str. 1
- Montaż prętów (F1, F2, F3) do gwintu (G) i przymocowanie czaszy (C). str. 1
- Podłączenie przewodów elektrycznych zgodnie ze schematem (Fig. 2). str. 1
- Instalacja żarówki (maks. 100W) oraz klosza (I). str. 1
Pierwsze uruchomienie
- Po zakończeniu montażu należy przywrócić zasilanie w skrzynce przyłączeniowej i przetestować lampę. str. 1
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalna moc żarówki | 100W | Maksymalna moc dla jednej żarówki z gwintem typu medium base | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu str. 1
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego montażu lampy wiszącej Minka-Lavery 1104-66A. Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników lub wyłączniku głównym. Produkt wymaga standardowej puszki przyłączeniowej (brak w zestawie).
Przygotowanie i montaż
- Wyłącz zasilanie w skrzynce bezpieczników i zdemontuj starą oprawę wraz z elementami montażowymi.
- Rozpakuj nową lampę i ułóż wszystkie części w czystym miejscu, aby uniknąć zgubienia drobnych elementów.
- Ustal pożądaną wysokość zawieszenia i wkręć pręty (F1, F2, F3) do gwintowanego trzpienia (G). Zamocuj czaszę (C), przykręcając ją do pręta (F1). Podczas montażu ostrożnie przeciągnij przewody przez każdy z prętów.
- Przymocuj płytkę montażową (A) do puszki przyłączeniowej za pomocą śrub montażowych (B). Strona płytki z oznaczeniem "GND" oraz dwoma wypukłymi punktami musi być skierowana na zewnątrz.
Podłączenie elektryczne
Podłącz przewody elektryczne zgodnie ze schematem:
- Przewody fazowe: Czarny (lub gładki) przewód lampy z czarnym przewodem zasilającym.
- Przewody neutralne: Biały (lub żebrowany) przewód lampy z białym przewodem zasilającym.
- Uziemienie: Miedziany przewód lampy z zielonym przewodem uziemiającym instalacji domowej. Jeśli puszka nie posiada przewodu uziemiającego, podłącz przewód lampy bezpośrednio do płytki montażowej (A) za pomocą dołączonej zielonej śruby.
Po podłączeniu starannie wsuń złącza przewodów do puszki przyłączeniowej.
Wykończenie instalacji
- Umieść czaszę (C) na płytce montażowej (A) i zabezpiecz ją śrubami (D).
- Zainstaluj jedną żarówkę z gwintem średnim (medium base) o mocy do 100W (lub odpowiednik CFL/LED). Nie przekraczaj maksymalnej dopuszczalnej mocy.
- Nałóż szklany klosz (I) na oprawkę (E) i dokręć, aby zabezpieczyć go w lampie.
- Włącz zasilanie i przetestuj działanie lampy.
Informacje o producencie
Minka Lavery
Praktyczna pomoc
Typowe problemy
Brak uziemienia w puszce przyłączeniowej
Podłącz przewód uziemiający lampy (miedziany) bezpośrednio do płytki montażowej (A) przy użyciu dołączonej zielonej śruby.
Lampa nie świeci po montażu
Upewnij się, że zasilanie w skrzynce bezpieczników zostało przywrócone oraz sprawdź poprawność połączeń przewodów w puszce.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników
- Przygotuj czyste miejsce do montażu
- Sprawdź, czy posiadasz żarówkę o mocy max 100W (medium base)
- Upewnij się, że puszka przyłączeniowa jest poprawnie zamontowana
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Maksymalna moc żarówki
- 100W (medium base) - nie przekraczaj tej wartości, aby uniknąć przegrzania oprawy.
- Płytka montażowa (A)
- Element z oznaczeniem GND, który musi być skierowany na zewnątrz podczas montażu.
Ilustracje i schematy

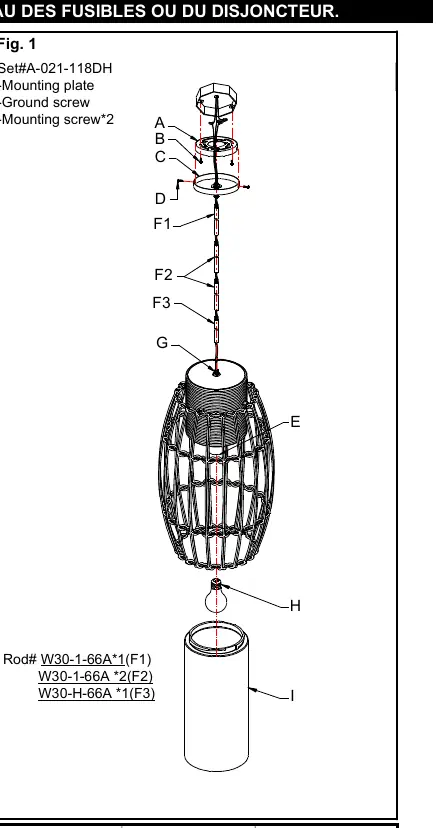

- Rysunek 1: Schemat montażu prętów (F1, F2, F3) oraz mocowania czaszy (C) do płytki montażowej.
- Rysunek 2: Schemat poprawnego łączenia przewodów elektrycznych (faza, neutralny, uziemienie).
Zgodność modelu
- Kompatybilna z żarówkami typu medium base (CFL lub LED).
- Wymaga standardowej puszki przyłączeniowej (brak w zestawie).
