Instrukcja montażu lampy wiszącej Minka Lavery 1105-66A
Dowiedz się, jak bezpiecznie zamontować i podłączyć lampę wiszącą Minka Lavery 1105-66A. Instrukcja zawiera schematy połączeń elektrycznych, kroki montażu oraz specyfikację żarówek.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Niniejsza instrukcja zawiera wskazówki dotyczące montażu lampy wiszącej Minka Lavery 1105-66A, w tym montażu elementów, podłączenia przewodów oraz instalacji żarówek. str. 1
Najważniejsze czynności
- Wyłączenie zasilania w skrzynce bezpieczników. str. 1
- Montaż prętów i czaszy lampy. str. 1
- Podłączenie przewodów elektrycznych. str. 1
- Instalacja żarówek. str. 1
Pierwsze uruchomienie
- Wyłącz zasilanie, zmontuj lampę, podłącz przewody zgodnie ze schematem, zainstaluj żarówki i włącz zasilanie. str. 1
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Typ żarówki | Medium base | Standardowy gwint żarówki | str. 1 |
| Maksymalna moc | 100W na żarówkę | Maksymalna dopuszczalna moc żarówki | str. 1 |
| Liczba żarówek | 3 | Liczba wymaganych żarówek | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu str. 1
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do montażu lampy wiszącej Minka Lavery 1105-66A należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników lub wyłączniku głównym. Instrukcja dotyczy montażu lampy do puszki elektrycznej i wymaga podstawowej wiedzy z zakresu instalacji elektrycznych.
Przygotowanie do montażu
- Wyłącz zasilanie w skrzynce bezpieczników.
- Usuń starą oprawę oświetleniową wraz z osprzętem montażowym.
- Rozpakuj nową lampę i ułóż wszystkie części w czystym miejscu, aby uniknąć zgubienia drobnych elementów.
Montaż lampy
- Umieść metalową osłonę (E) na gwintowanym pręcie (G).
- Określ pożądaną wysokość zawieszenia i wkręć pręty (F1, F2, F3) na gwint (G). Przymocuj czaszę (C), wkręcając ją na pręt (F1). Podczas montażu ostrożnie przeciągnij przewody przez każdy pręt.
- Przymocuj płytkę montażową (A) do puszki elektrycznej za pomocą śrub (B). Strona płytki z oznaczeniem "GND" oraz dwoma wypukłymi punktami musi być skierowana na zewnątrz.
Podłączenie elektryczne
Podłącz przewody elektryczne zgodnie ze schematem (Fig. 2), upewniając się, że wszystkie złącza są zabezpieczone:
- Przewód czarny (lub gładki) lampy do przewodu czarnego (pod napięciem) w puszce.
- Przewód biały (lub żebrowany) lampy do przewodu białego (neutralnego) w puszce.
- Przewód miedziany (uziemienie) lampy do przewodu zielonego lub miedzianego (uziemienie) w puszce. Jeśli puszka nie posiada uziemienia, podłącz przewód uziemiający lampy bezpośrednio do płytki montażowej (A) za pomocą dołączonej zielonej śruby.
Po podłączeniu starannie wsuń złącza przewodów do puszki elektrycznej.
Wykończenie instalacji
- Umieść czaszę (C) nad płytką montażową (A) i zabezpiecz śrubami (D).
- Wkręć gwintowany pręt (K) do łącznika (H) i dokręć nakrętką sześciokątną (J).
- Zainstaluj trzy żarówki z gwintem średnim (medium base) o mocy do 100W każda (lub odpowiedniki CFL/LED). Nie przekraczaj maksymalnej mocy znamionowej.
- Umieść szklany klosz (L), plastikową podkładkę (M) i metalową płytkę (N) na pręcie (K), a następnie zabezpiecz nakrętką (J).
- Przykręć końcówkę (P) na pręt (K) do oporu.
Po zakończeniu montażu włącz zasilanie i przetestuj działanie lampy.
Informacje o producencie
Minka Lavery
Praktyczna pomoc
Typowe problemy
Brak przewodu uziemiającego w puszce elektrycznej
Podłącz przewód uziemiający lampy bezpośrednio do płytki montażowej (A) za pomocą dołączonej zielonej śruby.
Lampa nie świeci po montażu
Sprawdź, czy żarówki są poprawnie wkręcone, czy zasilanie w skrzynce bezpieczników jest włączone oraz czy wszystkie połączenia przewodów są zabezpieczone.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników.
- Przygotuj czyste miejsce do rozpakowania elementów.
- Upewnij się, że posiadasz żarówki o odpowiedniej mocy (maks. 100W każda).
- Sprawdź, czy puszka elektryczna jest kompatybilna z płytką montażową.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Maksymalna moc żarówki
- 100W na gniazdo (łącznie 300W dla 3 żarówek).
Ilustracje i schematy

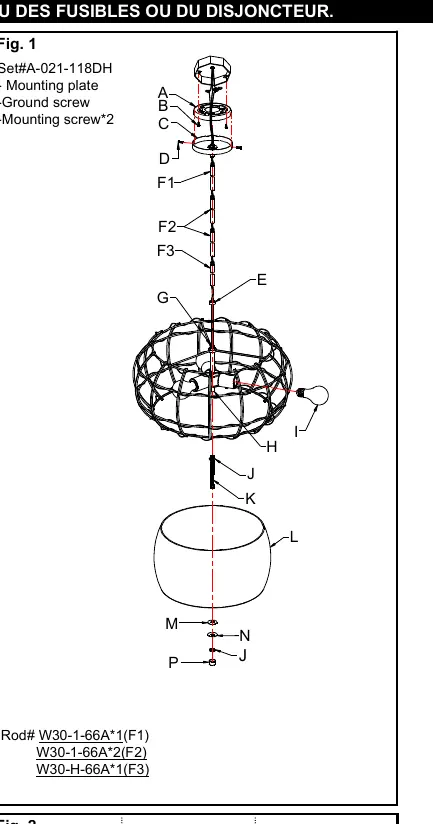

- Fig. 1: Schemat montażowy pokazujący kolejność łączenia prętów, czaszy i klosza.
- Fig. 2: Schemat połączeń elektrycznych wskazujący dopasowanie przewodów (czarny-czarny, biały-biały, miedź-zielony).
Zgodność modelu
- Lampa wymaga puszki elektrycznej (nie dołączona do zestawu).
- Żarówki nie są dołączone do zestawu.
