Instrukcja montażu lampy wiszącej Minka Lavery 1406-781
Kompletny przewodnik instalacji lampy wiszącej Minka Lavery 1406-781. Instrukcja zawiera szczegółowe kroki montażu, schemat podłączenia przewodów oraz ważne wskazówki dotyczące bezpieczeństwa elektrycznego.
Źródłowy PDF: English · opis: polski
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu lampy wiszącej Minka Lavery. Ze względów bezpieczeństwa, instalacja powinna zostać przeprowadzona przez wykwalifikowanego elektryka. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników.
Montaż lampy
- Wyłącz zasilanie w obwodzie elektrycznym i usuń starą oprawę oświetleniową wraz z elementami montażowymi.
- Wyjmij lampę z opakowania i sprawdź, czy zestaw zawiera wszystkie elementy wymienione w ilustracji.
- Ustal pożądaną wysokość zawieszenia i wkręć pręty (H, I) do gwintu na górze korpusu lampy (J).
- Przeciągnij przewody ostrożnie przez każdy pręt podczas montażu. Zabezpiecz przegub (F) na czaszy (canopy) do pręta (H) i przeciągnij przewód przez przegub.
- Wkręć śruby (B) w otwory w poprzeczce (C), zachowując odpowiedni rozstaw.
- Przymocuj poprzeczkę (C) do puszki przyłączeniowej (A) za pomocą śrub montażowych (D). Strona poprzeczki oznaczona jako "GND" musi być skierowana na zewnątrz.
Podłączenie przewodów
Podłącz przewody elektryczne zgodnie ze schematem (Fig. 2):
- Przewód czarny (lub gładki) lampy do przewodu czarnego (pod napięciem) w puszce.
- Przewód biały (lub żebrowany) lampy do przewodu białego (neutralnego) w puszce.
- Przewód miedziany (uziemienie) lampy do przewodu zielonego lub miedzianego (uziemienie) w puszce. Jeśli puszka nie posiada uziemienia, podłącz przewód uziemiający lampy bezpośrednio do poprzeczki (C) za pomocą dołączonej zielonej śruby.
Po podłączeniu zabezpiecz połączenia złączkami i wsuń je starannie do puszki przyłączeniowej (A).
Wykończenie instalacji
- Przełóż śruby (B) przez czaszę i zabezpiecz je za pomocą ozdobnych nakrętek (finials) (G).
- Umieść klosz (N) na oprawce (M) i zabezpiecz go śrubami (L).
- Umieść szklany element (O) na oprawce (M) i zabezpiecz pierścieniem (P).
- Zainstaluj żarówkę z gwintem średnim (medium base) o mocy do 60W (lub odpowiednik CFL/LED). Nie przekraczaj maksymalnej mocy znamionowej.
Informacje o producencie
Minka Lavery
Praktyczna pomoc
Typowe problemy
Brak przewodu uziemiającego w puszce przyłączeniowej
Podłącz przewód uziemiający lampy bezpośrednio do poprzeczki (C) za pomocą dołączonej zielonej śruby.
Przekroczenie maksymalnej mocy żarówki
Używaj wyłącznie żarówek o mocy do 60W (lub odpowiedników LED/CFL). Przekroczenie tej wartości może uszkodzić oprawę.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników.
- Sprawdź, czy zestaw zawiera wszystkie elementy (poprzeczka, śruby, pręty).
- Upewnij się, że puszka przyłączeniowa jest poprawnie zamontowana w suficie.
- Przygotuj odpowiednie narzędzia do montażu.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Maksymalna moc żarówki
- 60W (Medium base) - nie przekraczać tej wartości.
- Śruby montażowe (D)
- Rozmiar #8-32N*L25mm.
Ilustracje i schematy

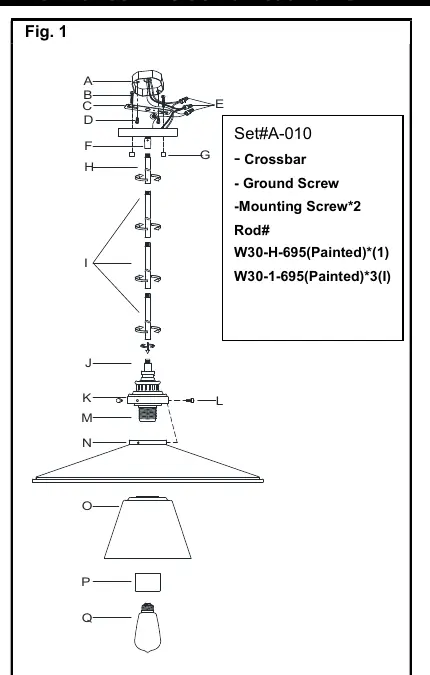

- Fig. 1: Schemat montażu mechanicznego lampy, pokazujący kolejność łączenia prętów, czaszy i klosza.
- Fig. 2: Schemat połączeń elektrycznych, pokazujący jak łączyć przewody lampy z przewodami instalacji domowej.
Zgodność modelu
- Lampa wymaga puszki przyłączeniowej (junction box) w suficie (brak w zestawie).
- Instalacja powinna być wykonana przez wykwalifikowanego elektryka.
