Instrukcja montażu żyrandola Minka Lavery 5907-655
Kompletny przewodnik montażu żyrandola Minka Lavery 5907-655. Instrukcja zawiera szczegółowe kroki instalacji, schemat podłączenia przewodów elektrycznych oraz specyfikację techniczną żarówek.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Niniejsza instrukcja zawiera wskazówki dotyczące montażu i instalacji żyrandola Minka Lavery 5907-655, w tym podłączania przewodów oraz montażu żarówek. str. 1, 2
Najważniejsze czynności
- Montaż prętów i pętli str. 1
- Montaż płytki montażowej str. 1
- Podłączenie przewodów str. 1
- Instalacja żarówek str. 1
Pierwsze uruchomienie
- Wyłącz zasilanie str. 1
- Złóż oprawę str. 1
- Podłącz przewody str. 1
- Zainstaluj żarówki str. 1
- Włącz zasilanie str. 2
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Typ żarówki | Candelabra base | Typ gwintu żarówki | str. 1 |
| Maksymalna moc | 60W | Maksymalna moc na jedną żarówkę | str. 1 |
| Liczba żarówek | 10 | Liczba wymaganych żarówek | str. 1 |
| Waga oprawy | > 10 lbs | Waga urządzenia | str. 2 |
Gdzie szukać w PDF
- Instrukcja montażu str. 1
- Lista części str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do montażu żyrandola Minka Lavery 5907-655 należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników lub wyłączniku głównym. Urządzenie waży powyżej 10 funtów (ok. 4,5 kg), dlatego należy zachować ostrożność podczas prac instalacyjnych. Instrukcja dotyczy montażu żyrandola 10-punktowego.
Przygotowanie i montaż żyrandola
Przed rozpoczęciem prac upewnij się, że posiadasz wszystkie elementy zestawu. Proces montażu obejmuje następujące kroki:
- Ustaw ramiona żyrandola w odpowiedniej pozycji zgodnie z ilustracją.
- Określ pożądaną wysokość zawieszenia i wkręć pręty (G1, G2) do korpusu żyrandola (K).
- Podczas montażu prętów ostrożnie przeciągaj przewody przez ich wnętrze.
- Przykręć pętlę (F1) do pręta (G1).
- Zamocuj płytkę montażową (A) do puszki przyłączeniowej (brak w zestawie) za pomocą śrub (B). Strona płytki z oznaczeniem GND oraz dwoma wypukłymi punktami musi być skierowana na zewnątrz.
- Połącz pętlę (F1) z pętlą (F2) na czaszy (C) za pomocą ogniwa (E).
Podłączenie przewodów elektrycznych
Podłączenie musi być wykonane zgodnie z poniższymi zasadami:
- Przewód czarny (lub gładki) żyrandola: do przewodu czarnego (pod napięciem) w puszce.
- Przewód biały (lub żebrowany) żyrandola: do przewodu białego (neutralnego) w puszce.
- Przewód miedziany (uziemienie) żyrandola: do przewodu zielonego lub miedzianego w puszce. Jeśli puszka nie posiada uziemienia, podłącz przewód żyrandola bezpośrednio do płytki montażowej (A) za pomocą dołączonej zielonej śruby.
- Po wykonaniu połączeń starannie wsuń złącza przewodów do puszki przyłączeniowej.
Wykończenie instalacji
Po podłączeniu przewodów:
- Nasunąć czaszę (C) na śruby montażowe (U) i zabezpieczyć pokrętłami (D).
- Umieścić elementy dekoracyjne (kwiaty) na osłonach świecowych (H).
- Zainstalować 10 żarówek z gwintem świecowym (candelabra base). Maksymalna moc każdej żarówki to 60W. Nie przekraczaj maksymalnej mocy znamionowej.
- Włącz zasilanie i przetestuj działanie żyrandola.
Informacje o producencie
Minka Lavery
Praktyczna pomoc
Typowe problemy
Żyrandol jest ciężki (>10 lbs)
Podczas inspekcji połączeń lub demontażu zdejmij elementy dekoracyjne (kwiaty), aby móc bezpiecznie podtrzymać korpus żyrandola.
Brak przewodu uziemiającego w puszce przyłączeniowej
Podłącz przewód uziemiający żyrandola bezpośrednio do płytki montażowej (A) za pomocą dołączonej zielonej śruby.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników
- Przygotuj czyste miejsce do rozpakowania części
- Sprawdź, czy puszka przyłączeniowa jest odpowiednio zamontowana
- Upewnij się, że masz 10 żarówek z gwintem świecowym (candelabra base)
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Maksymalna moc żarówki
- 60W na gniazdo (łącznie 10 gniazd). Nie przekraczaj tej wartości.
Ilustracje i schematy

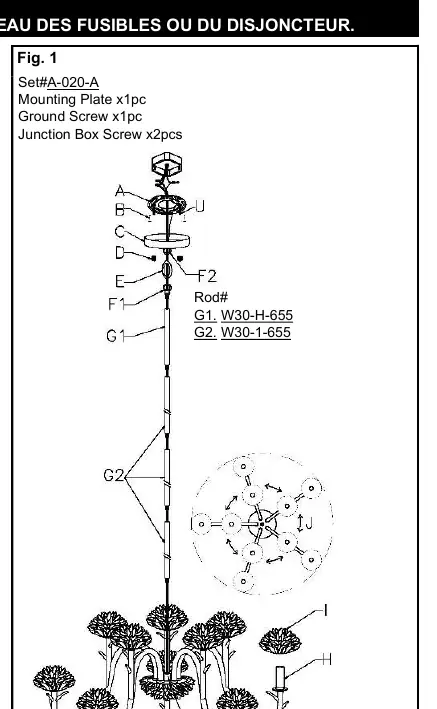

- Fig. 1: Schemat montażu elementów konstrukcyjnych i zawieszenia.
- Fig. 2: Schemat poprawnego łączenia przewodów elektrycznych.
- Fig. 3: Widok rozstrzelony elementów montażowych.
Zgodność modelu
- Wymaga puszki przyłączeniowej (junction box) - brak w zestawie.
- Żyrandol waży powyżej 10 funtów (ok. 4.5 kg).
