Instrukcja konfiguracji tomografu komputerowego Philips Brilliance CT 16-slice
Szczegółowy przewodnik po konfiguracji i specyfikacji technicznej tomografu Philips Brilliance CT 16-slice. Dokument zawiera informacje o wariantach systemu, parametrach gantry, stole pacjenta, trybach skanowania, zarządzaniu dawką oraz...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
System Philips Brilliance CT 16-slice to wysokowydajne rozwiązanie do tomografii komputerowej, zaprojektowane do rutynowych badań, angiografii (CTA) oraz zaawansowanych zastosowań wrażliwych na ruch. System dostępny jest w dwóch głównych konfiguracjach, różniących się mocą generatora i pojemnością cieplną lampy rentgenowskiej.
Konfiguracje systemu
Dostępne są dwa warianty systemu:
- Konfiguracja 5.0 MHU: Lampa rentgenowska 5.0 MHU z generatorem 48 kW.
- Konfiguracja 8.0 MHU: Lampa rentgenowska 8.0 MHU z generatorem 60 kW.
Obie konfiguracje oferują zaawansowane narzędzia do automatyzacji skanowania i zarządzania dawką promieniowania.
Gantry i stół pacjenta
Gantry charakteryzuje się aperturą 700 mm oraz możliwością pochylenia w zakresie od -30° do +30°. System posiada dwukierunkowy interkom między gantry a konsolą operatora. Stół pacjenta oferuje:
- Zakres pionowy: 578 do 1028 mm.
- Maksymalne obciążenie: 204 kg (standard) lub 295 kg (z opcjonalnym wsparciem bariatrycznym).
- Prędkość wzdłużna: 0.5 – 100 mm/s.
- Blat stołu: Włókno węglowe z pedałem nożnym i sterowaniem ręcznym.

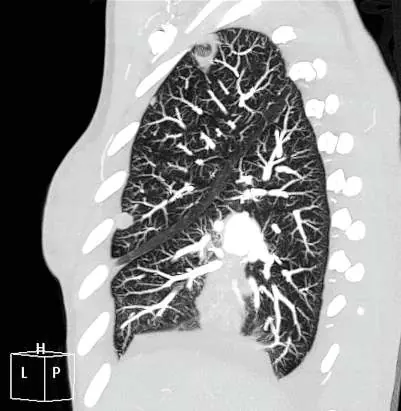

Tryby skanowania i funkcje kliniczne
System obsługuje skanowanie spiralne (z ciągłym ruchem stołu) oraz osiowe (z ruchem przyrostowym). Dostępne są zaawansowane pakiety kliniczne, takie jak:
- Bolus Tracking: Automatyczne planowanie wstrzyknięcia kontrastu.
- Spiral Auto Start (SAS): Integracja wstrzykiwacza ze skanerem.
- Rate Responsive CV Toolkit: Narzędzia do obrazowania kardiologicznego z bramkowaniem EKG.
- CT Fluoroscopy: Wspomaganie procedur interwencyjnych w czasie rzeczywistym.
Zarządzanie dawką i rekonstrukcja
Technologia DoseWise obejmuje szereg funkcji optymalizujących dawkę promieniowania, w tym automatyczny dobór prądu (DoseRight ACS) oraz modulację dawki (D-DOM i Z-DOM). Rekonstrukcja obrazu odbywa się za pomocą systemu RapidView, generującego do 6 obrazów na sekundę (opcjonalnie 20 ips).
Wymagania instalacyjne
Instalacja wymaga zasilania trójfazowego (200-500 VAC, 50/60 Hz). Środowisko pracy musi spełniać rygorystyczne normy:
- Temperatura w pomieszczeniu gantry: 18°C do 24°C.
- Temperatura w pomieszczeniu kontrolnym: 15°C do 24°C.
- Wilgotność: 35% do 70% (bez kondensacji).
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Błąd w komunikacji DICOM
Upewnij się, że sieć spełnia wymogi 100Mbps (preferowane 1Gbps) i jest odseparowana od reszty sieci szpitalnej.
Przegrzewanie się systemu
Sprawdź wymagania dotyczące rozpraszania ciepła (Gantry: 18,000 BTU/hr, Komputer: 2,559 BTU/hr, Rekonstrukcja: 5,293 BTU/hr).
Przed użyciem
- Sprawdź, czy zasilanie trójfazowe jest stabilne i zgodne z wymaganiami (200-500 VAC).
- Upewnij się, że temperatura w pomieszczeniu gantry mieści się w zakresie 18-24°C.
- Zweryfikuj, czy wilgotność w pomieszczeniu wynosi 35-70% bez kondensacji.
- Sprawdź, czy wszystkie wymagane akcesoria (np. pasy, podgłówki) są zamontowane.
- Upewnij się, że system DICOM jest poprawnie skonfigurowany w sieci.
Parametry w praktyce
- Gantry aperture
- Średnica otworu gantry wynosi 700 mm, co determinuje maksymalny rozmiar pacjenta i zakres ustawienia.
- Max Load Capacity
- Maksymalne obciążenie stołu to 204 kg (standard) lub 295 kg (z opcją bariatryczną).
- Rotation time
- Czas pełnego obrotu gantry (360°) wynosi od 0.4 s do 2 s, co wpływa na szybkość akwizycji danych.
Ilustracje i schematy
- Strona 11 zawiera szczegółowy schemat pomieszczenia z wymiarami (Exam Room i Control Room) oraz lokalizacją komponentów.
Zgodność modelu
- System wymaga zasilania trójfazowego.
- Współpracuje z systemami DICOM 3.0.
- Wymaga segmentacji sieci szpitalnej dla optymalnej wydajności.
