Instrukcja montażu intercoolera PRL Motorsports do Acura TLX 2.0T
Kompletny przewodnik instalacji intercoolera PRL Motorsports dla Acura TLX 2.0T (2021+). Dowiedz się, jak przygotować pojazd, zdemontować zderzak, przyciąć belkę zderzaka i zamontować nowy układ chłodzenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu intercoolera PRL-HA10-IC w samochodzie Acura TLX 2.0T (2021+). Proces obejmuje demontaż zderzaka, przycięcie belki zderzaka, montaż intercoolera i podłączenie węży. Nie wymaga rekalibracji ECU. str. 2, 13
Najważniejsze czynności
- Odłącz ujemną klemę akumulatora str. 4
- Przytnij belkę zderzaka str. 8, 10
Pierwsze uruchomienie
- Uruchom silnik na biegu jałowym z zaciągniętym hamulcem ręcznym, sprawdź czy nie ma wycieków lub problemów, a następnie wykonaj jazdę próbną. str. 13
Konserwacja i reset
- Regularnie sprawdzaj połączenia węży i stan płetw intercoolera podczas wymiany oleju lub innych prac serwisowych. str. 13
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moment dokręcania śrub | 18 ft/lbs | Dla śrub zbiornika końcowego | str. 11 |
Gdzie szukać w PDF
- Przegląd instalacji str. 2
- Lista części str. 3
- Instrukcja montażu str. 4, 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu intercoolera PRL Motorsports (model PRL-HA10-IC) w samochodzie Acura TLX 2.0T (roczniki 2021+). Instalacja zajmuje około 3 godzin i nie wymaga rekalibracji ECU. Produkt jest przystosowany do pracy z mocą do 600 KM.
Wymagane narzędzia
- Grzechotka z przedłużką (6-12 cali)
- Nasadki 10mm i 14mm
- Klucz dynamometryczny
- Kombinerki, śrubokręt płaski i krzyżakowy
- Narzędzie do usuwania spinek
- Miarka i marker
- Szlifierka kątowa lub narzędzie tnące
- Wiertarka
- Okulary ochronne
Lista części
- Intercooler PRL-HA10-IC
- O-ring zbiornika końcowego
- Wąż silikonowy
- Opaski zaciskowe (rozmiary #44 i #36)
- Szablon logo PRL
Przygotowanie do instalacji
Wyłącz zapłon i odłącz ujemną klemę akumulatora. Odczekaj minimum 5 minut, aby układ elektryczny się rozładował. Pamiętaj, że odłączenie akumulatora może zresetować pamięć radia i ustawienia elektroniczne.
Demontaż i przygotowanie

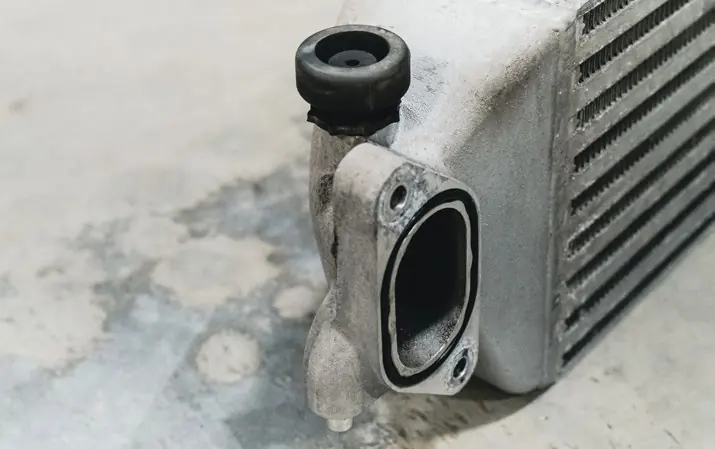

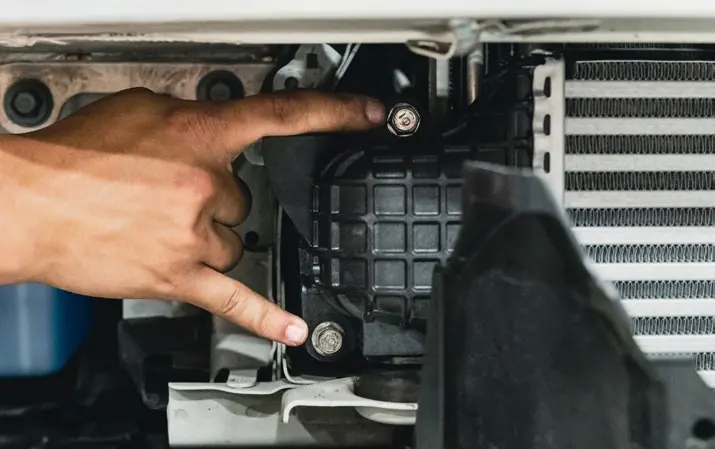

Zdemontuj przedni zderzak, aby uzyskać dostęp do fabrycznego intercoolera. Usuń fabryczne wsporniki i odkręć śruby mocujące (10mm). Zachowaj śruby, ponieważ będą potrzebne przy montażu nowego intercoolera. Zdejmij gumowe przelotki z fabrycznego intercoolera i przełóż je na nowy produkt PRL. Usuń pionowy wspornik znajdujący się za fabrycznym intercoolerem (odkręć śrubę i nakrętkę 10mm).

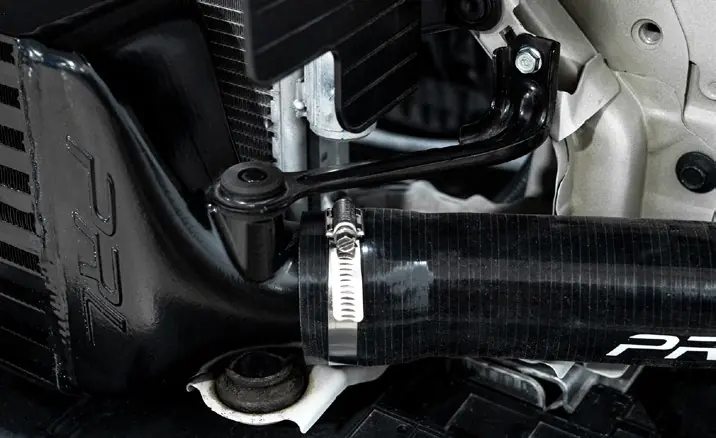

Modyfikacja belki zderzaka

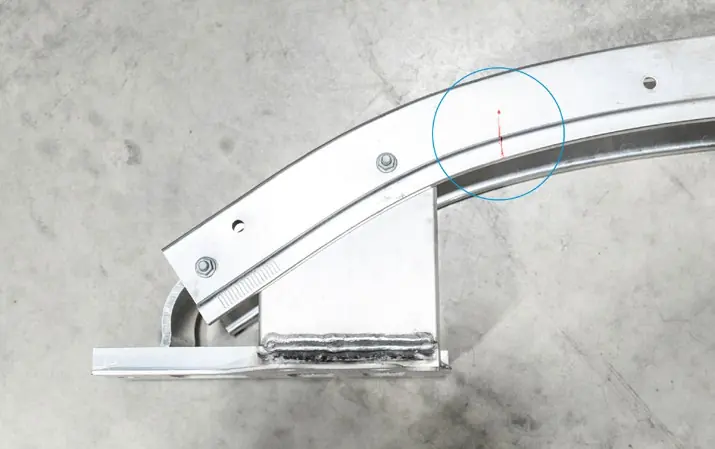

Belka zderzaka wymaga przycięcia, aby zapewnić miejsce dla większego intercoolera PRL. Odkręć śruby mocujące belkę (5x 14mm i 1x 10mm na stronę). Przymierz intercooler, zaznacz markerem krawędzie na belce, a następnie użyj kombinerek i miarki, aby wyznaczyć linię cięcia (1-5/8 cala). Użyj szlifierki kątowej do wykonania cięcia, uważając, aby nie uszkodzić otworów montażowych.

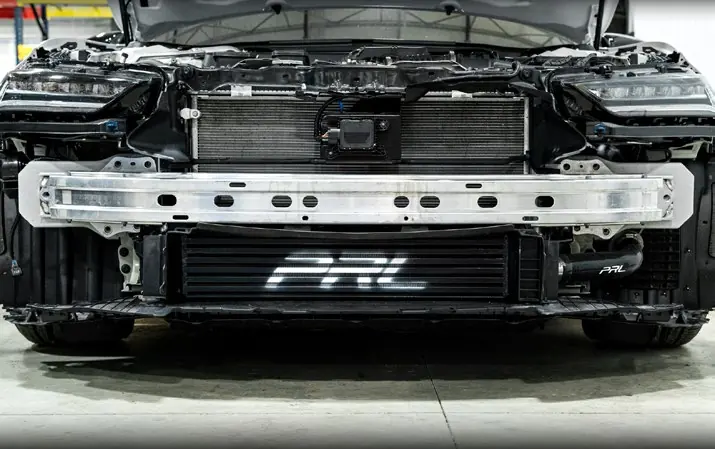

Montaż intercoolera

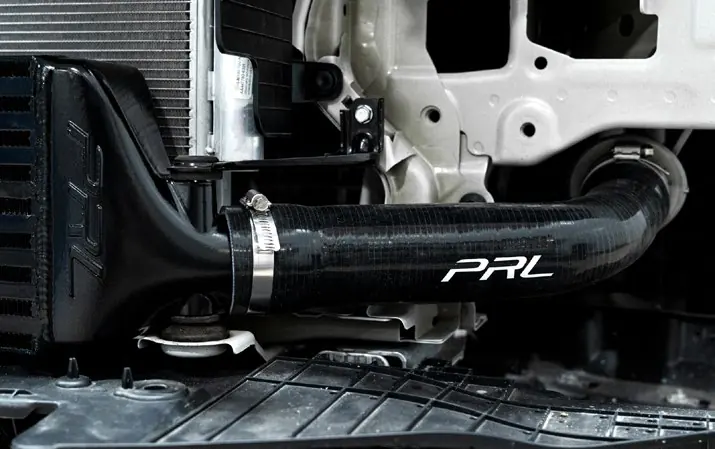

Zamontuj intercooler w miejscu fabrycznym. Podłącz wąż silikonowy po stronie kierowcy, używając dołączonych opasek zaciskowych. Przykręć górny wspornik fabryczny. Dokręć śruby zbiornika końcowego po stronie pasażera z momentem 18 ft/lbs. Przed ponownym montażem zderzaka przytnij plastikowe prowadnice powietrza, aby zapewnić odpowiedni prześwit.
Test drogowy i konserwacja
Po montażu uruchom silnik na biegu jałowym z zaciągniętym hamulcem ręcznym i sprawdź, czy wszystko działa poprawnie. Wykonaj jazdę próbną. Regularnie sprawdzaj połączenia węży i stan płetw intercoolera podczas rutynowych przeglądów serwisowych (np. wymiany oleju).
Praktyczna pomoc
Typowe problemy
Brak części w zestawie
Skontaktuj się z [email protected] przed rozpoczęciem montażu.
Uszkodzenie intercoolera podczas montażu
Pracuj na czystej, równej powierzchni i zachowaj ostrożność przy demontażu zderzaka.
Przed użyciem
- Wyłącz zapłon i odłącz ujemną klemę akumulatora
- Odczekaj minimum 5 minut na rozładowanie układu
- Przygotuj czystą powierzchnię roboczą
- Sprawdź kompletność zestawu zgodnie z listą części
Parametry w praktyce
- Czas montażu
- Około 3 godziny
- Moment dokręcania
- 18 ft/lbs dla śrub zbiornika końcowego
Ilustracje i schematy
- Schemat pokazuje rozmieszczenie intercoolera i węży silikonowych
- Instrukcja zawiera zdjęcia kroków demontażu zderzaka i przycinania belki
Zgodność modelu
- Kompatybilny z Acura TLX 2.0T (2021+)
