Instrukcja obsługi wytwornicy dymu LED QTX VertiBox 160.485UK
Szybki przewodnik po obsłudze wytwornicy dymu QTX VertiBox 160.485UK. Dowiedz się, jak skonfigurować urządzenie, używać pilota RF, sterować przez DMX oraz dbać o konserwację.
Spis treści
Najważniejsze informacje z instrukcji
QTX VertiBox to kompaktowa wytwornica dymu z efektami świetlnymi LED. Urządzenie wymaga około 4-5 minut na rozgrzanie przed rozpoczęciem pracy. Przed użyciem upewnij się, że urządzenie osiągnęło temperaturę pokojową. Do pracy zaleca się stosowanie dedykowanego płynu (160.595UK). Urządzenie posiada wbudowany panel sterowania, pilot RF oraz obsługuje sterowanie DMX.
Przygotowanie do pracy
- Rozpakuj urządzenie i sprawdź zawartość zestawu.
- Odkręć korek zbiornika i napełnij go płynem do wytwornic dymu.
- Włóż butelkę z powrotem, upewniając się, że rurka sięga dna zbiornika, aby zapewnić stały przepływ płynu.
- Jeśli używasz sterowania DMX, podłącz sygnał do złącza DMX IN.
- Podłącz kabel zasilający IEC i włącz urządzenie.
- Poczekaj 4-5 minut na proces rozgrzewania.
Obsługa urządzenia
Sterowanie odbywa się za pomocą przycisków na tylnym panelu (Menu, Up, Down, Enter) lub dołączonego pilota RF:
- Przycisk 1: Wyrzut dymu na żądanie (maks. 15 sekund).
- Przycisk 2: Wybór koloru światła (7 dostępnych).
- Przycisk 3: Wybór trybu zmiany lub płynnego przejścia kolorów.
- Przycisk 4: Włączanie/wyłączanie diod LED.
Sterowanie DMX
Po ustawieniu trybu DMX (adres A001-A512), urządzenie wykorzystuje 8 kanałów do sterowania dymem, kolorami LED, prędkością zmian i efektem stroboskopowym.
Czyszczenie i konserwacja
Aby zapewnić długą żywotność urządzenia:
- Używaj miękkiej, suchej lub lekko wilgotnej szmatki do czyszczenia obudowy.
- Nie używaj silnych rozpuszczalników.
- Okresowo czyść mechanizm wytwarzania dymu, uruchamiając urządzenie z użyciem wody destylowanej.
- Zaleca się okresowe stosowanie płynu do czyszczenia wytwornic dymu (160.670UK).
Informacje o producencie
QTX
Praktyczna pomoc
Typowe problemy
Brak zasilania
Sprawdź, czy gniazdko jest włączone, kabel zasilający jest poprawnie podłączony oraz czy bezpiecznik w urządzeniu lub wtyczce nie jest przepalony.
Urządzenie działa, ale brak dymu
Sprawdź poziom płynu w zbiorniku, upewnij się, że rurka nie jest zablokowana i sprawdź, czy wyjście dymu na panelu sterowania nie jest ustawione na zero.
Diody LED nie świecą
Upewnij się, że urządzenie jest gotowe do pracy (rozgrzane) i sprawdź, czy diody zostały włączone na panelu sterowania lub pilocie.
Przed użyciem
- Sprawdź zawartość opakowania (wytwornica, pilot, kable).
- Sprawdź, czy napięcie sieciowe jest zgodne z wymaganiami.
- Napełnij zbiornik płynem do wytwornic dymu.
- Upewnij się, że rurka płynu jest zanurzona w płynie.
- Pozwól urządzeniu osiągnąć temperaturę pokojową przed włączeniem.
- Podłącz zasilanie i odczekaj 4-5 minut na rozgrzanie.
Parametry w praktyce
- Pojemność zbiornika
- 1.2 litra płynu.
- Czas rozgrzewania
- 4-5 minut przed gotowością do pracy.
Ilustracje i schematy

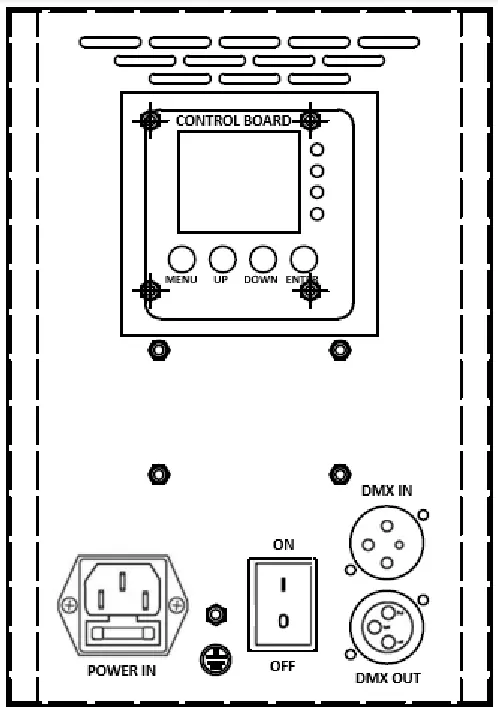

- Panel tylny zawiera wyświetlacz LCD, przyciski sterujące (Menu, Up, Down, Enter), włącznik zasilania, gniazdo zasilania IEC oraz złącza DMX IN/OUT.
Zgodność modelu
- Zalecany płyn: Vapour Blast Effect Fluid (160.595UK).
- Zasilanie: 220-240Vac, 50/60Hz.
- Częstotliwość pilota RF: 433Mhz.
