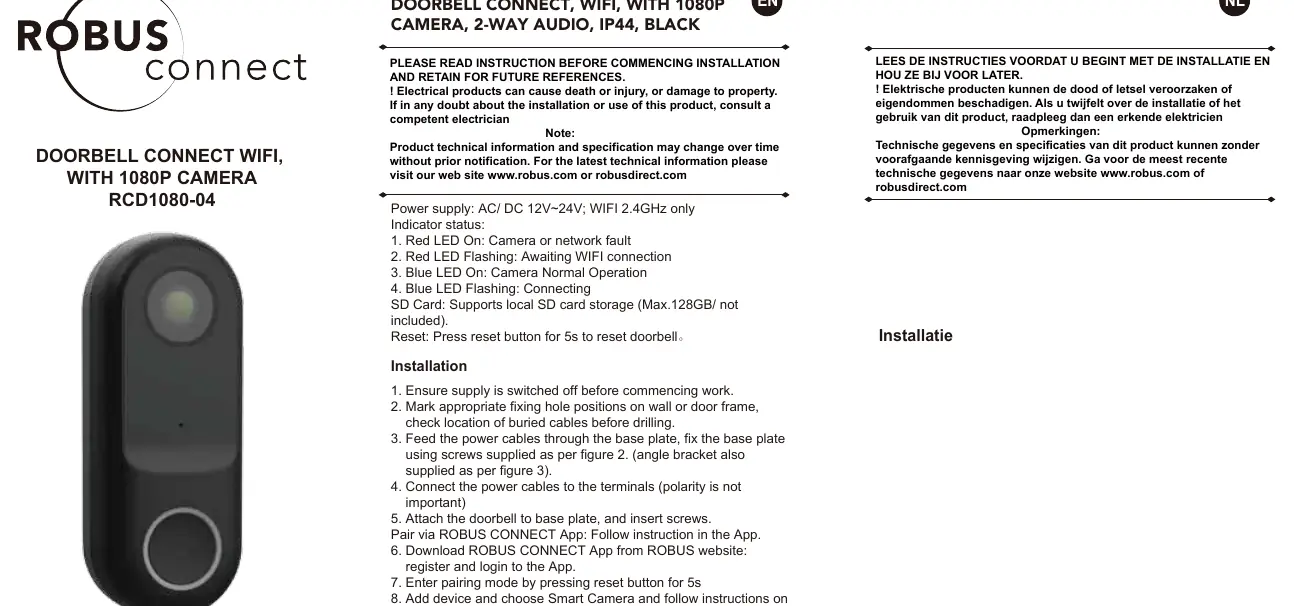

Instrukcja obsługi wideodomofonu Robus Connect RCD1080-04

Najważniejsze informacje

Wideodomofon Robus Connect RCD1080-04 to urządzenie z kamerą 1080p, obsługujące dwukierunkową komunikację audio. Instalacja urządzenia musi być przeprowadzona przez wykwalifikowanego elektryka. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie wyłączyć zasilanie elektryczne. Urządzenie jest przeznaczone do pracy z zasilaniem AC/DC 12V-24V i wymaga sieci Wi-Fi 2.4GHz.

Instalacja

1. Wyłącz zasilanie przed rozpoczęciem prac.
2. Zaznacz odpowiednie otwory montażowe na ścianie lub ościeżnicy drzwi. Przed wierceniem sprawdź lokalizację ukrytych przewodów.
3. Przeprowadź przewody zasilające przez płytkę bazową i przymocuj ją za pomocą dołączonych śrub. W razie potrzeby użyj dołączonego uchwytu kątowego.
4. Podłącz przewody zasilające do zacisków (polaryzacja nie ma znaczenia).
5. Zamocuj wideodomofon do płytki bazowej i zabezpiecz śrubami.

Konfiguracja i parowanie

Aby połączyć urządzenie z aplikacją:

• Pobierz aplikację ROBUS CONNECT ze strony producenta, zarejestruj się i zaloguj.
• Wprowadź urządzenie w tryb parowania, naciskając przycisk reset przez 5 sekund.
• W aplikacji wybierz opcję dodawania urządzenia, wybierz "Smart Camera" i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie.
• Podczas parowania upewnij się, że router, smartfon i kamera znajdują się jak najbliżej siebie.

Statusy diod LED

• Czerwona dioda świeci światłem ciągłym: Błąd kamery lub sieci.
• Czerwona dioda miga: Oczekiwanie na połączenie Wi-Fi.
• Niebieska dioda świeci światłem ciągłym: Normalna praca kamery.
• Niebieska dioda miga: Łączenie.

Dane techniczne

• Zasilanie: AC/DC 12V-24V
• Łączność: Wi-Fi 2.4GHz
• Pamięć: Obsługa kart SD (maks. 128GB, brak w zestawie)
• Klasa szczelności: IP44
• Resetowanie: Przycisk reset (przytrzymać 5s)
