Instrukcja obsługi samolotu RC E-flite Timber 1.5m 10-Year Anniversary Edition

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera wytyczne dotyczące montażu, konfiguracji i bezpiecznej eksploatacji samolotu RC E-flite Timber 1.5m 10-Year Anniversary Edition. Przed przystąpieniem do użytkowania należy zapoznać się z zasadami bezpieczeństwa, procedurami wiązania (binding) nadajnika z odbiornikiem oraz ustawieniami technologii SAFE Select i AS3X+.

Opis urządzenia

Model jest dostępny w wersjach BNF (Bind-N-Fly) oraz PNP (Plug-N-Play). W skład zestawu wchodzi odbiornik AR631+ (wersja BNF), regulator obrotów Avian 70A Smart Lite, silnik bezszczotkowy 3542-800Kv oraz serwomechanizmy. Do poprawnego działania wymagany jest nadajnik 5-7+ kanałowy 2.4GHz oraz akumulator LiPo 4S 3200mAh 30C.

Montaż

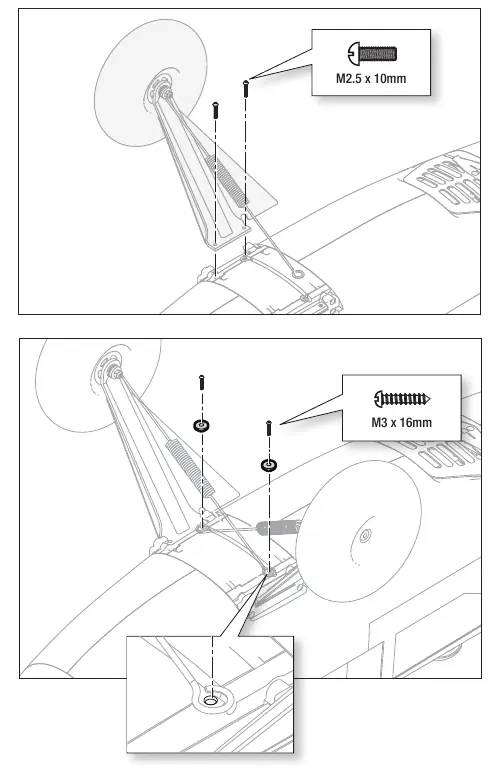

• Podwozie: Montaż lewego i prawego zespołu podwozia w kieszeniach kadłuba za pomocą śrub M2.5 x 10mm. Montaż sprężyn podwozia za pomocą śrub M3 x 16mm.

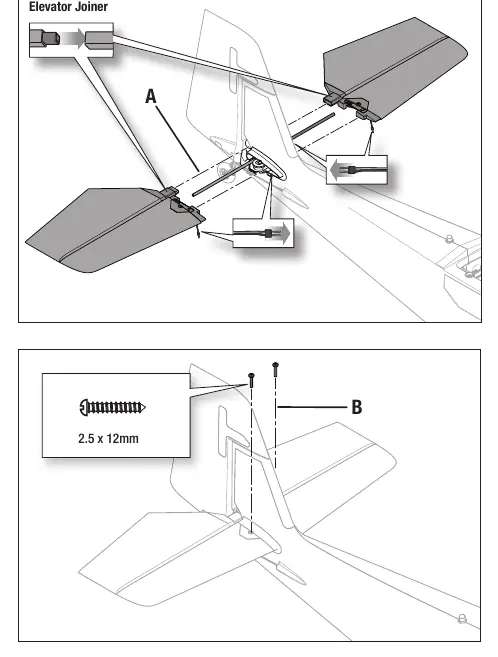

• Statecznik poziomy: Wsuń łącznik statecznika (A) w otwór kadłuba, zamontuj połówki statecznika i zabezpiecz śrubami 2.5 x 12mm.
• Śmigło: Montaż adaptera śmigła na wale silnika, zabezpieczenie śrubami M2.5 x 8mm, montaż śmigła, podkładki i nakrętki M6.

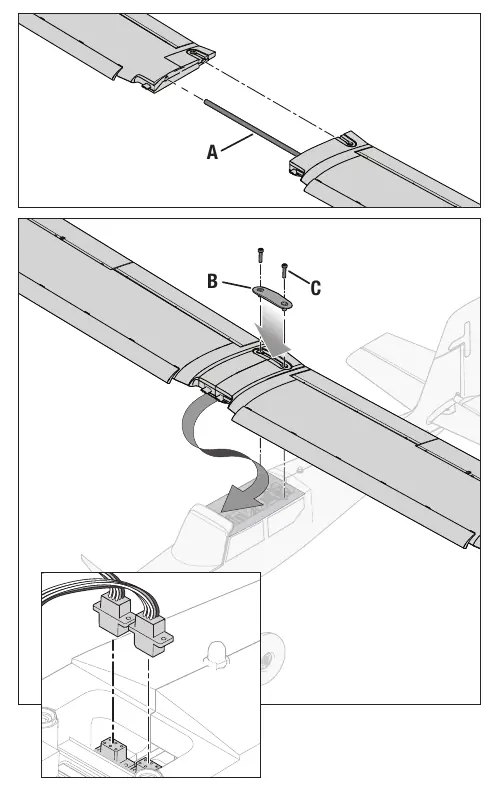

• Skrzydła: Wsuń rurkę łączącą (A) w lewe skrzydło, połącz połówki, zamontuj wspornik śrub skrzydeł i zabezpiecz nylonowymi śrubami M6 x 30mm.

Konfiguracja nadajnika

Instrukcja zawiera szczegółowe kroki konfiguracji dla nadajników serii NX, DX oraz iX. Możliwe jest wykorzystanie pliku Smart Transmitter File (STF) do automatycznego importu ustawień z odbiornika podczas procesu wiązania.

Ustawienia lotu i bezpieczeństwo

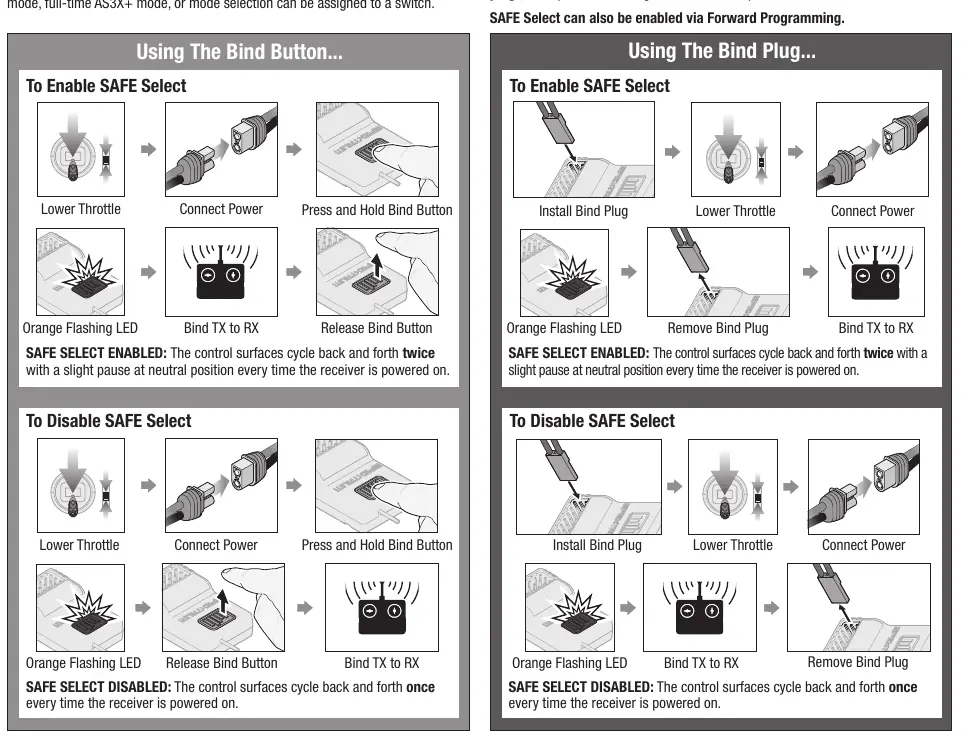

• SAFE Select: Technologia oferująca ochronę w locie (limity kątów, samopoziomowanie). Można ją włączyć/wyłączyć podczas procesu wiązania lub przypisać do przełącznika.
• AS3X+: System stabilizacji aktywny w locie, zapewniający płynne sterowanie.
• Tryby lotu: Możliwość przypisania trybów do przełącznika klap (D).

Obsługa i konserwacja

Zawsze sprawdzaj wyważenie środka ciężkości (CG) przed lotem (60mm ± 6mm od krawędzi natarcia). Po locie odłącz akumulator, wyłącz nadajnik i sprawdź stan techniczny modelu. W przypadku uszkodzeń pianki EPO, można stosować standardowe kleje (CA, epoksyd).

Rozwiązywanie problemów

W przypadku oscylacji w locie, sprawdź wyważenie śmigła i dokręcenie elementów. Jeśli model nie reaguje na gaz, upewnij się, że drążek gazu jest w pozycji neutralnej, a trim nie jest zbyt wysoki.
