Instrukcja obsługi automatycznego panelu natryskowego Sanela SLSN 02EB
Poznaj funkcje i sposób montażu automatycznego panelu natryskowego Sanela SLSN 02EB. Instrukcja zawiera szczegółowe kroki instalacji, konfiguracji parametrów oraz konserwacji urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Automatyczny panel natryskowy Sanela SLSN 02EB to urządzenie zasilane bateryjnie (6 V), wyposażone w czujnik podczerwieni. Urządzenie wymaga ciśnienia wody w zakresie 0,1 - 0,6 MPa. Przed instalacją należy zapoznać się z dołączonymi instrukcjami bezpieczeństwa. Panel posiada funkcję automatycznego płukania higienicznego oraz możliwość regulacji parametrów za pomocą pilota SLD 03.
Opis urządzenia
Panel wykonany jest ze stali nierdzewnej i zawiera baterię mieszającą. Urządzenie reaguje na obecność użytkownika w strefie czujnika, automatycznie uruchamiając przepływ wody. W przypadku braku ruchu, przepływ jest zatrzymywany po upływie ustawionego czasu.
Montaż i instalacja
- Przygotuj otwory montażowe zgodnie z wymiarami technicznymi (średnica 8 mm).
- Zamontuj wspornik ścienny, używając dołączonych kołków i śrub.
- Podłącz doprowadzenie ciepłej i zimnej wody do zaworów mieszających.
- Zainstaluj baterie (4x AA) w pojemniku na baterie.
- Podłącz przewody elektryczne zgodnie z oznaczeniami kolorystycznymi (czerwony/niebieski).
- Zamontuj panel na wsporniku i zabezpiecz go.
Ustawienia i konfiguracja
Podstawowe parametry, takie jak czas płukania, opóźnienie aktywacji czy interwał płukania higienicznego, można konfigurować za pomocą pilota zdalnego sterowania SLD 03. Domyślne ustawienia fabryczne obejmują m.in. czas płukania 3 s oraz opóźnienie aktywacji 2 s.
Konserwacja i serwis
Regularna konserwacja obejmuje sprawdzanie stanu baterii oraz czyszczenie sitka (wielkość oczka ≤ 90 µm). Wskaźnik LED na urządzeniu informuje o stanie naładowania baterii. W przypadku konieczności wymiany regulatora lub baterii, należy postępować zgodnie z instrukcją serwisową zawartą w dokumencie.
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Brak reakcji czujnika
Sprawdź stan baterii (wskaźnik LED na str. 7) i wymień je, jeśli konieczne. Upewnij się, że w strefie czujnika nie ma przeszkód.
Niewłaściwa temperatura wody
Wyreguluj temperaturę za pomocą baterii mieszającej znajdującej się w panelu.
Woda nie płynie mimo obecności użytkownika
Sprawdź, czy zawory odcinające wodę są otwarte oraz czy ciśnienie wody mieści się w zakresie 0,1 - 0,6 MPa.
Przed użyciem
- Sprawdź ciśnienie wody (0,1 - 0,6 MPa).
- Upewnij się, że sitko jest czyste (wielkość oczka ≤ 90 µm).
- Przygotuj 4 baterie alkaliczne AA 1,5 V.
- Sprawdź poprawność podłączenia przewodów (czerwony/niebieski).
- Upewnij się, że masz dostęp do pilota SLD 03 do zaawansowanej konfiguracji.
Parametry w praktyce
- Ciśnienie wody
- Wymagane ciśnienie robocze: 0,1 - 0,6 MPa.
- Zasięg czujnika
- Automatyczna regulacja w zakresie 0,3 - 0,7 m.
- Czas płukania
- Regulowany w zakresie 5 - 1200 s.
Ilustracje i schematy

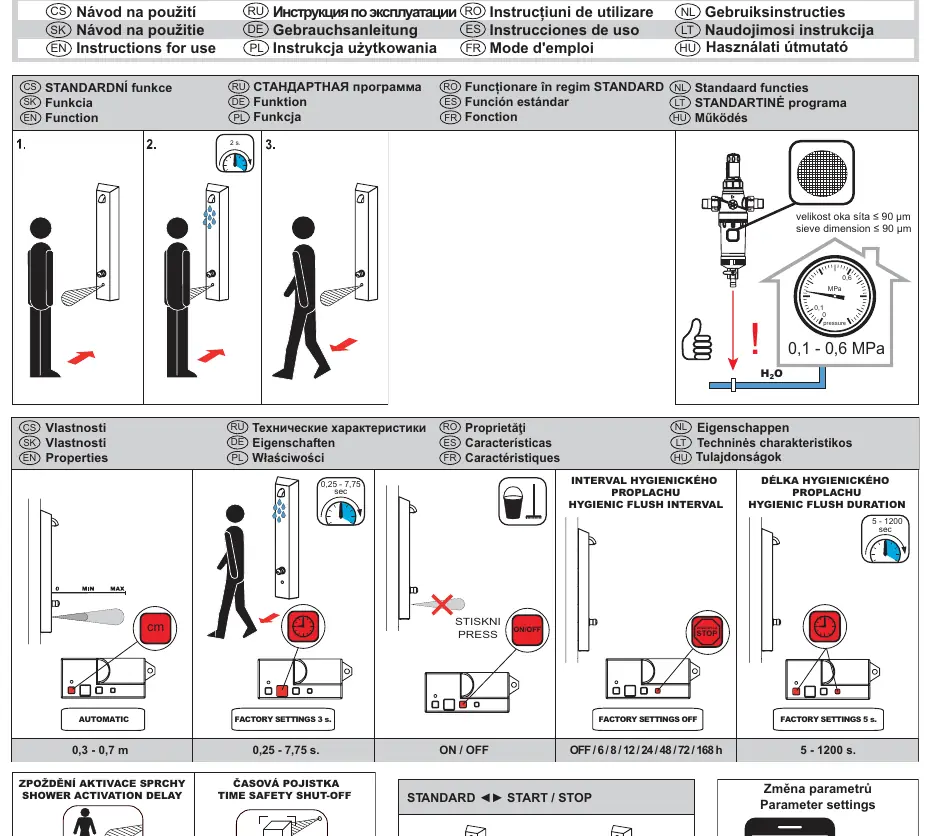

- Strona 1: Schemat ustawień parametrów (czas płukania, opóźnienie, interwał higieniczny).

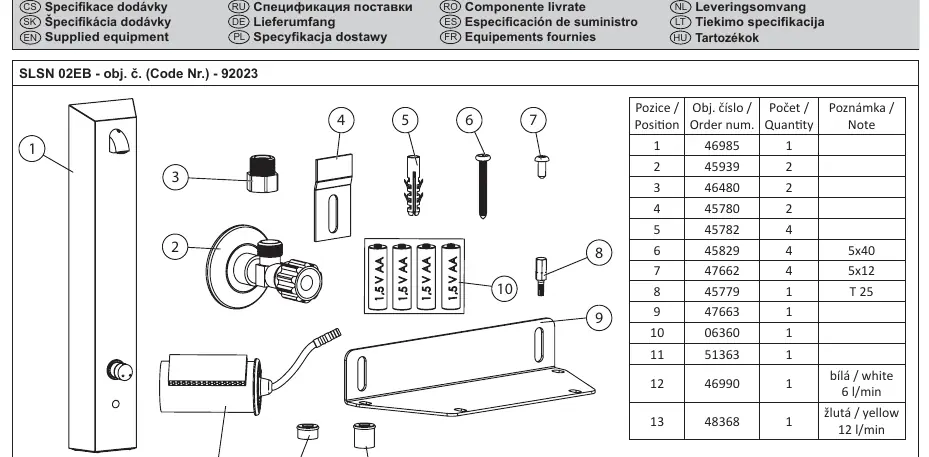

- Strona 2: Lista części zestawu (poz. 1-13).

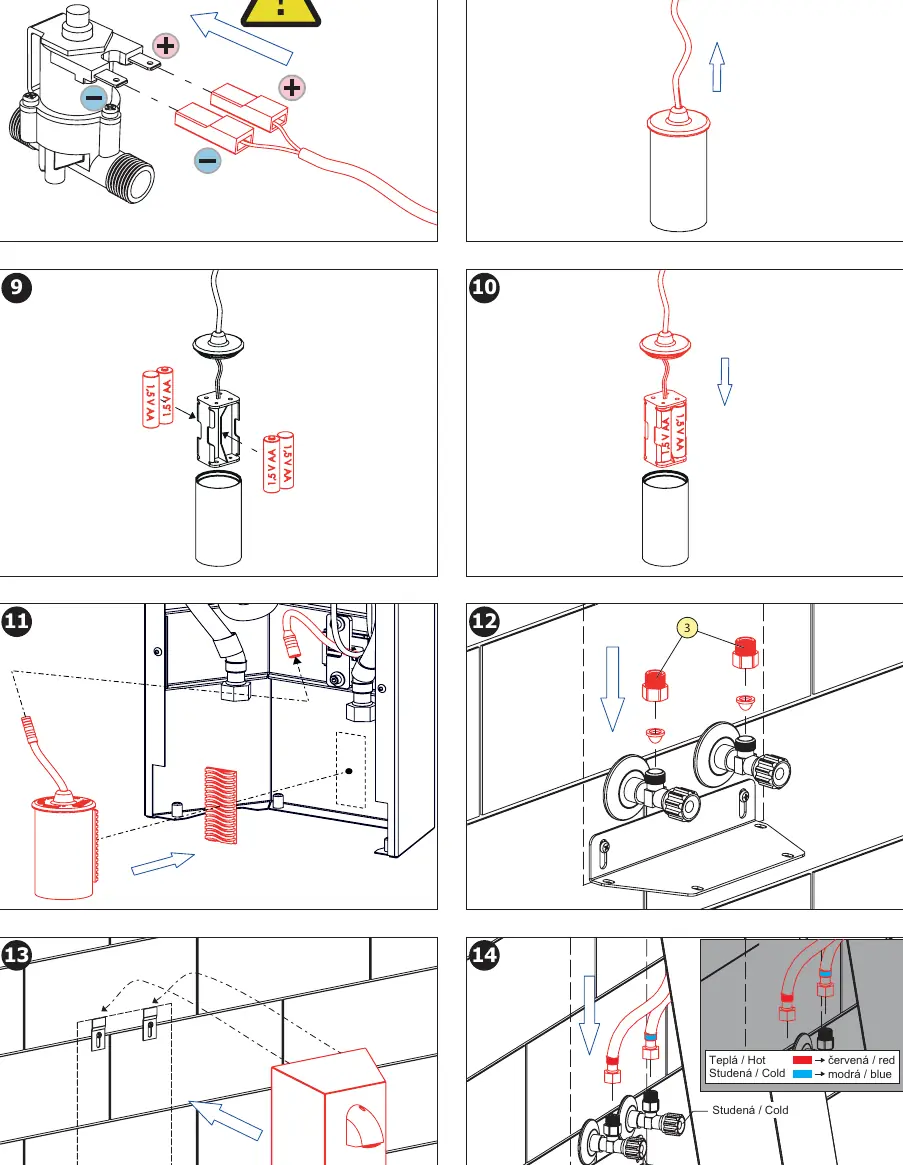

- Strona 4-6: Kroki montażu i podłączenia hydraulicznego.

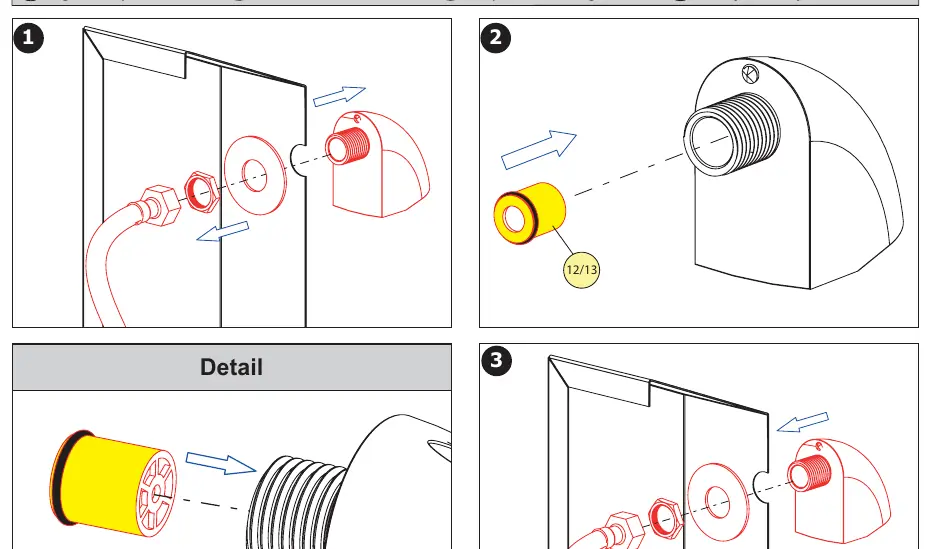

- Strona 7: Procedura wymiany regulatora i wskaźnik stanu baterii.
Zgodność modelu
- Wymaga pilota SLD 03 do zaawansowanej konfiguracji parametrów.
- Zalecane akcesoria: SLA 36 (baterie), SLZN 65A (półka).
