Instrukcja montażu ładowarki bezprzewodowej Scanstrut Nest 3 Coil 15W SC-CW-6GT
Szybki przewodnik instalacji i obsługi ładowarki bezprzewodowej Scanstrut Nest 3 Coil 15W (SC-CW-6GT). Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć zasilanie i interpretować wskaźniki LED.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu ładowarki bezprzewodowej Scanstrut Nest 3 Coil 15W (model SC-CW-6GT). Instrukcja obejmuje przygotowanie powierzchni, wycinanie otworu montażowego, uszczelnianie oraz podłączenie elektryczne. Urządzenie jest przeznaczone do montażu wpuszczanego i wymaga zachowania szczelności.
Opis urządzenia i parametry techniczne
Ładowarka posiada klasę wodoodporności IPX6 (przód i tył). Obsługuje napięcie wejściowe 10-30V DC, co czyni ją kompatybilną z systemami 12V i 24V. Maksymalna moc wyjściowa wynosi 15W (9V 1.25A). Pobór mocy w trybie czuwania jest mniejszy niż 1.2W.
Procedura instalacji krok po kroku

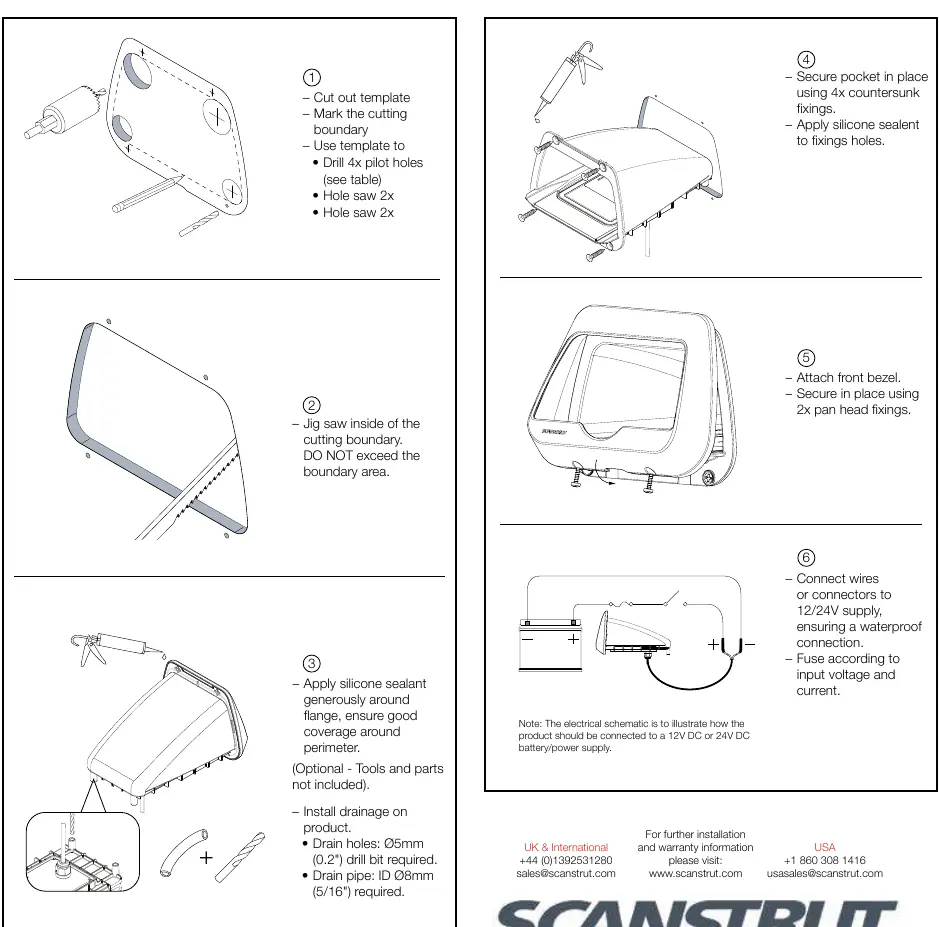

- Przygotowanie: Użyj szablonu do wycięcia otworu. Zaznacz granice cięcia. Wywierć 4 otwory pilotowe zgodnie z tabelą wiercenia. Wykonaj dwa otwory otwornicą.
- Wycinanie: Użyj wyrzynarki wewnątrz wyznaczonej granicy cięcia. Nie przekraczaj wyznaczonej linii.
- Uszczelnianie: Nałóż obficie silikon uszczelniający wokół kołnierza, zapewniając dobre pokrycie obwodu. Opcjonalnie zainstaluj drenaż (wymagane otwory 5mm i rurka 8mm).
- Montaż kieszeni: Umieść kieszeń w otworze i zabezpiecz ją za pomocą 4 wkrętów z łbem stożkowym. Nałóż silikon na otwory montażowe.
- Wykończenie: Zamocuj przednią ramkę (bezel) i zabezpiecz ją za pomocą 2 wkrętów z łbem płaskim.
- Podłączenie: Podłącz przewody do zasilania 12/24V, zapewniając wodoodporne połączenie. Zabezpiecz obwód bezpiecznikiem odpowiednim do napięcia i prądu wejściowego.
Wskaźniki LED i diagnostyka
- Biała dioda (stałe światło): Ładowanie w toku.
- Czerwona dioda (stałe światło): Tryb czuwania (zasilanie włączone).
- Czerwona dioda (migająca): Wykryto obcy obiekt (metalowy przedmiot na ładowarce, który nie jest kompatybilny z Qi) LUB wyłączenie termiczne (temperatura wewnętrzna zbyt wysoka/niska). Należy odczekać, aż urządzenie wróci do temperatury roboczej.
Praktyczna pomoc
Typowe problemy
Czerwona dioda miga
Oznacza wykrycie obcego obiektu (usuń metalowe przedmioty) lub przegrzanie/wychłodzenie urządzenia (odczekaj, aż temperatura się ustabilizuje).
Brak wodoodporności po montażu
Upewnij się, że silikon uszczelniający został nałożony obficie wokół kołnierza i otworów na wkręty.
Przed użyciem
- Wydrukuj szablon w skali 1:1 (rozmiar A4).
- Sprawdź materiał montażowy (miękki, twardy, metal) i dobierz odpowiednie wiertło oraz wkręty.
- Przygotuj silikon uszczelniający.
- Upewnij się, że masz dostęp do zasilania 12V lub 24V DC.
- Przygotuj bezpiecznik odpowiedni dla instalacji.
Ilustracje i schematy
- Tabela wiercenia: Wskazuje średnicę wiertła w zależności od materiału (miękki, twardy, metal).
- Schemat elektryczny: Ilustruje podłączenie do akumulatora 12V/24V z uwzględnieniem bezpiecznika.
Zgodność modelu
- Wymaga urządzeń kompatybilnych z Qi.
- Metalowe przedmioty na ładowarce powodują błąd (migająca czerwona dioda).
