Instrukcja obsługi zestawu solarnego SereneLife SLSPSKT100

Szybki przewodnik po instalacji i obsłudze zestawu solarnego SereneLife SLSPSKT100. Dowiedz się, jak zamontować panel, podłączyć kontroler PWM, skonfigurować parametry ładowania i rozwiązywać problemy.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Zestaw SereneLife SLSPSKT100 to kompletny system solarny 100W. Instalacja wymaga podłączenia panelu do kontrolera PWM, a następnie kontrolera do akumulatora (12V/24V) i odbiorników. Kolejność podłączenia jest kluczowa dla bezpieczeństwa kontrolera: najpierw akumulator, potem panel. str. 5, 8

Najważniejsze czynności

Podłączenie systemu str. 8
Ustawienie typu akumulatora str. 9

Pierwsze uruchomienie

Upewnij się, że akumulator ma wystarczające napięcie (12V/24V), aby kontroler mógł poprawnie zidentyfikować typ akumulatora przed pierwszą instalacją. str. 7

Problemy i rozwiązania

Panel nie ładuje

Sprawdź polaryzację, czy panel nie jest zasłonięty i czy napięcie panelu jest wyższe niż akumulatora.

str. 11

Konserwacja i reset

Okresowa konserwacja obejmuje weryfikację izolacji systemu, integralności połączeń elektrycznych i mechanicznych oraz sprawdzenie, czy okablowanie nie jest skorodowane. str. 6

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Moc panelu	100W	Moc maksymalna	str. 13
Napięcie kontrolera	12V/24V	Obsługiwane napięcie systemu	str. 13

Gdzie szukać w PDF

Instalacja str. 3, 4, 5
Obsługa kontrolera str. 7, 8, 9, 10
Dane techniczne str. 12, 13

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 4

Strona 5

Strona 8

Najważniejsze informacje z instrukcji

Zestaw solarny SereneLife SLSPSKT100 to kompletny system zasilania składający się z panelu 100W i kontrolera PWM 30A. Kluczowe zasady bezpieczeństwa obejmują używanie izolowanego sprzętu podczas instalacji, unikanie pracy w trudnych warunkach pogodowych oraz obsługę panelu przez dwie osoby ze względu na jego wagę i delikatną szklaną powierzchnię. Kolejność podłączania systemu jest krytyczna: zawsze najpierw podłącz akumulator do kontrolera, a dopiero potem panel słoneczny.

Zawartość zestawu

Panel słoneczny 100W
Kontroler PWM 30A
Zestaw wsporników montażowych
Kable (przedłużacz 20ft, kabel akumulatora 8ft)
Bezpiecznik 15A
Wire fixers

Montaż

Panel można zamontować na dachu pojazdu przy użyciu dołączonych wsporników typu Z. W przypadku montażu na bagażniku dachowym należy użyć wsporników Z, płyt aluminiowych z podwójną nakrętką oraz odpowiednich śrub i podkładek. W przypadku montażu bez bagażnika dachowego, płyty aluminiowe nie są wymagane.

Podłączenie systemu

System należy łączyć w następującej kolejności:

Podłącz akumulator do kontrolera (zwracając uwagę na polaryzację).
Podłącz panel słoneczny do kontrolera (zwracając uwagę na polaryzację).
Podłącz odbiornik (load) do kontrolera.

Podczas demontażu należy zachować odwrotną kolejność. Nieprawidłowa sekwencja może uszkodzić kontroler.

Obsługa kontrolera

Kontroler posiada wyświetlacz LCD i trzy przyciski (Menu, Up, Down). Menu pozwala na przełączanie między interfejsami i ustawianie parametrów. Aby zmienić parametr, należy przytrzymać przycisk Menu, aż cyfry zaczną migać, następnie użyć przycisków Up/Down do zmiany wartości i ponownie przytrzymać Menu, aby zapisać i wyjść.

Ustawienia parametrów

Typ akumulatora: B01 (Lead-Acid), B02 (Li-ion), B03 (LiFePO4).
Tryb pracy odbiornika: 24H (ciągły), 0H (sterowanie światłem), 1-23H (sterowanie czasowe po zmroku).
D2D (Dusk to Dawn): Ustawienie napięcia panelu, przy którym kontroler wykrywa zmierzch.

Konserwacja

Panele słoneczne są zazwyczaj samoczyszczące, ale w suchych warunkach należy je czyścić miękką szmatką lub gąbką z użyciem czystej, neutralnej wody. Okresowa konserwacja powinna obejmować weryfikację izolacji systemu, integralności połączeń elektrycznych i mechanicznych oraz sprawdzenie, czy okablowanie nie jest skorodowane.

Rozwiązywanie problemów

W przypadku problemów z ładowaniem należy sprawdzić polaryzację, czy panel nie jest zasłonięty oraz czy napięcie panelu jest wyższe niż napięcie akumulatora. Jeśli odbiornik nie działa, należy sprawdzić ustawienia trybu pracy oraz stan naładowania akumulatora.

Praktyczna pomoc

Typowe problemy

Panel nie wykazuje ładowania

Sprawdź poprawność połączeń, czy nie ma odwrotnej polaryzacji, czy panel nie jest zasłonięty oraz czy napięcie panelu jest wyższe niż akumulatora.

Niski prąd ładowania

Sprawdź nasłonecznienie i czy panel nie jest w cieniu. Przy wysokim naładowaniu akumulatora kontroler przechodzi w tryb ładowania podtrzymującego, co zmniejsza prąd.

Odbiornik nie działa

Sprawdź ustawienia trybu pracy (np. czy nie jest ustawiony tryb nocny w dzień), stan naładowania akumulatora oraz czy połączenia nie są poluzowane lub uszkodzone.

Przed użyciem

Sprawdź, czy akumulator ma odpowiednie napięcie (12V lub 24V).
Upewnij się, że instalacja odbywa się w bezpiecznych warunkach pogodowych.
Przygotuj narzędzia izolowane.
Sprawdź, czy wszystkie elementy zestawu są w komplecie.
Upewnij się, że kontroler jest zainstalowany na płaskiej, dobrze wentylowanej powierzchni.

Ilustracje i schematy

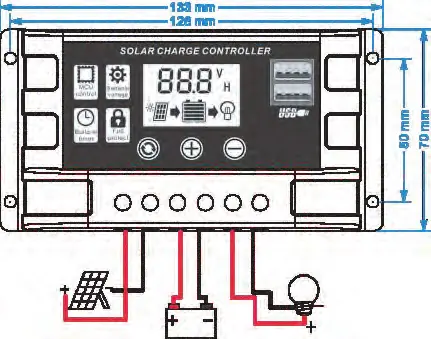

Schemat połączeń: Panel słoneczny -> Kontroler -> Akumulator -> Odbiornik.
Kolejność podłączania: Najpierw akumulator, potem panel, na końcu odbiornik.

Zgodność modelu

Kontroler obsługuje akumulatory 12V/24V (kwasowo-ołowiowe, litowo-jonowe, LiFePO4).
Nie używać innych źródeł zasilania niż panele słoneczne.
