Instrukcja obsługi składanego panelu słonecznego Falcon 130W

Najważniejsze informacje z instrukcji

Składany panel słoneczny Falcon 130W jest przeznaczony do ładowania akumulatorów 12V (kwasowo-ołowiowych, żelowych lub zalewowych). Urządzenie posiada wbudowany kontroler ładowania, który wymaga napięcia akumulatora co najmniej 6V do uruchomienia. Panel jest wodoodporny (klasa IP66), jednak zaleca się ochronę przed długotrwałym kontaktem z deszczem, aby uniknąć korozji złączy.

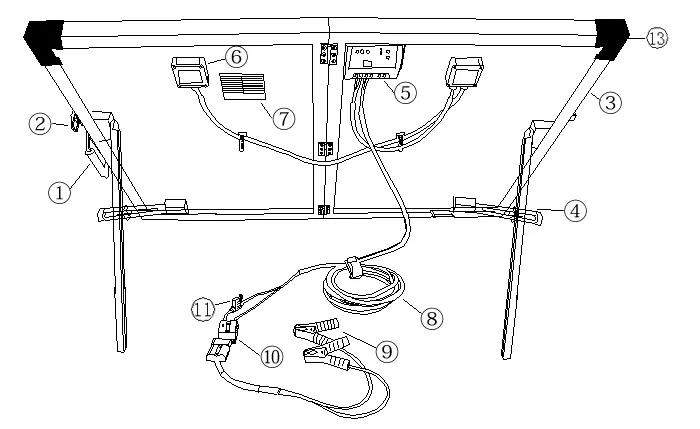

Elementy zestawu

• Uchwyt i zatrzaski
• Aluminiowa rama i stojak
• Kontroler ładowania słonecznego
• Skrzynka przyłączeniowa
• Kabel z wtyczką Anderson, bezpiecznikiem i zaciskami typu krokodylki
• Torba transportowa (jeśli dołączona)

Instalacja i podłączenie

1. Odblokuj zatrzaski i rozłóż panele. Rozłóż stojak, aby podeprzeć konstrukcję i zabezpiecz go.
2. Rozwiń przewody akumulatorowe i podłącz zaciski do odpowiednich biegunów akumulatora 12V: czerwony do plusa (+), czarny do minusa (-). Upewnij się, że połączenia są stabilne.
3. Umieść panel w nasłonecznionym miejscu, unikając cienia, drzew i przeszkód.
4. Dla uzyskania maksymalnej wydajności, regularnie zmieniaj ustawienie panelu w ciągu dnia, aby podążał za ruchem słońca.

Konfiguracja kontrolera ładowania

Po podłączeniu do akumulatora, kontroler włączy się automatycznie. Aby ustawić typ akumulatora:

• Naciskaj przycisk ustawień, aż dioda zatrzyma się na opcji "Batt type".
• Przytrzymaj przycisk przez 5 sekund, aż cyfry zaczną migać.
• Naciskaj szybko przycisk, aby wybrać typ: 1 = kwasowo-ołowiowy (sealed lead acid), 2 = żelowy (gel), 3 = zalewowy (flooded).
• Pozostaw w tej pozycji – po kilku sekundach miganie ustanie, co oznacza zapisanie ustawień.

Obsługa i wskaźniki LED

Kontroler posiada dwie diody statusu:

• PV (ładowanie): Świeci na zielono – panel ładuje akumulator. Szybkie miganie na zielono – przepięcie w systemie.
• BATT (akumulator): Świeci na zielono – napięcie w normie, akumulator częściowo naładowany. Powolne miganie na zielono – akumulator w pełni naładowany. Świeci na pomarańczowo – niskie napięcie (wymaga ładowania). Świeci na czerwono – akumulator nadmiernie rozładowany.

Rozwiązywanie problemów

• Jeśli kontroler nie włącza się, sprawdź, czy akumulator ma co najmniej 6V. Jeśli jest całkowicie rozładowany, naładuj go wstępnie innym źródłem.
• Sprawdź, czy wszystkie połączenia są czyste i bezpieczne.
• Upewnij się, że polaryzacja (+/-) jest poprawna.
• Upewnij się, że panel jest skierowany bezpośrednio na słońce.

Konserwacja

Zaleca się regularne czyszczenie paneli dla zachowania wydajności. Najpierw usuń kurz i brud miękką szczotką, a następnie przetrzyj powierzchnię wilgotną szmatką.

Dane techniczne

• Moc maksymalna: 130W
• Napięcie przy mocy maksymalnej: 20.5V
• Prąd przy mocy maksymalnej: 6.35A
• Napięcie obwodu otwartego: 24.0V
• Prąd zwarciowy: 6.66A
• Waga netto: 11.8 kg
