Instrukcja obsługi zestawu solarnego ECO-WORTHY 200W Off-Grid
Kompletny przewodnik instalacji i obsługi zestawu solarnego ECO-WORTHY 200W. Dowiedz się, jak bezpiecznie zamontować panele, podłączyć kontroler ładowania, akumulatory oraz inwerter w systemie off-grid.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zestaw ECO-WORTHY 200W to kompletny system off-grid. Instalację należy rozpocząć od podłączenia akumulatorów do kontrolera ładowania, a następnie podłączyć panele słoneczne. Inwerter podłącza się do akumulatorów z użyciem bezpiecznika. str. 2, 4, 7, 11
Najważniejsze czynności

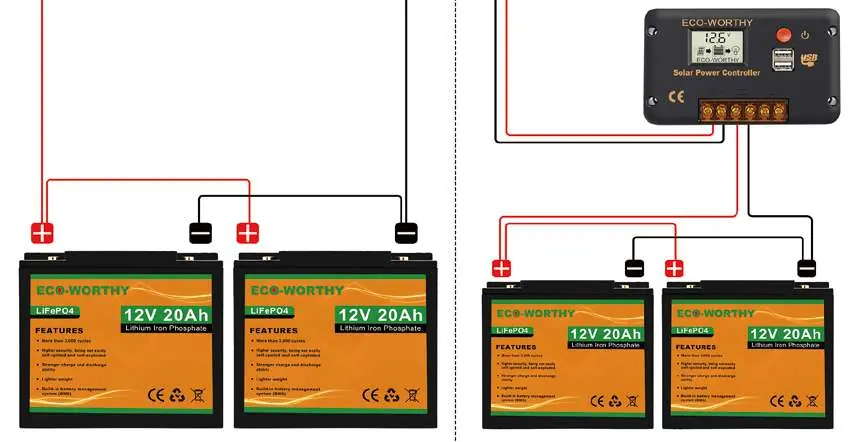

- Podłączenie akumulatora do kontrolera str. 5, 7
- Montaż paneli na dachu str. 7, 8, 9
Pierwsze uruchomienie
- Upewnij się, że inwerter jest wyłączony (OFF) przed podłączeniem do akumulatora. str. 11
Problemy i rozwiązania
Luźne połączenia
Dokręć wszystkie połączenia, aby uniknąć iskrzenia.
str. 4Konserwacja i reset
- Sprawdzaj połączenia elektryczne i mechaniczne co sześć miesięcy. str. 13
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Inwerter | 600W (1200W Peak) | Moc znamionowa i szczytowa. | str. 4, 5 |
| Akumulator | 20Ah | Pojemność akumulatora litowego. | str. 4 |
Gdzie szukać w PDF
- Instalacja kontrolera str. 3, 4
- Instalacja paneli str. 6, 7, 8, 9
- Podłączenie inwertera str. 11, 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zestaw ECO-WORTHY 200W to kompletny system zasilania off-grid, przeznaczony do kamperów, przyczep, domków letniskowych i innych zastosowań. Zestaw zawiera panele słoneczne, kontroler ładowania PWM, akumulatory litowe oraz inwerter czystej sinusoidy. Kluczową zasadą instalacji jest podłączenie akumulatorów do kontrolera ładowania przed podłączeniem paneli słonecznych.
Bezpieczeństwo
- Przed przystąpieniem do instalacji odłącz wszystkie źródła zasilania.
- Podczas pracy z panelami słonecznymi przykryj je ciemnym materiałem, aby uniknąć generowania napięcia i ryzyka porażenia.
- Zawsze sprawdzaj polaryzację przewodów; odwrotne podłączenie może trwale uszkodzić sprzęt i nie jest objęte gwarancją.
- Używaj izolowanych narzędzi i zdejmij metalową biżuterię (pierścionki, zegarki) przed pracą z instalacją elektryczną.
- Pracuj w dobrze wentylowanym miejscu.
Zawartość zestawu
- 2x panel słoneczny 100W 18V
- 1x inwerter 600W 12V-220V
- 2x akumulator litowy 20Ah
- 1x kontroler ładowania 20A
- Zestawy montażowe Z-bracket, kable solarne, złącza Y oraz kabel do akumulatora
Instalacja kontrolera ładowania

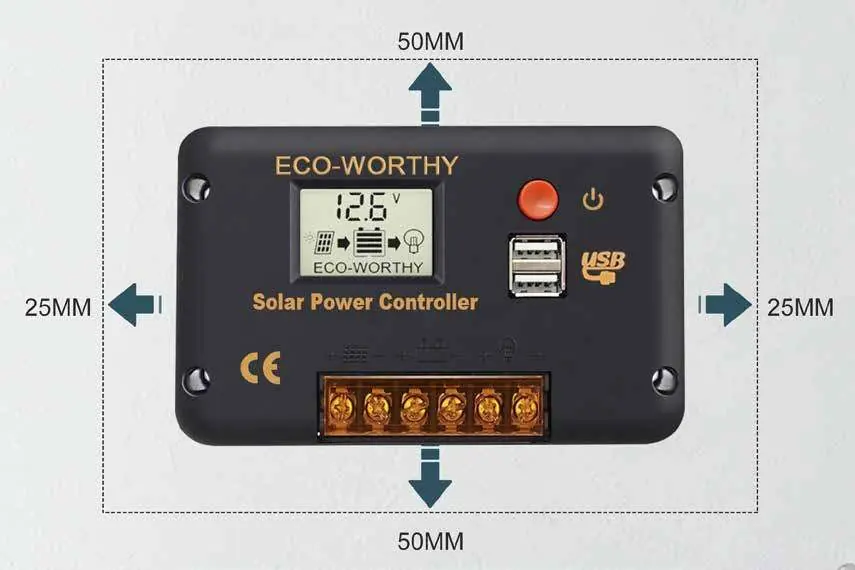

Kontroler należy zamontować w suchym, chłodnym (0-40°C) i dobrze wentylowanym miejscu. Należy zachować co najmniej 50 mm odstępu powyżej i poniżej oraz 25 mm po bokach dla zapewnienia przepływu powietrza. Kontroler można montować na powierzchni pionowej lub poziomej, pamiętając o skierowaniu otworów wentylacyjnych ku górze.
Instalacja paneli słonecznych

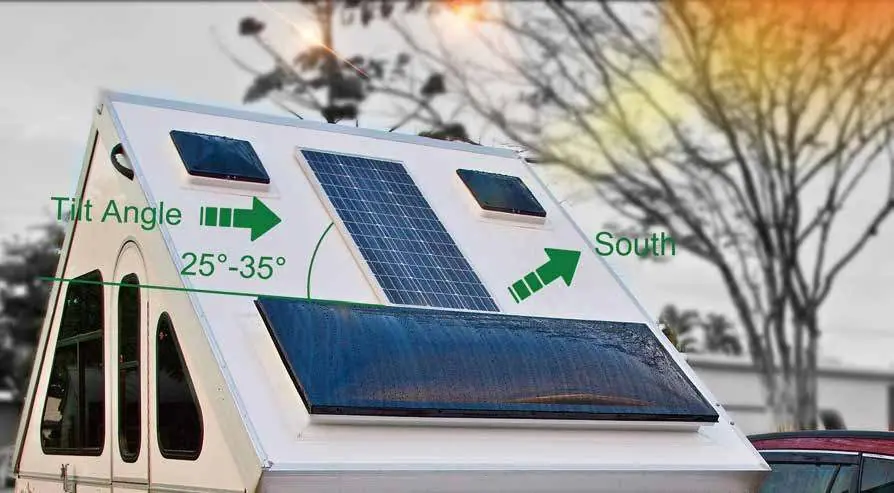

Panele powinny być umieszczone w miejscu nasłonecznionym, wolnym od cienia. W przypadku montażu na dachu kampera lub budynku, użyj dołączonych uchwytów typu Z. Wymagane jest użycie uszczelniacza (caulk) między dachem a uchwytem, aby zapewnić wodoszczelność. Panele należy ustawić pod kątem odpowiadającym szerokości geograficznej miejsca instalacji, skierowane na południe (na półkuli północnej).
Podłączenie inwertera
Inwerter przekształca prąd stały (DC) z akumulatorów na prąd zmienny (AC). Przed podłączeniem upewnij się, że przełącznik inwertera jest w pozycji OFF. Podłącz kable akumulatora do inwertera, stosując dołączony bezpiecznik 150A między dodatnim biegunem akumulatora a inwerterem.
Konserwacja
- Czyść powierzchnię paneli wodą i miękką gąbką, używając łagodnych środków czyszczących.
- Co sześć miesięcy sprawdzaj wszystkie połączenia elektryczne i mechaniczne pod kątem czystości, korozji i dokręcenia.
- Upewnij się, że powierzchnie paneli są wolne od kurzu i zanieczyszczeń.
Praktyczna pomoc
Typowe problemy
Iskrzenie lub przerywane działanie
Sprawdź, czy wszystkie połączenia przewodów są mocno dokręcone i zabezpieczone.
Ryzyko porażenia prądem podczas instalacji
Przykryj panele słoneczne ciemnym materiałem, aby zablokować dostęp światła i zatrzymać generowanie napięcia.
Uszkodzenie sprzętu przez odwrotną polaryzację
Zawsze weryfikuj polaryzację (+/-) przed podłączeniem kabli. Uszkodzenia z tego tytułu nie podlegają gwarancji.
Przed użyciem
- Odłącz wszystkie źródła zasilania.
- Przygotuj izolowane narzędzia.
- Zdejmij metalowe przedmioty (biżuterię).
- Sprawdź napięcie wyjściowe paneli woltomierzem.
- Upewnij się, że inwerter jest wyłączony (OFF).
Parametry w praktyce
- 600W Inwerter
- Moc znamionowa urządzenia (moc szczytowa 1200W).
- Bezpiecznik 150A
- Zabezpieczenie wymagane między akumulatorem a inwerterem.
Ilustracje i schematy

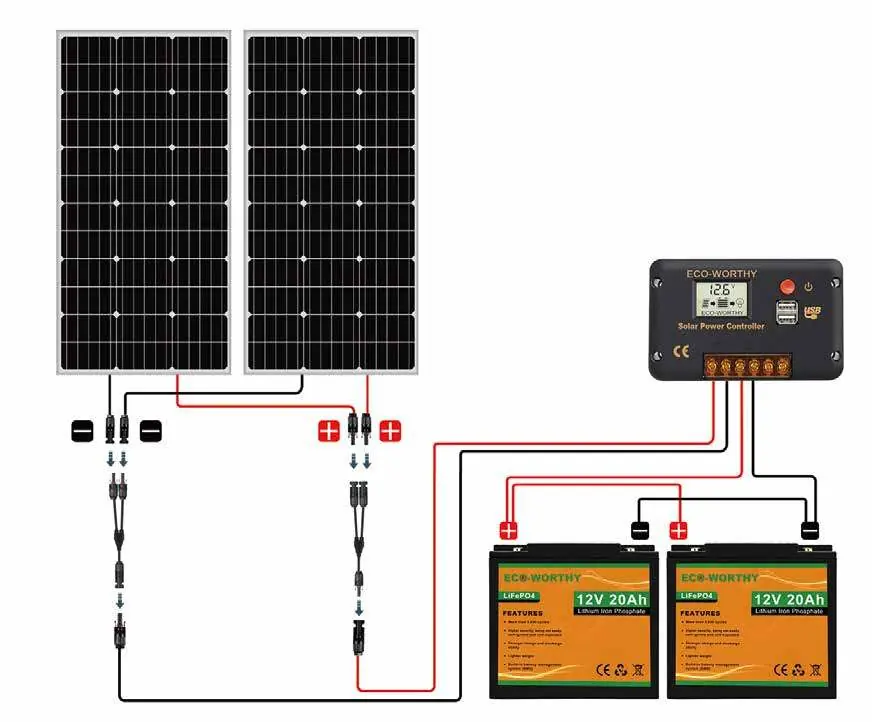

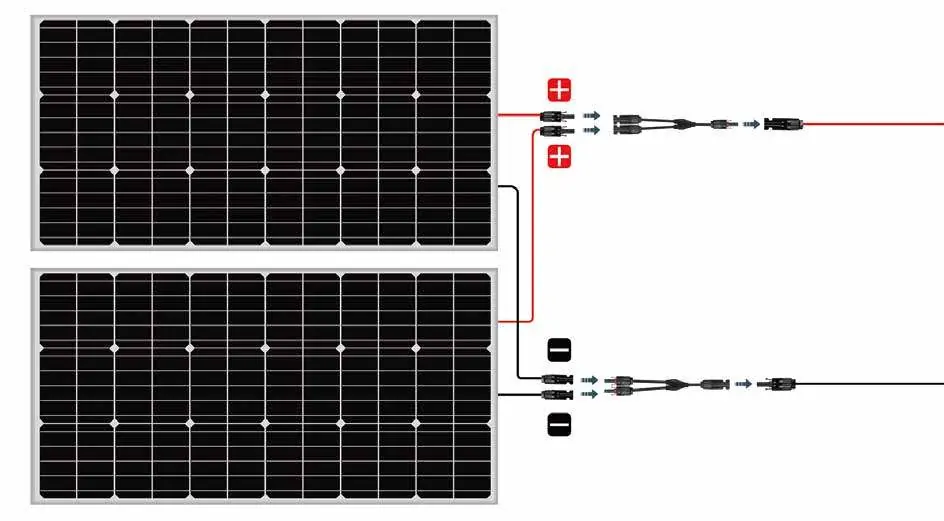

- Schemat połączeń paneli z kontrolerem i akumulatorami.
- Instrukcja montażu paneli na dachu za pomocą uchwytów Z.

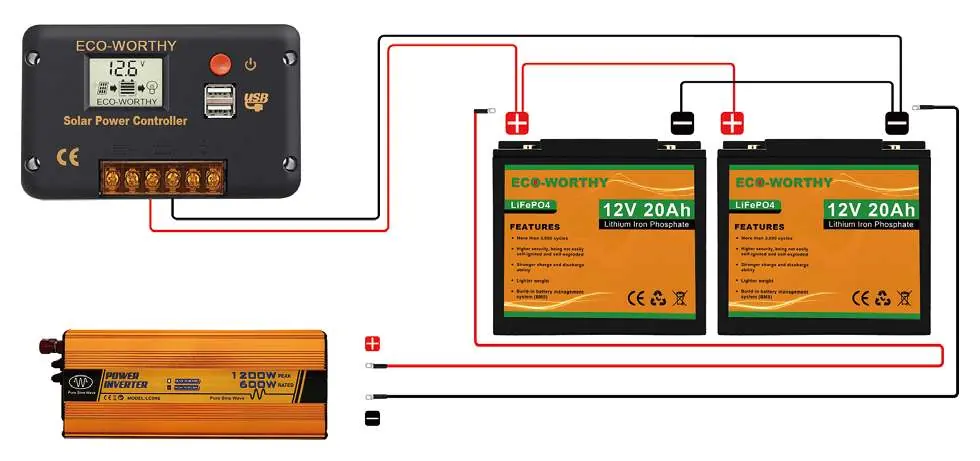

- Schemat podłączenia inwertera do akumulatora.
Zgodność modelu
- Zestaw kompatybilny z kamperami, przyczepami, domkami i dachami budynków.
- Inwerter obsługuje urządzenia AC (lodówka, TV, radio, czajnik) w ramach mocy znamionowej.
