Niniejszy dokument zawiera instrukcje obsługi przenośnego radia samochodowego z funkcją rejestratora trasy. Urządzenie obsługuje bezprzewodowe CarPlay i Android Auto, system wspomagania kierowcy ADAS oraz transmisję FM. Do poprawnego działania wymagana jest karta pamięci TF w standardzie U3.
Opis urządzenia i obsługa
Urządzenie posiada przycisk zasilania (krótkie naciśnięcie włącza/usypia, długie wyłącza) oraz przycisk resetowania w przypadku zawieszenia systemu. Interfejs użytkownika pozwala na zarządzanie multimediami, ustawieniami oraz podglądem z kamer.
Instalacja
- Wyłącz silnik samochodu.
- Włóż kartę pamięci SD (U3 class 10).
- Zamontuj urządzenie na oryginalnym lusterku wstecznym.
- Podłącz ładowarkę samochodową do gniazda zapalniczki i połącz ją z urządzeniem za pomocą kabla USB-C.
- Zainstaluj tylną kamerę i podłącz ją do jednostki głównej.
- Ustaw kąt nachylenia obiektywu tak, aby był równoległy do podłoża.
- Uruchom silnik i sprawdź poprawność działania wskaźników.
Konfiguracja CarPlay i Android Auto
Aby połączyć telefon, włącz Bluetooth w telefonie, wybierz ikonę CarPlay/Android Auto na ekranie urządzenia i sparuj urządzenia zgodnie z komunikatami na ekranie. W przypadku problemów z połączeniem, zrestartuj oba urządzenia lub usuń zapisane połączenia Bluetooth.
System ADAS
System wspomagania kierowcy wymaga włączonej funkcji ADAS oraz podłączonego modułu GPS. Kalibrację linii można przeprowadzić ręcznie (przytrzymując ikonę ADAS w interfejsie podglądu) lub automatycznie podczas jazdy po prostej drodze z wyraźnymi oznaczeniami pasów.
Konserwacja i bezpieczeństwo
- Używaj urządzenia w temperaturach odpowiednich dla człowieka.
- Nie wystawiaj urządzenia na działanie wilgoci (nie jest wodoodporne).
- Do czyszczenia używaj wyłącznie lekko wilgotnej, miękkiej szmatki.
- Nie próbuj samodzielnie otwierać ani naprawiać urządzenia.
- W razie awarii użyj przycisku resetowania.
Praktyczna pomoc
Typowe problemy
Brak dźwięku z urządzenia
Wyłącz nadajnik FM, sprawdź poziom głośności w ustawieniach lub upewnij się, że głośnik nie jest uszkodzony.
Problemy z połączeniem CarPlay
Usuń sparowane urządzenie Bluetooth, zrestartuj telefon i radio, upewnij się, że w ustawieniach telefonu CarPlay jest włączony.

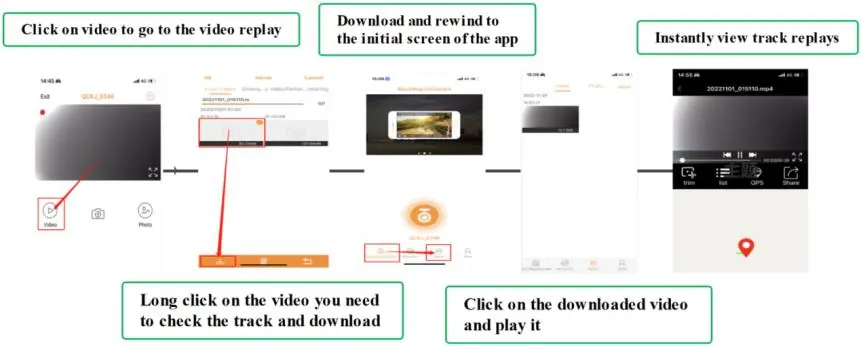

Brak zapisu trasy w GXPlayer
Upewnij się, że moduł GPS był podłączony podczas nagrywania i sprawdź ustawienia map w odtwarzaczu.
Przed użyciem
- Użyj karty pamięci TF w standardzie U3 (klasa 10).
- Upewnij się, że urządzenie jest stabilnie zamontowane na lusterku.
- Podłącz moduł GPS, jeśli chcesz korzystać z funkcji śledzenia trasy.
- Sprawdź, czy kabel zasilający jest poprawnie poprowadzony wzdłuż krawędzi szyby.
- Ustaw kąt obiektywu kamery.
Parametry w praktyce
- FM Transmitter
- Funkcja przesyłania dźwięku z radia do systemu audio samochodu za pomocą fal radiowych.
Ilustracje i schematy

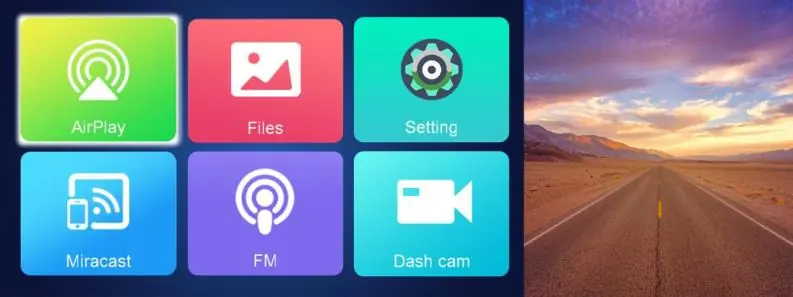

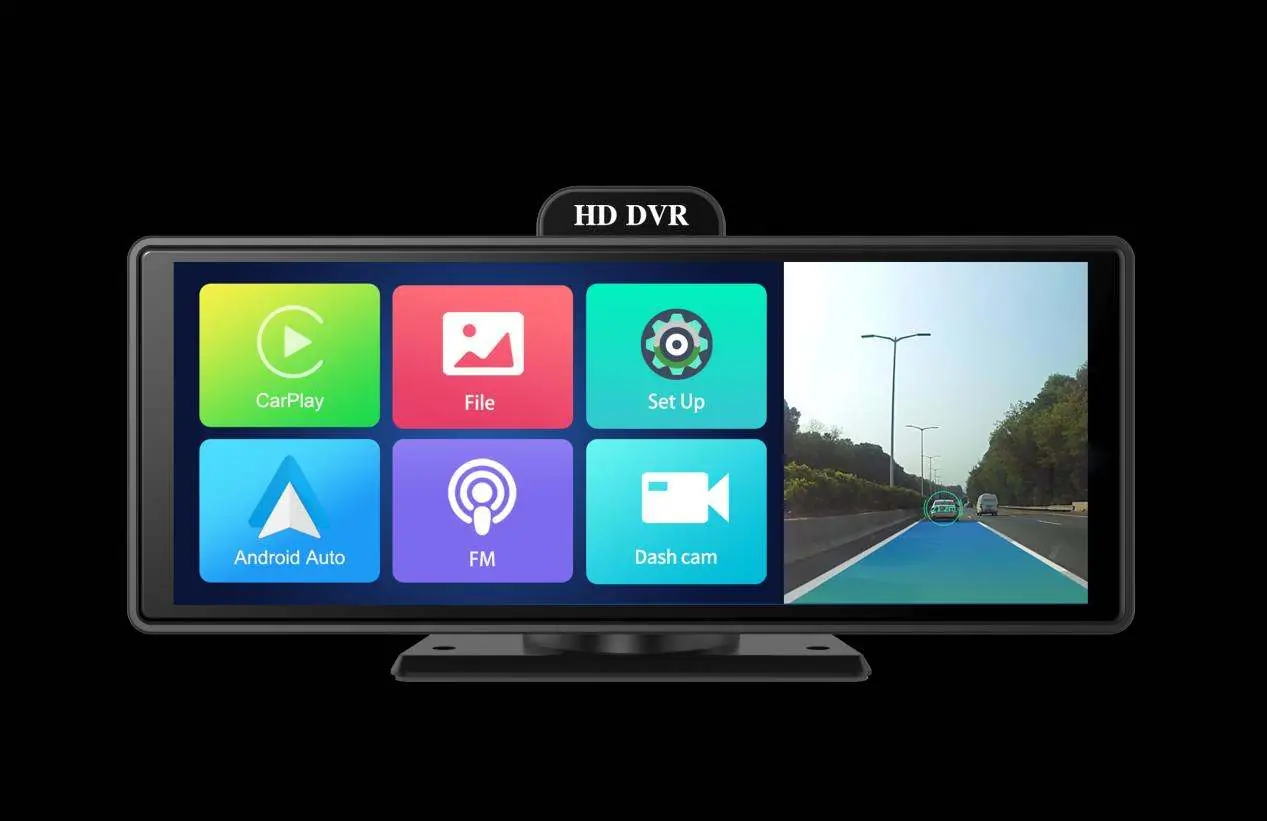

- Ekran główny: Dostęp do CarPlay, Android Auto, plików, ustawień, radia FM i podglądu z kamery.

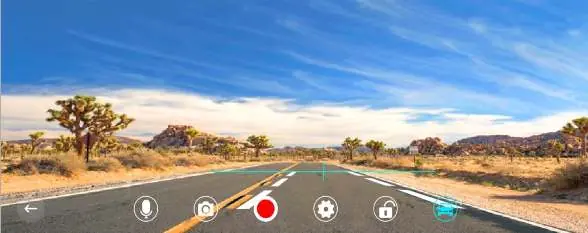

- Interfejs podglądu: Ikony nagrywania, robienia zdjęć, blokowania plików i ustawień.
- Interfejs ustawień: Podział na sekcje System, Wideo, Jasność, Audio, WiFi, Formatowanie i Przywracanie ustawień fabrycznych.
Zgodność modelu
- Wymaga zasilania z gniazda zapalniczki samochodowej.
- Funkcje GPS (strefa czasowa, jednostki prędkości) dostępne tylko po podłączeniu modułu GPS.
- Funkcje monitorowania parkowania wymagają podłączenia dedykowanego kabla zasilającego (buck line).
