Instrukcja montażu zestawu montażowego radia Metra 108-TO6HG
Szybki przewodnik instalacji zestawu Metra 108-TO6HG dla Toyota RAV4 (2019+). Zawiera kroki demontażu deski rozdzielczej, montażu radia Pioneer Modular DDIN oraz wskazówki dotyczące połączeń.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące montażu zestawu radiowego Metra 108-TO6HG w pojazdach Toyota RAV4 od rocznika 2019. Zestaw umożliwia instalację 8-calowych modułowych odbiorników Pioneer w formacie ISO DDIN. Przed przystąpieniem do prac należy odłączyć zasilanie pojazdu, wyjmując kluczyk ze stacyjki na kilka minut.
Demontaż deski rozdzielczej
- Zdejmij panel wykończeniowy znajdujący się za radiem.
- Odkręć cztery śruby 10 mm mocujące radio, odepnij złącza i wyjmij jednostkę fabryczną.
- Odkręć sześć śrub z tyłu radia, aby oddzielić panele od fabrycznego panelu czołowego.
Montaż zestawu
- Przymocuj wyświetlacz radia do wsporników za pomocą śrub dostarczonych przez producenta radia.
- Przymocuj wsporniki radia do obudowy (chassis) radia za pomocą śrub dostarczonych przez producenta radia.
- Połącz wyświetlacz z obudową radia.
- Używając narzędzia tnącego, ostrożnie usuń środkowe wzmocnienie w kształcie krzyża z panelu wykończeniowego radia.
- Zatrzaśnij panel wykończeniowy na nowym wyświetlaczu radia.
- Złóż całość z fabrycznymi panelami, używając czterech zewnętrznych śrub fabrycznych.
- Podłącz wiązkę przewodów i złącze antenowe. Zaleca się użycie odpowiednich adapterów Metra lub Axxess.
- Wsuń gotowy zestaw do deski rozdzielczej i zabezpiecz go śrubami fabrycznymi.
- Złóż deskę rozdzielczą w odwrotnej kolejności do demontażu.
Wsparcie techniczne
W razie trudności z instalacją można skontaktować się z pomocą techniczną Metra pod numerem 386-257-1187 lub adresem e-mail [email protected]. Wsparcie dostępne jest od poniedziałku do piątku w godzinach 9:00-19:00, w soboty 10:00-19:00 oraz w niedziele 10:00-16:00 czasu wschodniego (EST).
Informacje o producencie
Metra Electronics
Praktyczna pomoc
Typowe problemy
Radio nie włącza się po instalacji
Upewnij się, że wszystkie fabryczne złącza są poprawnie wpięte przed przekręceniem kluczyka w stacyjce.
Trudności z dopasowaniem wyświetlacza
Upewnij się, że środkowe wzmocnienie panelu zostało całkowicie usunięte narzędziem tnącym.
Przed użyciem
- Wyjmij kluczyk ze stacyjki na kilka minut przed demontażem radia.
- Przygotuj narzędzia: narzędzie do demontażu paneli, śrubokręt krzyżakowy, klucz nasadowy 10 mm, narzędzie tnące.
- Upewnij się, że posiadasz adapter antenowy 40-LX11.
Ilustracje i schematy
- Rysunki A i B na stronie 2 pokazują demontaż panelu i odkręcanie śrub mocujących radio.
- Rysunek C na stronie 2 wskazuje lokalizację śrub z tyłu radia.

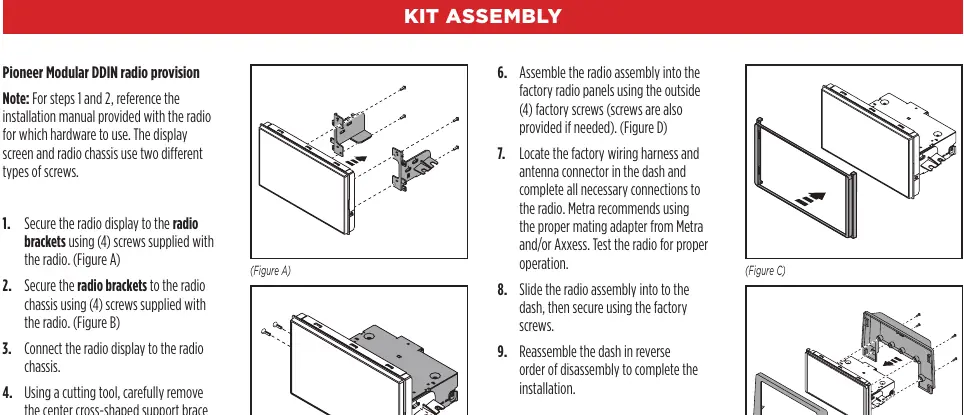

- Rysunki A-D na stronie 3 ilustrują proces skręcania wyświetlacza, wsporników i panelu wykończeniowego.
Zgodność modelu
- Zestaw przeznaczony wyłącznie dla Toyota RAV4 od 2019 roku wzwyż.
- Zaprojektowany dla 8-calowych modułowych odbiorników Pioneer.
