Instrukcja montażu zestawu instalacyjnego radia Metra 108-GM2B
Przewodnik instalacji zestawu montażowego radia Metra 108-GM2B dla pojazdów GM SUV/Truck z lat 2007-2014. Zawiera instrukcje demontażu deski rozdzielczej, montażu radia Pioneer DMH-C5500NEX oraz wskazówki techniczne.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu zestawu instalacyjnego Metra 108-GM2B, zaprojektowanego specjalnie dla radia Pioneer DMH-C5500NEX (8 cali) w wybranych pojazdach GM SUV/Truck z lat 2007-2014. Przed przystąpieniem do prac należy upewnić się, że kluczyk został wyjęty ze stacyjki na kilka minut przed demontażem fabrycznego radia.
Elementy zestawu
- Panel wykończeniowy radia
- Wsporniki radia
- Śruby Phillips #8 x 1/2 cala (4 szt.)
- Śruby Phillips #8 x 3/8 cala (2 szt.)
- Klipsy panelu (6 szt.)
Demontaż deski rozdzielczej

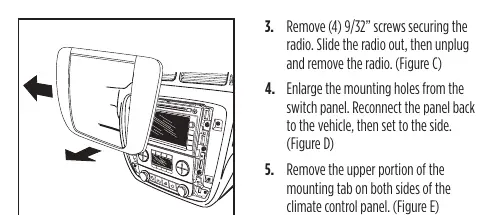

- Odczep i zdejmij panel wykończeniowy radia.
- Odkręć cztery śruby 9/32 cala mocujące panel przełączników i sterowanie klimatyzacją. Odłącz i wyjmij panel przełączników, odkładając sterowanie klimatyzacją na bok.
- Odkręć cztery śruby 9/32 cala mocujące radio, wysuń je, odłącz i wyjmij.
- Powiększ otwory montażowe w panelu przełączników.
- Usuń górną część wypustki montażowej po obu stronach panelu sterowania klimatyzacją.
Montaż zestawu

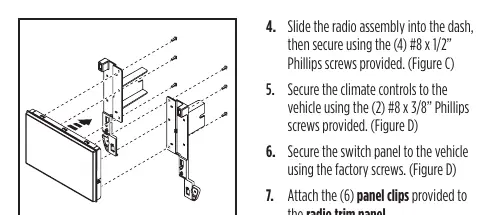

- Przymocuj wyświetlacz radia do wsporników radia za pomocą sześciu śrub dostarczonych z radiem.
- Przymocuj wsporniki radia do obudowy radia za pomocą czterech śrub dostarczonych z radiem.
- Podłącz fabryczną wiązkę przewodów i złącze antenowe, używając odpowiedniego adaptera Metra lub AXXESS.
- Wsuń zestaw radia w deskę rozdzielczą i zabezpiecz za pomocą czterech śrub #8 x 1/2 cala.
- Przymocuj sterowanie klimatyzacją za pomocą dwóch śrub #8 x 3/8 cala.
- Przymocuj panel przełączników za pomocą fabrycznych śrub.
- Zamontuj sześć klipsów na panelu wykończeniowym radia.
- Złóż deskę rozdzielczą w odwrotnej kolejności do demontażu.
Wsparcie techniczne
W razie trudności z instalacją prosimy o kontakt z działem wsparcia technicznego pod numerem telefonu 386-257-1187 lub adresem e-mail [email protected]. Przed kontaktem upewnij się, że instalacja została wykonana zgodnie z instrukcją, a pojazd jest przygotowany do przeprowadzenia kroków diagnostycznych.
Informacje o producencie
Metra Electronics
Praktyczna pomoc
Typowe problemy
Radio nie pasuje lub nie działa poprawnie
Upewnij się, że użyto odpowiedniego adaptera wiązki przewodów i anteny (np. 40-CR10 lub 40-EU10) oraz że wszystkie fabryczne urządzenia są podłączone przed włączeniem zapłonu.
Przed użyciem
- Wyjmij kluczyk ze stacyjki na kilka minut przed demontażem.
- Przygotuj narzędzia: narzędzie do demontażu paneli, śrubokręt krzyżakowy (Phillips), klucz nasadowy 9/32 cala.
- Upewnij się, że posiadasz odpowiedni adapter wiązki przewodów i anteny (sprzedawane oddzielnie).
- Przetestuj radio pod kątem prawidłowego działania przed ostatecznym montażem deski rozdzielczej.
Parametry w praktyce
- Kompatybilność radia
- Zestaw zaprojektowany specjalnie dla radia Pioneer DMH-C5500NEX 8-cali.
Ilustracje i schematy
- Rysunki w sekcji Dash Disassembly pokazują kolejność odpinania paneli i lokalizację śrub mocujących.
- Rysunki w sekcji Kit Assembly ilustrują sposób przykręcania wsporników do radia oraz montażu gotowego zestawu w desce rozdzielczej.
Zgodność modelu
- Wymaga adaptera antenowego 40-CR10 lub 40-EU10 (dla modeli z nawigacją 12-14).
- Nie pasuje do modeli z wykończeniem Classic.
