Instrukcja montażu zestawu radiowego Metra 108-TO7HG do Toyota Highlander
Przewodnik instalacji zestawu montażowego Metra 108-TO7HG dla Toyota Highlander 2020. Zawiera kroki demontażu deski rozdzielczej, montażu radia Pioneer 8" oraz wskazówki dotyczące połączeń.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu zestawu radiowego Metra 108-TO7HG w samochodzie Toyota Highlander (rocznik 2020, bez fabrycznego ekranu 12,3 cala). Zestaw został zaprojektowany specjalnie dla 8-calowych radioodbiorników modułowych marki Pioneer.
Bezpieczeństwo
Przed przystąpieniem do demontażu fabrycznego radia należy wyłączyć zapłon i wyjąć kluczyk ze stacyjki na kilka minut. Podczas testowania nowego sprzętu upewnij się, że wszystkie fabryczne elementy są podłączone przed ponownym włączeniem zapłonu.
Demontaż deski rozdzielczej
- Odepnij i zdejmij panel wykończeniowy znajdujący się za radiem.
- Odkręć cztery śruby 10 mm, które staną się widoczne po zdjęciu panelu.
- Odepnij, odłącz przewody i wyjmij fabryczne radio wraz z panelem.
- Odkręć cztery śruby krzyżakowe (Phillips) mocujące fabryczne radio do panelu deski rozdzielczej.
Montaż zestawu
- Przymocuj wsporniki radia do obudowy radia za pomocą czterech śrub dostarczonych z radiem.
- Wsuń obudowę radia do deski rozdzielczej i zabezpiecz ją za pomocą fabrycznych śrub.
- Przymocuj wyświetlacz radia do wsporników ekranu za pomocą sześciu śrub dostarczonych z radiem.
- Umieść panele wykończeniowe radia w fabrycznym panelu deski rozdzielczej, a następnie zamontuj zespół ekranu radia i zabezpiecz go fabrycznymi śrubami.
- Podłącz fabryczną wiązkę przewodów oraz złącze antenowe. Metra zaleca użycie odpowiednich adapterów (np. 70-1765 dla systemów bez wzmacniacza).
- Podłącz wyświetlacz radia do obudowy radia.
- Złóż deskę rozdzielczą w odwrotnej kolejności do demontażu.
Kontakt serwisowy
W razie trudności z instalacją, wsparcie techniczne jest dostępne pod numerem telefonu 386-257-1187 lub adresem e-mail [email protected]. Wsparcie działa od poniedziałku do piątku w godzinach 9:00-19:00, w soboty 9:00-19:00 oraz w niedziele 10:00-16:00 czasu wschodniego (EST).
Informacje o producencie
Metra Electronics
Praktyczna pomoc
Typowe problemy
Trudności z doborem śrub podczas montażu.
Wyświetlacz i obudowa radia wymagają różnych typów śrub. Należy sprawdzić instrukcję obsługi dostarczoną przez producenta radia.
Przed użyciem
- Upewnij się, że pojazd ma wyłączony zapłon i wyjęty kluczyk.
- Przygotuj narzędzia: narzędzie do demontażu paneli, klucz nasadowy 10 mm, śrubokręt krzyżakowy.
- Sprawdź, czy posiadasz odpowiednią wiązkę przewodów (np. 70-1765) i adapter antenowy (40-LX11).
- Upewnij się, że radio jest modelem 8-calowym Pioneer kompatybilnym z zestawem.
Ilustracje i schematy

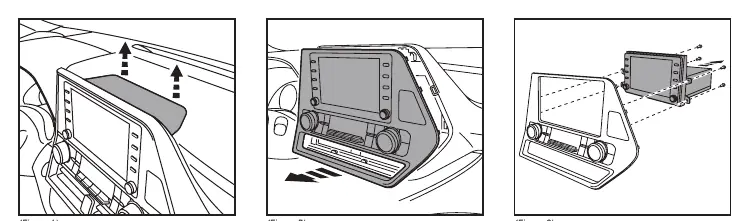

- Rysunki A, B, C w sekcji demontażu pokazują kolejność zdejmowania paneli i odkręcania śrub.

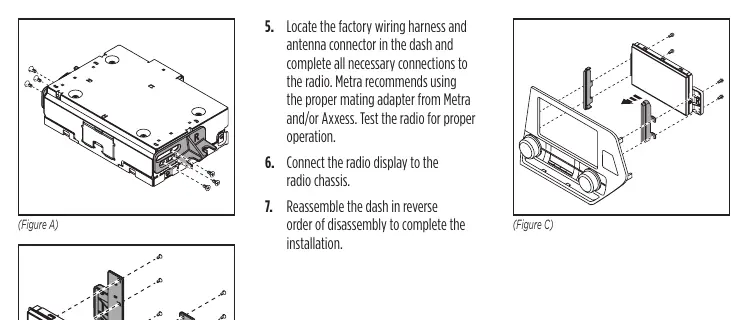

- Rysunki A, B, C w sekcji montażu ilustrują sposób mocowania wsporników do obudowy i ekranu radia.
Zgodność modelu
- Zestaw przeznaczony wyłącznie dla Toyota Highlander 2020 bez fabrycznego ekranu 12,3 cala.
- Zaprojektowany dla 8-calowych radioodbiorników modułowych Pioneer.
